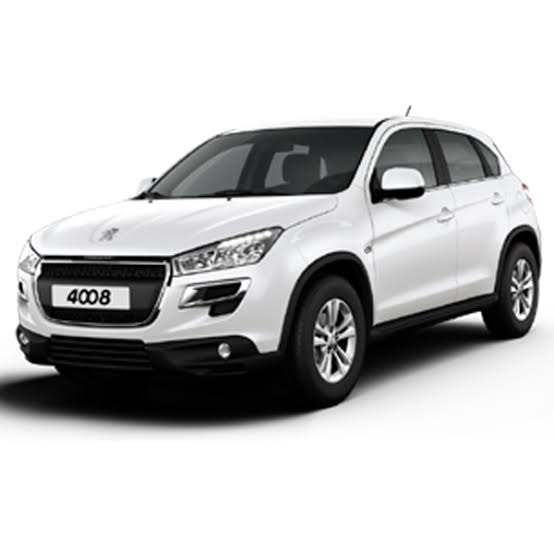

Компактний кросовер Peugeot 4008 з’явився на ринку на початку 2012 року. Ця модель вироблялася у 2013, 2014, 2015, 2016, 2017, 2018 роках.Розглянемо основні щитки запобіжників Peugeot 4008, покажіть їхні схеми та декодування, зверніть увагу на запобіжники, відповідальні за запальничку.
Моторний відсік
У моторному відсіку головна коробка розташована зліва.
Виглядає приблизно так.
Діаграма
Позначення
- 1 – 15 A протитуманні фари.
- 4 – 10 А звуковий сигнал.
- 5 – 7.5 A генератор.
- 6 – 20 A мийка фар.
- Кондиціонер 7 – 10 А.
- 9 – 20 Сигналізація злодія.
- 10 – 15 А Нагріта склянка.
- 11 – Не використано.
- 12 – Не використано.
- 13 – 10 денних ходових вогнів.
- 14 – 10 А Лівий головний ліхтар.
- 15 – 10 А Правий дальній ліхтар.
- 16 – 20 Ліва фара з подібним світлом (ксенон).
- 17 – 20 А Правий ліхтар із зануренням світла (ксенон).
- 18 – 10 А Лівосторонній фара з познім світлом (галоген), ручний та автоматичний контроль дальності фар.
- 19 – 10 А Правий фара з зануренням світла (галоген).
- Підсилювач 31 – 30 А для аудіосистеми.
У разі надзвичайної ситуації запасні запобіжники розміщуються під кришкою щита запобіжників у моторному відсіку.
Пасажирський відсік
Він розташований на панелі приладів за захисною кришкою.
Наприклад, фото
Діаграма
Призначення
| Ні. | Захищений ланцюг | |
| 1 | 30 | Внутрішній вентилятор |
| 2 | 15 | Стоп-сигнали, третій стоп-сигнал |
| 3 | 10 | Задні протитуманні фари |
| 4 | 30 | Двірник лобового скла, мийка |
| 6 | 20 | Центральне блокування, зовнішні дзеркала живлення |
| 7 | 15 | Автомобільне радіо, телематика, USB-інтерфейс, гарнітура hands-free |
| 8 | 7.5 | Пульт від ключів, ЕБУ кондиціонера, приладова панель, електросклопідйомники, датчики дощу та світла, сигналізація від злому, блок попереджувальної лампи, перемикачі на колонці керма |
| 9 | 15 | Внутрішнє освітлення та панель приладів |
| 10 | 15 | Аварійні вогні |
| 11 | 15 | Двірник заднього вікна |
| 12 | 7.5 | Приладова панель, багатофункціональний дисплей, датчики паркування, підігрів сидінь, підігрів заднього вікна, електричний люк, автоматичне регулювання ходу фар |
| 13 | 15 | Запальничка, розетки для зовнішніх пристроїв |
| 15 | 20 | Електричний люк |
| 16 | 10 | Зовнішні дзеркала, автомобільне радіо |
| 18 | 7.5 | Фари заднього ходу |
| 19 | 15 | Розетка для додаткових електроприладів |
| 20 | 30 | Панель керування електросклопідйомниками |
| 21 | 30 | Підігрів заднього вікна |
| 22 | 7.5 | Підігріти зовнішні дзеркала |
| 24 | 25 | Актуатори водійських і пасажирських сидінь |
| 25 | 30 | Обігрів сидінь |
Для запальнички (патронів) запобіжники 13 і 19 відповідають за 15А.
За потреби перевірте цілісність запобіжників на кришці акумулятора.
