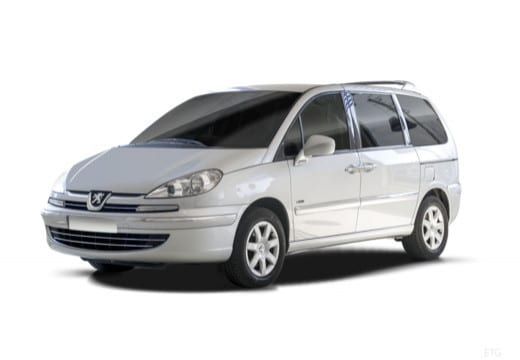

Запобіжник та реле Peugeot 807 (2002 – 2014)

Peugeot 807 — це мінівен. Він виходив у 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 та 2014 роках.У цей період відбувся лише один рестайлінг. Ми надаємо інформацію з описом запобіжників Peugeot 807.

Ця модель має 3 основні блоки запобіжників:

1. У нижньому бардачку панелі керування (праворуч)
2. У ніші акумулятора (у підлоговому заглибленні праворуч)
3. У моторному відсіку.

Представлені схеми можуть відрізнятися від ваших і залежати від конфігурації, року виробництва автомобіля та країни доставки.

Пасажирський відсік

Щиток запобіжників

Щоб отримати доступ, потрібно відкрити кришку нижнього бардачка (бардачок), розташованого праворуч. Якщо потрібно, послабіть кріпильні гвинти і міцно потягніть захисну кришку.

Наприклад, фото

Діаграма

Позначення – тип 1

1. 10 A задній протитуманний фар.
2. 15 A задній двірник.
3. –
4. 15 A живлення для бортових систем через інтелектуальний комутаційний блок.
5. 10 A лівий стоп-сигнал.
6. –
7. 20 A Spotlight, запальничка, нижнє підсвічування бардачка, самозатемнююче дзеркало заднього виду.
8. –
9. 30 A Keys для передніх електросклопідйомників, переднього вентиляційного люка.
10. Діагностична розетка 20 А, електрична розетка причепа.
11. 15 Сигналізація від злому, телематика, автомобільне радіо, багатофункціональні дисплеї, перемикачі на кермовій колонці, блок фільтра частинок.
12. 10 A бокове світло, праворуч, лампа номерного знака, панель керування кондиціонером, світильники для персоналу.
13. –
14. 30 A центральний замок, супер-блокувальний диск.
15. 30 A задні електросклопідйомники.
16. 5 Джерело живлення системи подушок безпеки через інтелектуальний блок вимикача.
17. 15 A Правий стоп-сигнал, додатковий стоп-сигнал, стоп-сигнал для причепа.
18. 10 A діагностичний роз’єм, датчики положення гальм і педалі зчеплення.
19. 40 A Shunt PARC.
20. 10 A живлення аудіосистеми автомобіля через інтелектуальну коробку підключення.
21. –
22. 10 Ліва ліва маркерна лампа, маркерна лампа для причепа.
23. 15 A Сирена, автоматична трансмісія, електронний блок.
24. 15 A живлення для паркувальних датчиків через інтелектуальний комутатор.
25. –
26. 40 A Підігрів заднього вікна.

Запобіжник номер 7, 20A, відповідає за запальничку.

Позначення – тип 2

F1 10 A Автомобільне радіо (блок живлення)
F2 5 A + після запалювання – Датчик швидкості – Центральний захисний блок – Попереджувальні
лампи на панелі приладів F3 15 A Стоп-сигнал – Круїз-контроль
F4 10 A Правий задній ліхтар – Ліва передня ліхтарка – Регулювання
фариF5 10 A Кондиціонер – Передні електросклопідйомники – Вентилятор кондиціонера – Датчик тиску (вимикач тиску)
F6 15 A Підігрів заднього скла та підігрів сидінь F7 20 A Клаксон
F8 SHUNT –
F9 5 A Мийки фар – Передній правий ліхтар – Знак номерного знака – Лівий задні ліхтар
F10 30 A Не використовується

F11 30 A Не використовується
F12 10 A ABS-комп’ютер – Фари заднього ходу – Діагностична розетка – Автоматична коробка передач
F13 30 A Не використовується
F14 5 A Центральний захисний блок
F15 30 A Центральний захисний блок у пасажирському салоні – Електричний центральний замок – Світло
F16 20 A Запальничка – постійний (+) від батареї
F17 15 A Блок регулювання температури охолоджуючої рідини – Група
вентиляторів двигуна F18 10 A протитуманний
фар F19 10 A Підсвічування приладової панелі – Автомобільне радіо – Бокові фари
F20 30 A Кондиціонер – Вентилятор
кондиціонера F21 20 A Підігрів
сидінь F22 20 A + Живлення додаткових споживачів електроенергії – Не використано
F23 SHUNT F14 – F15 – F25 – F27
F24 30 A Мийка лобового скла – Передній двірник
F25 10 A Кондиціонер – Інтер’єрне освітлення – Пам’ять авторадіо – Цифровий годинник
F26 15 A Аварійні
вогніF27 30 A Підігрів заднього вікна
F28 15 A Електросклопідйомники – Розрядка попереджувальна лампа акумулятор
F29 30 A Електросклопідйомники
F30 15 A Внутрішнє освітлення – Індикатори – Годинник – Зовнішні дзеркала, електрично регульоване

Запобіжник номер 16, 20A, відповідає за запальничку.

Позначення – тип 3

1. 15A Мийник задніх скла.
2. Не використовувався.
3. ЕБУ з подушкою безпеки 5A.
4. 10A Мікрокліматичний датчик керма, датчик положення педалі керма, діагностичне зчеплення, регулятор роз’єму, датчик нахилу фари ESP, ручний насос для подачі додаткових параметрів на фільтр частинок, дзеркало заднього виду в салоні.
5. Електродзеркала 30A, електросклопідйомники з пасажирського боку, люк над першим рядом сидінь.
6. Блок живлення 30А для передніх електросклопідйомників.
7. 5A Plafonds, лампа підсвічування у бардачку, лампи для дзеркала для туалетного столика, підсвітка відеомонітора у другому ряду.
8. 20A багатофункціональний радіотелефон, блок керування дисплеєм, сирена захисної добавки в дизельному паливі, ЕБУ системи радіокерування, CD-змінник тиску, повітря в шинах, ECU для приводу розсувних дверей.
9. 30A запальничка.
10. 15A блок перемикачів підкерування, блок перемикання причепа.
11. 15A діагностичний роз’єм, вимикач запалювання, автоматична коробка передач (4-ступенева).
12. Пам’ять 15A для водійського сидіння, регулювання електрорегулювання сидіння, ЕБУ подушки безпеки, ECU parktronic, бокові розсувні перемикачі, гарнітура hands-free, автоматична коробка передач (6-ступенева коробка передач).
13. Двигунний ECU 5A, блок перемикання причепа.
14. 15A датчик дощу, автоматичні налаштування мікроклімату, приладова панель, вентиляційні отвори на даху, ECU лічильника пробігу, налаштування радіотелекомунікаційних систем.
15. 30A Блокування замка дверей з боку пасажира.
16. 30A Розблокування/блокування замків.
17. 40A Підігрів заднього вікна.

Запобіжник номер 9, 30A, відповідає за запальничку.

Блок запобіжників на батареї

Він розташований у відсіку акумуляторів праворуч від кабіни в ніші підлоги.

Діаграма

Призначення

1 40 A Електричний слайд для правих розсувних дверей.
2 40 A моторизовані розсувні двері, ліворуч.
Живлення 3 30 А для Hi-Fi аудіопідсилювача.
4 30 A Не використовується або допоміжний контур живлення опалення (у дизельних версіях).

29 – Не використано.
30 – Не використано.
31 – Не використано.
32 25 A Електричне регулювання водійського сидіння.
33 25 A Електричне регулювання пасажирського сидіння.
34 20 А Електричний привод вентиляційного люка третього ряду.
35 20 А Електропривод вентиляційного люка другого ряду.
36 10 A Пасажирське сидіння з електричним підігрівом.
37 10 A Електрично підігріване водійське сидіння.
38 15 Електричний дитячий замок для замків дверей.
39 20 A розетка на 12 В у третьому ряду.
40 20 А Електрична розетка 12 В у другому ряду.

Для задніх запальничок відповідають за запобіжники 39 і 40 на 20А.

Моторний відсік

Розташований ліворуч від розширювального бака.

Фото

Діаграма

Опис – тип 1

1. 10 A Механічний перемикач реверсу для реверсу реверсу, ксенонові фари, реле вентилятора охолодження, датчик рівня охолоджуючої рідини, нагрівач масла або блок живлення свічки розжарювання (у дизельних версіях), датчик швидкості або датчик потоку повітря (у дизельних версіях).
2. 15 A електричний паливний насос, електросоленоїдні клапани EGR та блок регулювання тиску турбонагнітача (дизельні версії).
3. 10 A Електронний блок ABS або ESP.
4. 10 А блок живлення від вимикача запалювання інтелектуального блоку перемикача двигуна.
5. 10 A Не використовується або DPF-інжекторний блок, DPF електронний блок (у дизельних версіях).
6. 15 A передні протитуманні фари.
7. Мотор насоса мийки фар 20 А.
8. 20 А живлення до комп’ютера впорскування через інтелектуальний комутаційний блок, реле вентилятора охолодження (у дизельних версіях), клапани соленоїдів, що регулюють тиск палива, та рециркуляцію вихлопних газів (у дизельних версіях).
9. 15 Лівий ближній ліхтар, керування фарами.
10. 15 Правий фар з зануреним світлом.
11. 10 А ліва головна фара.
12. 10 A Правий дальній ліхтар.
13. 15 A звуковий сигнал.
14. 10 Мотори насосів для мийки лобового скла та заднього вікна.
15. Датчик кисню 30 А, схема живлення форсунки, клапани соленоїдів поглинаючого, розподіл вихлопних газів і соленоїдний клапан рециркуляції (у бензинових версіях), насос упливу (у дизельних версіях).
16. 30 A Не використовується, або соленоїдний клапан контролю тиску наддуву (у бензинових версіях).
17. Реле 30 А для двірника лобового скла.
18. 40 А допоміжні вентиляційні двигуни.

Опис – тип 2

• 1 ECU двигуна на 20А, системи подачі палива та повітря двигуна, вентилятор охолодження двигуна.
• 2 15А Звуковий сигнал.
• 3 10A Помпа для миття лобового скла та заднього скла.
• 4 20A помпа для миття фар.
• 5 15A Пристрій системи подачі палива.
• 6 10A підсилювач керма, датчик другого стоп-сигналу, ЕБУ автоматичної коробки передач, датчик потоку повітря, автоматичний ксеноновий контроль дальності фар.
• 7 10A гальмівна система (з ABS / ESP).
• 8 20A стартерний вимикач.
• 9 10A Головний датчик стоп-сигналу.
• 10 30А Системи подачі палива та повітря двигуна, системи зменшення токсичності вихлопних газів.
• 11 40A Клімат-контроль у передній частині пасажирського салону.
• 12 30A Двірник лобового скла.
• 13 40A Інтелектуальний комутаційний блок.
• 14 30A не використано.
• 15 30A Switch для блокування / розблокування / суперблокування системи безпеки дітей.
