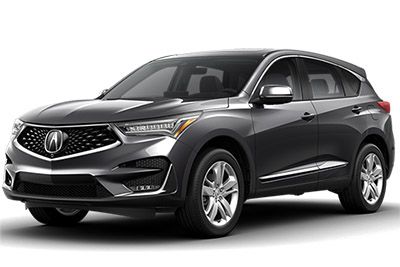

Запобіжники та реле Acura RDX (2019-2021)

У цій статті ми розглядаємо Acura RDX третього покоління (TC1 /TC2), що випускається з 2019 року по теперішній час. Тут ви знайдете діаграми запобіжників Acura RDX 2019, 2020 та 2021 років, отримати інформацію про розташування панелей запобіжників всередині автомобіля, і дізнатися про призначення кожного запобіжника (розкладка запобіжника).

Сигарний запальничка/запобіжник розетки в Acura RDX це запобіжник №22 у внутрішній коробці запобіжників типу A.

Розташування коробки запобіжників

Двигун Відсік

The location of the fuses in the engine compartment: Acura RDX (2019-...)

Тип А
Розташований біля батареї.

Тип Б
Розташований біля батареї.

Тип C
Розташований біля терміналу «+» на акумуляторі.

Пасажирський відсік

Розташований під приладовою панеллю. The location of the fuses in the passenger compartment: Acura RDX (2019-...)

Тип А

Тип Б

Тип C
Розташований всередині зовнішньої панелі з боку водія.

Призначення запобіжників

2019, 2020, 2021

Призначення запобіжників у моторному відсіку (тип А)

Розташування запобіжників показано на кришці коробки запобіжників.

№	Схема захищена	Ампс
1	–	–
2	–	–
3	ІГ1 ВБСОЛ2	10 А
4	СКЛООЧИСНИК IG1 RR	10 А
5	ІГ1 ВСА	10 А
6	HTR MTR	40 А
7	DBW	15 А
8	ТЦУ	15 А
9	FI ГОЛОВНА	15 А
10	СТАРТОВИЙ РОЗРІЗ	30 А
11	ІНДЖ	20 А
12	НЕБЕЗПЕКА	15 А
13	ТЦУ 2	10 А
14	ТЦУ 3	10 А
15	МОДУЛЬ FET	30 А
16	СУБ ВЕНТИЛЯТОР	30 А
17	РОГ	10 А
18	РЕЗЕРВНЕ КОПІЮВАННЯ	10 А
19	СТОП	7.5 А
20	МОДУЛЬ FET	30 А
21	ВБУ	10 А
22	FRT DEICER (Не доступний на всіх моделях)	15 А
23	КОТУШКА ІГ	15 А
24	ШАЙБА	15 А
25	ГОЛОВНИЙ ВЕНТИЛЯТОР	30 А
26	STRLD	7.5 А
27	ІГПС	10 А
28	–	–
29	Р Х/Л ЛО	10 А
30	Л Х/Л ЛО	10 А
31	VBACT	10 А
32	IGPS (LAF)	10 А
33	–	–

Призначення запобіжників у моторному відсіку (тип В)

Розташування запобіжників показано на кришці коробки запобіжників.

№	Схема захищена	Ампс
1	–	(50 А)
1	ABS/VSA MTR	40 А
1	F/B ГОЛОВНА 2	50 А
1	F/B ГОЛОВНА	60 А
1	АБС ВСА ФСР	40 А
1	СКЛООЧИСНИК	30 А
1	ЗУПИНКА ПРОСТОЮ	30 А
1	ЗУПИНКА ПРОСТОЮ	30 А
2	–	–
3	–	–
4	4WD (Не доступний на всіх моделях)	(30 А)
5	IG ГОЛОВНА 2	30 А
6	IG ГОЛОВНА	30 А
7	H/L WASHER (Не доступний на всіх моделях)	(30 А)
8	DR P/SEAT 3	30 А
9	ЕББ	40 А
10	TRL SMALL (Не доступний на всіх моделях)	7.5 А
11	ПТГ БЛИЖЧЕ МТР	20 А
12	–	–
13	DR P/SEAT 1	30 А
14	ЯК P/МІСЦЕ 2	30 А
15	ЯК P/МІСЦЕ 1	30 А
16	RR DEF	40 А
17	AMP	30 А (Моделі без вентиляції сидінь) 40 А (Моделі з вентиляцією сидінь)
18	СОНЦЕЗАХИСНИЙ КРЕМ	20 А
19	DR P/SEAT 2	30 А
20	ЯК P/МІСЦЕ 3	30 А
21	SBW	10 А
22	TRL HAZARD (Не доступний на всіх моделях)	7.5 А
23	BMS	10 А
24	ПТГ МТР	40 А

Призначення запобіжників у моторному відсіку (тип С)

Заміну цих запобіжників повинен зробити дилер.

№	Схема захищена	Ампс
a	ГОЛОВНА	120 А
b	–	70 А
c	Р/Б 1	70 А
d	Р/Б 2	70 А
е	EPS	70 А
f	ФЕТ	60 А

Призначення запобіжників у салоні (Тип А)

Розташування запобіжників показано на етикетці на бічній панелі.

№	Схема захищена	Ампс
1	РЕЗЕРВНЕ СВІТЛО	10 А
2	СТАРТЕРНИЙ ДВИГУН	10 А
3	ОПЦІЯ	10 А
4	–	–
5	–	–
6	–	(10 А)
7	–	–
8	–
9	IG1 R/B	15 А
10	DR ЗАДНІ ДВЕРІ ЗАМОК	10 А
11	DR ДВЕРІ ЗАМОК	10 А
12	ЯК БІЧНИЙ ЗАМОК ДВЕРЕЙ	10 А
13	ЯК БІЧНІ ДВЕРІ РОЗБЛОКУЮТЬСЯ	10 А
14	DR ДВЕРІ РОЗБЛОКУВАТИ	10 А
15	ВАРІАНТ 2	10 А
16	РОЗУМНИЙ	10 А
17	ЛЮК	20 А
18	КОЛЕСО STRG З ПІДІГРІВОМ (Не доступне на всіх моделях)	(10 А)
19	ЗАДНІЙ ЛІВИЙ P/W	20 А
20	СРС	10 А
21	ПАЛИВНИЙ НАСОС	20 А
22	ПЕРЕДНЯ РОЗЕТКА ACC	20 А
23	ЛІВИЙ H/L ПРИВІТ	10 А
24	ПРАВИЛЬНО H/L ПРИВІТ	10 А
25	ВОДІЙ П/ВТ	20 А
26	DR ЗАДНІ ДВЕРІ РОЗБЛОКУВАТИ	10 А
27	АКСЕСУАР	10 А
28	PASS SRS IND	(10 А)
29	ПДМ	10 А
30	ADS (Не доступний на всіх моделях)	(15 А)
31	ЗАДНІЙ ПРАВИЙ P/W	20 А
32	–	–
33	ПЕРЕДАЧА	10 А
34	ACG	10 А
35	DRL	10 А
36	A/C	10 А
37	АУДІО	15 А
38	ДВЕРНИЙ ЗАМОК	20 А
39	ЯК P/W	20 А
А	ПІДІГРІВАЧ ЗАДНІХ СИДІНЬ (Не доступний на всіх моделях)	20 А
Б	–	–

Призначення запобіжників у пасажирському салоні (Тип В)

Розташування запобіжників показано на етикетці на бічній панелі.

№	Схема захищена	Ампс
А	МЕТР	10 А
Б	VSA	10 А
C	ОПЦІЯ	10 А
Д	BCM	10 А
E	АУДІО	20 А
F	РЕЗЕРВНЕ КОПІЮВАННЯ	10 А
G	АКСЕСУАР	(10 А)

Призначення запобіжників у пасажирському салоні (тип С)
