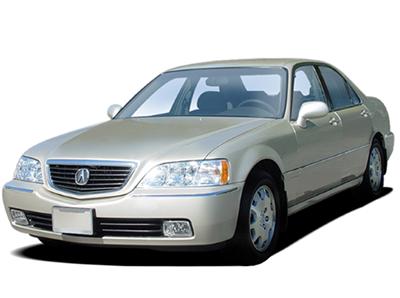

У цій статті ми розглядаємо перше покоління Acura RL (KA9), що випускалося з 1996 по 2004 рік. Тут ви знайдете діаграми запобіжників Acura RL 2000, 2001, 2002, 2003 і 2004, отримати інформацію про розташування панелей запобіжників всередині автомобіля, і дізнатися про призначення кожного запобіжника (розкладка запобіжника).
Використовується інформація з посібників власника за 2000-2004 роки. Розташування і функція запобіжників в автомобілях, випущених раніше, можуть відрізнятися.
Сигарна запальничка/запобіжник розетки в Acura RL це запобіжник №16 у пасажирському салоні.
Пасажирський відсік
Розташування коробки запобіжників
Він розташований під приладовою панеллю з боку водія.
Схема коробки запобіжників
Призначення запобіжників у пасажирському салоні (2000-2003)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 15 А | Малий Світло |
| 2 | — | Не використовується (OP) |
| 3 | 7.5 А | Реле дефоггера заднього вікна, реле вентилятора охолодження |
| 4 | 10 А | Радіо, АСС |
| 5 | 20 А | Зчеплення кондиціонера, сидіння з підігрівом |
| 6 | 20 А | ECU (PCM) |
| 7 | 10 А | СРС |
| 8 | 20 А | Силове сидіння водія |
| 9 | 20 А | Аудіосистема Bose |
| 10 | 10 А | Денні ходові вогні (на канадських моделях) |
| 11 | 20 А | Силове сидіння водія |
| 12 | 7.5 А | Денні ходові вогні (на канадських моделях) |
| 13 | 7.5 А | Метр, Місячний дах |
| 14 | 7.5 А | Стартовий сигнал |
| 15 | 7.5 А | ACG |
| 16 | 10 А | ACC Розетка |
| 17 | 7.5 А | Вікно живлення MPCS |
| 18 | 20 А | Переднє праве вікно живлення |
| 19 | 7.5 А | Дзеркало |
| 20 | 20 А | ECU (Тіло) |
| 21 | 20 А | Заднє праве вікно живлення |
| 22 | 20 А | Паливний насос |
| 23 | 7.5 А | СРС |
| 24 | 20 А | Заднє ліве силове вікно |
| 25 | 30 А | Котушки запалювання |
| 26 | — | Не використовується |
Призначення запобіжників у пасажирському салоні (2004)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 15 А | Малий Світло |
| 2 | — | Не використовується (OP) |
| 3 | 7.5 А | Реле вентилятора конденсатора, реле вентилятора охолодження |
| 4 | 10 А | АСС, Радіо |
| 5 | 20 А | Зчеплення кондиціонера, переднє сидіння з підігрівом |
| 6 | 20 А | ECU (PCM) |
| 7 | 10 А | СРС |
| 8 | 20 А | Силове сидіння водія, що лежить/висота заднього ходу/Силовий пиломатеріал |
| 9 | 20 А | Аудіосистема Bose |
| 10 | 10 А | Денні ходові вогні (на канадських моделях) |
| 11 | 20 А | Потужність сидіння водія Слайд/висота спереду |
| 12 | 7.5 А | Денні ходові вогні (на канадських моделях) |
| 13 | 7.5 А | Метр, Місячний дах |
| 14 | 7.5 А | Стартовий сигнал |
| 15 | 7.5 А | ACG |
| 16 | 10 А | ACC Розетка |
| 17 | 7.5 А | Вікно живлення MFCS |
| 18 | 20 А | Переднє праве вікно живлення |
| 19 | 7.5 А | Дзеркало |
| 20 | 20 А | ECU (Тіло) |
| 21 | 20 А | Заднє ліве силове вікно |
| 22 | 20 А | Паливний насос |
| 23 | 7.5 А | СРС |
| 24 | 20 А | Заднє праве вікно живлення |
| 25 | 30 А | Котушки запалювання |
| 26 | — | Не використовується |
Двигун Відсік
Розташування коробки запобіжників
Коробка запобіжників під капотом розташована в моторному відсіку поруч з акумулятором.
Схема коробки запобіжників
Призначення запобіжників в моторному відсіку
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | — | Не використовується |
| 2 | 20 А | Стоп, Хорн |
| 3 | 10 А | Небезпека |
| 4 | 20 А | Вікно живлення драйвера |
| 5 | 15 А | ТКС |
| 6 | 20 А | VSA |
| 7 | 20 А | Блокування дверей живлення |
| 8 | 20 А | Права фара Низька |
| 9 | 20 А | Ліва фара Низька |
| 10 | 20 А | Вентилятор охолодження |
| 11 | 10 А | Ліва фара висока |
| 12 | 10 А | Права фара висока |
| 13 | 20 А | Вентилятор конденсатора |
| 14 | 30 А | Місячний дах |
| 15 | 30 А | Силове сидіння переднього пасажира |
| 16 | 20 А | Передній протитуманний ліхтар |
| 17 | 20 А | ETS (електричний нахил/кермування телескопа) |
| 18 | 15 А | Метр |
| 19 | 7.5 А | Резервне копіювання, Радіо |
| 20 | 20 А | Інтер’єр Світло |
| 21 | 30 А | Двигун склоочисника |
| 22 | 50 А | Перемикач запалювання |
| 23 | 40 А | Вікно живлення |
| 24 | 40 А | Нагрівач Мотор |
| 25 | 120 А | Батарея |
| 26 | 40 А | VSA Motor |
| 27 | 40 А | Заднє вікно Defogger |
| 28 | 50 А | Запобіжник коробка |
