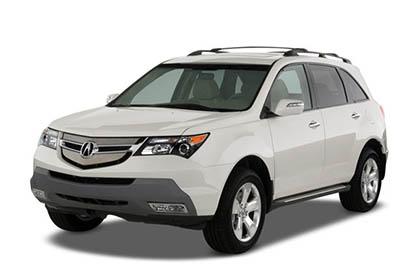

Компонування запобіжника Acura MDX 2007-2013
Сигарна запальничка/запобіжні запобіжники розетки в Acura MDX запобіжник №9 у внутрішній коробці запобіжників (передня розетка ACC), запобіжник №5 у задній коробці запобіжників (задня розетка ACC), №4 у первинній коробці запобіжників під капотом (передня розетка ACC, 2010-2013) та №3-6 у первинній коробці запобіжників під капотом (задня розетка ACC).
Розташування коробки запобіжників
Пасажирський відсік
Внутрішня коробка запобіжників знаходиться під приладовою панеллю з боку водія.
Щоб зняти кришку коробки запобіжника, вставте палець у виїмку на кришці, потягніть її до себе та вийміть із петель.
Задня коробка запобіжників розташований з лівого боку вантажного району.
Моторний відсік
Основна підкапотна коробка запобіжників знаходиться поруч з акумулятором.
Вторинний підкапотний запобіжник знаходиться на стороні пасажира.
Підзапобіжник знаходиться на стороні пасажира (підкапот).
(США. Advance Package, Advance Package with Entertainment і моделі Canadian Elite Package).
Діаграми запобіжників
2007 2008 2009 роки
Пасажирський відсік
Призначення запобіжників у пасажирському салоні (2007, 2008, 2009)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 7.5 А | ТПМС |
| 2 | 10 А | Двигун опори пиломатеріалів водія |
| 3 | 10 А | Місячний дах |
| 4 | 20 А | Передні підігрів сидінь |
| 5 | 10 А | Аудіо |
| 6 | 7.5 А | Інтер’єр Світло |
| 7 | 10 А | Внутрішнє світло, місячний дах |
| 8 | 20 А | Дверний замок |
| 9 | 15 А | ACC Розетка |
| 10 | 15 А | Котушка ІГ |
| 11 | 30 А | Склоочисник |
| 12 | 10 А | Сабвуфер |
| 13 | 20 А | Силовий нахил пасажира |
| 14 | 20 А | Потужність слайда водія |
| 15 | 20 А | Кермо телескопа |
| 16 | 20 А | Відхилення живлення водія |
| 17 | 20 А | Пасажирський слайд Power |
| 18 | 10 А | Генератор |
| 19 | 20 А | Паливний насос |
| 20 | 7.5 А | SH-AWD, активний блок керування демпфером |
| 21 | 7.5 А | Датчики |
| 22 | 10 А | СРС |
| 23 | — | Не використовується |
| 24 | 20 А | Ліве заднє силове вікно |
| 25 | 20 А | Праве заднє силове вікно |
| 26 | 30 А | Вікно живлення пасажира |
| 27 | 30 А | Вікно живлення водія |
| 28 | 20 А | Нахилене кермо |
| 29 | 10 А | АБСВСА |
| 30 | 10 А | A/C |
| 31 | 15 А | Автоматичне вирівнювання фар, задній склоочисник, лобове скло/задня шайба |
| 32 | 10 А | АКК |
| 33 | — | Не використовується |
| Допоміжний: | ||
| 1 | 7.5 А | Діаграма СТАРТЕРА |
| 2 | 7.5 А | STS |
Багажне відділення
Призначення запобіжників у задній коробці запобіжників (2007, 2008, 2009)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | — | Не використовується |
| 2 | — | Не використовується |
| 3 | — | Не використовується |
| 4 | — | Не використовується |
| 5 | 10 А | Задній гніздо ACC |
| 6 | 20 А | Потужність Tailgate |
| 7 | — | Не використовується |
| 8 | 10 А | Вантажна зона Light |
| 9 | 30 А | Ш-АВД |
| 10 | 30 А | Задній розморожувач |
| 11 | 40 А | Потужність Tailgate |
Первинний підкапотний запобіжник
Призначення запобіжників у первинній підкапотній коробці запобіжників (2007, 2008, 2009)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 120 А | Головний запобіжник |
| 1 | — | Не використовується |
| 2-1 | — | Не використовується |
| 2-2 | — | Не використовується |
| 2-3 | 30 А | Двигун заднього видувного двигуна |
| 2-4 | 40 А | АБС ВСА |
| 2-5 | 40 А | Трейлер Головна |
| 2-6 | 40 А | Сидіння з електроприводом, Система пам’яті положення водія, Сабвуфер |
| 2-7 | 40 А | Переднє сидіння з підігрівом, TPMS, місячний дах, підтримка пиломатеріалів водія |
| 2-8 | — | Не використовується |
| 3-1 | 60 А | Протитуманні фари, двигун переднього повітродувки |
| 3-2 | 40 А | Фари, денні ходові вогні |
| 3-3 | 60 А | Вентилятор охолодження, Вентилятор конденсатора, Муфта MG, Шайба фар (канадська модель) |
| 3-4 | 50 А | Вимикач запалювання Головна |
| 3-5 | 50 А | Вікно живлення |
| 3-6 | 60 А | SH-AWD, Power Tailgate Open/Closer, задня розетка ACC, ліхтар для вантажної зони, задній розморожувач |
| 3-7 | 30 А | ECU (PCM) |
| 3-8 | — | Не використовується |
| 4 | 40 А | Аудіо, дверний замок, внутрішнє освітлення |
| 5 | — | Не використовується |
| 6 | — | Не використовується |
| 7 | 30 А | Блок керування активними демпферами |
| 8 | 30 А | Аудіо Підсилювач |
| 9 | 7.5 А | Задня розважальна система |
| 10 | 15 А | Небезпека |
| 11 | 15 А | Хорн, Стоп |
| 12 | 20 А | АБС ВСА |
| 13 | 20 А | Трейлер (Гальмо) |
| 14 | 20 А | Заднє сидіння з підігрівом |
| 15 | 20 А | Інвертор кондиціонера |
Вторинний підкапотний запобіжник
Призначення запобіжників у вторинній підкапотній коробці запобіжників (2007, 2008, 2009)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 10 А | Лівий денний біговий ліхтар |
| 2 | 10 А | Правильний денний біговий ліхтар |
| 3 | 10 А | Ліва фара висока |
| 4 | 10 А | Права фара висока |
| 5 | 7.5 А | Малі вогні (зовнішні) |
| 6 | 30 А | Фара Низька Головна |
| 7 | 7.5 А | Таймер вентилятора охолодження |
| 8 | 15 А | ІГП |
| 9 | 15 А | Котушка ІГ |
| 10 | 15 А | DBW |
| 11 | 15 А | АФХТ |
| 12 | 40 А | Передній двигун повітродувки |
| 13 | 20 А | Протитуманні фари |
| 14 | 30 А | Шайба фар (канадська модель) |
| 15 | 30 А | Вентилятор конденсатора |
| 16 | 30 А | Вентилятор охолодження |
| 17 | 7.5 А | MG Зчеплення |
| 18 | 15 А | Ліва фара Низька |
| 19 | 15 А | Права фара Низька |
| 22 | 7.5 А | Малі вогні (інтер’єр) |
2010, 2011
Пасажирський відсік
Призначення запобіжників в пасажирському салоні (2010, 2011)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 7.5 А | ТПМС |
| 2 | 10 А | Двигун поперекової підтримки водія |
| 3 | 15 А | Місячний дах |
| 4 | 20 А | Передні підігрів сидінь |
| 5 | 10 А | Аудіо |
| 6 | 7.5 А | Інтер’єр Світло |
| 7 | 10 А | Резервне копіювання |
| 8 | 20 А | Дверний замок |
| 9 | 15 А | ACC Розетка |
| 10 | 15 А | Котушка ІГ |
| 11 | 30 А | Склоочисник |
| 12 | 10 А | Сабвуфер |
| 13 | 20 А | Силовий нахил пасажира |
| 14 | 20 А | Потужність слайда водія |
| 15 | 20 А | Телескопічне кермо |
| 16 | 20 А | Силовий нахил водія |
| 17 | 20 А | Пасажирський Power Slide |
| 18 | 10 А | Генератор |
| 19 | 20 А | Паливний насос |
| 20 | 10 А | Ш-АВД, ОРВ |
| 21 | 7.5 А | Датчики |
| 22 | 10 А | СРС |
| 23 | – | Не використовується |
| 24 | 20 А | Ліве заднє силове вікно |
| 25 | 20 А | Праве заднє силове вікно |
| 26 | 30 А | Вікно живлення пасажира |
| 27 | 30 А | Вікно живлення водія |
| 28 | 20 А | Нахилене кермо |
| 29 | 10 А | АБС ВСА |
| 30 | 10 А | A/C |
| 31 | 15 А | Шайба |
| 32 | 10 А | АКК |
| 33 | – | Не використовується |
| Допоміжний (Holder #1) | ||
| 1 | 7.5 А | Діаграма СТАРТЕРА |
| 2 | 7.5 А | Ш-АВД |
| Допоміжний (Holder #2) | ||
| 1 | 7.5 А | STS |
| 2 | 7.5 А | ОРВ |
Багажне відділення
Призначення запобіжників у задній коробці запобіжників (2010, 2011)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | – | Не використовується |
| 2 | – | Не використовується |
| 3 | – | Не використовується |
| 4 | – | Не використовується |
| 5 | 10 А | Задній гніздо ACC |
| 6 | 20 А | Потужність Tailgate |
| 7 | – | Не використовується |
| 8 | 7.5 А | Інтер’єр Світло |
| 9 | – | Не використовується |
| 10 | 30 А | Задній розморожувач |
| 11 | 40 А | Потужність Tailgate |
Первинний підкапотний запобіжник
Призначення запобіжників у первинній підкапотній коробці запобіжників (2010, 2011)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 120 А | Головний запобіжник |
| 1 | – | Не використовується |
| 2-1 | – | Не використовується |
| 2-2 | 30 А | Ш-АВД |
| 2-3 | 30 А | Двигун заднього видувного двигуна |
| 2-4 | 40 А | АБС ВСА |
| 2-5 | 40 А | Трейлер Головна |
| 2-6 | 40 А | Сидіння з електроприводом, система пам’яті положення водія, сабвуфер, телескопічне кермо |
| 2-7 | 40 А | Переднє сидіння з підігрівом, TPMS, люк, поперекова підтримка водія |
| 2-8 | – | Не використовується |
| 3-1 | 60 А | Протитуманні фари, передній двигун повітродувки, внутрішнє освітлення |
| 3-2 | 40 А | Фари, денні ходові вогні |
| 3-3 | 60 А | Вентилятор охолодження, Вентилятор конденсатора, Муфта MG, Шайба фар (канадська модель) |
| 3-4 | 50 А | Вимикач запалювання Головна |
| 3-5 | 50 А | Вікно живлення |
| 3-6 | 60 А | Відкривач/закривач задньої дверцята живлення, задня розетка ACC, внутрішнє освітлення, задній розморожувач |
| 3-7 | 30 А | ECU (PCM) |
| 3-8 | 30 А | ТЕХ |
| 4 | 40 А | Аудіо, дверний замок, внутрішнє освітлення, передня розетка ACC |
| 5 | 30 А | EPT-L (якщо обладнано) |
| 6 | 30 А | EPT-R (якщо обладнано) |
| 7 | 30 А | Блок керування активним демпфером (якщо обладнано) |
| 8 | 30 А | Аудіо Підсилювач |
| 9 | 7.5 А | Датчик батареї |
| 10 | 15 А | Небезпека |
| 11 | 15 А | Хорн, Стоп |
| 12 | 20 А | АБС ВСА |
| 13 | 20 А | Трейлер (Гальмо) |
| 14 | 20 А | Заднє сидіння з підігрівом (якщо є) |
| 15 | 20 А | Інвертор кондиціонера |
Вторинний підкапотний запобіжник
Призначення запобіжників у вторинній підкапотній коробці запобіжників (2010, 2011)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 10 А | Лівий денний біговий ліхтар |
| 2 | 10 А | Правильний денний біговий ліхтар |
| 3 | 10 А | Ліва фара висока |
| 4 | 10 А | Права фара висока |
| 5 | 7.5 А | Малі вогні (зовнішні) |
| 6 | 30 А | Фара Низька Головна |
| 7 | 7.5 А | Таймер вентилятора охолодження |
| 8 | 15 А | ICP |
| 9 | 15 А | Котушка ІГ |
| 10 | 15 А | DBW |
| 11 | 15 А | АФХТ |
| 12 | 40 А | Передній двигун повітродувки |
| 13 | 20 А | Протитуманні фари |
| 14 | 30 А | Шайба фар (канадська модель) |
| 15 | 30 А | Вентилятор конденсатора |
| 16 | 30 А | Вентилятор охолодження |
| 17 | 7.5 А | Зчеплення кондиціонера |
| 18 | 15 А | Ліва фара Низька |
| 19 | 15 А | Права фара Низька |
| 22 | 7.5 А | Малі вогні (інтер’єр) |
Підзапобіжник коробка
Призначення запобіжників у коробці запобіжників (2010-2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 10 А | ACC/CMBS, BSI, ADS, EPT, AVS |
2012, 2013
Пасажирський відсік
Призначення запобіжників в пасажирському салоні (2012, 2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 7.5 А | ТПМС |
| 2 | 10 А | Двигун поперекової підтримки водія |
| 3 | 15 А | Місячний дах |
| 4 | 20 А | Передні підігрів сидінь |
| 5 | 10 А | Аудіо |
| 6 | 7.5 А | Інтер’єр Світло |
| 7 | 10 А | Резервне копіювання |
| 8 | 20 А | Дверний замок |
| 9 | 15 А | ACC Розетка |
| 10 | 15 А | Котушка ІГ |
| 11 | 30 А | Склоочисник |
| 12 | 10 А | Сабвуфер |
| 13 | 20 А | Силовий нахил пасажира |
| 14 | 20 А | Потужність слайда водія |
| 15 | 20 А | Телескопічне кермо |
| 16 | 20 А | Силовий нахил водія |
| 17 | 20 А | Пасажирський Power Slide |
| 18 | 10 А | Генератор |
| 19 | 20 А | Паливний насос |
| 20 | 10 А | Ш-АВД, ОРВ |
| 21 | 7.5 А | Датчики |
| 22 | 10 А | СРС |
| 23 | Не використовується | |
| 24 | 20 А | Ліве заднє силове вікно |
| 25 | 20 А | Праве заднє силове вікно |
| 26 | 30 А | Вікно живлення пасажира |
| 27 | 30 А | Вікно живлення водія |
| 28 | 20 А | Нахилене кермо |
| 29 | 10 А | АБС ВСА |
| 30 | 10 А | A/C |
| 31 | 15 А | Шайба |
| 32 | 10 А | АКК |
| 33 | Не використовується | |
| Допоміжний (Holder #1) | ||
| 1 | 7.5 А | Діаграма СТАРТЕРА |
| 2 | 7.5 А | Ш-АВД |
| Допоміжний (Holder #2) | ||
| 1 | 7.5 А | STS |
| 2 | 7.5 А | ОРВ |
Багажне відділення
Призначення запобіжників у задній коробці запобіжників (2012, 2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | 10 А | Задній гніздо ACC |
| 6 | 20 А | Потужність Tailgate |
| 7 | Не використовується | |
| 8 | 7.5 А | Інтер’єр Світло |
| 9 | Не використовується | |
| 10 | 30 А | Задній розморожувач |
| 11 | 40 А | Потужність Tailgate |
Первинний підкапотний запобіжник
Призначення запобіжників у первинній підкапотній коробці запобіжників (2012, 2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 120 А | Головний запобіжник |
| 1 | – | Не використовується |
| 2-1 | 30 А | ОГОЛОШЕННЯ (якщо є) |
| 2-2 | 30 А | Ш-АВД |
| 2-3 | 30 А | Двигун заднього видувного двигуна |
| 2-4 | 40 А | АБС ВСА |
| 2-5 | 40 А | Трейлер Головна |
| 2-6 | 40 А | Сидіння з електроприводом, система пам’яті положення водія, сабвуфер, телескопічне кермо |
| 2-7 | 40 А | Переднє сидіння з підігрівом, TPMS, люк, поперекова підтримка водія |
| 2-8 | ||
| 3-1 | 60 А | Протитуманні фари, передній двигун повітродувки, внутрішнє освітлення |
| 3-2 | 40 А | Фари, денні ходові вогні |
| 3-3 | 60 А | Вентилятор охолодження, Вентилятор конденсатора, Муфта MG, Шайба фар (канадська модель) |
| 3-4 | 50 А | Вимикач запалювання Головна |
| 3-5 | 50 А | Вікно живлення |
| 3-6 | 60А | Power Tailgate Opener/Closer. Задня розетка ACC, внутрішнє освітлення, задній розморожувач |
| 3-7 | 30 А | ECU (PCM) |
| 3-8 | 30 А | ТЕХ |
| 4 | 40 А | Аудіо, дверний замок, внутрішнє освітлення, передня розетка ACC |
| 5 | 30 А | EPT-L (якщо обладнано) |
| 6 | 30 А | EPT-R (якщо обладнано) |
| 7 | 30 А | FI ECU |
| 8 | 30 А | Аудіо Підсилювач |
| 9 | 7.5 А | Датчик батареї |
| 10 | 15 А | Небезпека |
| 11 | 15 А | Хорн, Стоп |
| 12 | 20 А | АБС ВСА |
| 13 | 20 А | Трейлер (Гальмо) |
| 14 | 20 А | Заднє сидіння з підігрівом (якщо є) |
| 15 | 20 А | Інвертор кондиціонера |
Вторинний підкапотний запобіжник
Призначення запобіжників у вторинній підкапотній коробці запобіжників (2012, 2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 10 А | Лівий денний біговий ліхтар |
| 2 | 10 А | Правильний денний біговий ліхтар |
| 3 | 10 А | Ліва фара висока |
| 4 | 10 А | Права фара висока |
| 5 | 7.5 А | Малі вогні (зовнішні) |
| 6 | 30 А | Фара Низька Головна |
| 7 | 7.5 А | Таймер вентилятора охолодження |
| 8 | 15 А | ІГП |
| 9 | 15 А | Котушка ІГ |
| 10 | 15 А | DBW |
| 11 | 15 А | АФХТ |
| 12 | 40 А | Передній двигун повітродувки |
| 13 | 20 А | Протитуманні фари |
| 14 | 30 А | Шайба фар (канадська модель) |
| 15 | 30 А | Вентилятор конденсатора |
| 16 | 30 А | Вентилятор охолодження |
| 17 | 7.5 А | Зчеплення кондиціонера |
| 18 | 15 А | Ліва фара Низька |
| 19 | 15 А | Права фара Низька |
| 22 | 7.5 А | Малі вогні (інтер’єр) |
Підзапобіжник коробка
Призначення запобіжників у коробці запобіжників (2010-2013)
| Нет. | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 10 А | ACC/CMBS, BSI, ADS, EPT, AVS |
