Схеми запобіжників та реле Acura MDX (2014–2020)

У цій статті ми розглядаємо третє покоління Acura MDX (YD3), що випускалося з 2014 року по 2020 рік. Тут ви знайдете схеми блоків запобіжників для Acura MDX 2014, 2015, 2016, 2017, 2018, 2019 та 2020 років, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся про призначення кожного запобіжника (розкладку запобіжників).

Запобіжники прикурювача / розеток живлення в Acura MDX — це запобіжники №14, 15 та 27 у блоці запобіжників з боку пасажира в салоні.

Розташування блоків запобіжників

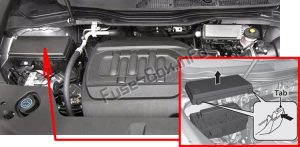

Підкапотний блок запобіжників (Тип A): Розташований біля бачка з гальмівною рідиною. Натисніть на фіксатори, щоб відкрити кришку.
Підкапотний блок запобіжників (Тип B): Розташований біля акумулятора. Натисніть на фіксатори, щоб відкрити.
Підкапотний блок запобіжників (Тип C): (60A, Fan Main) Розташований біля клеми «+» на акумуляторі. (Заміна повинна проводитися дилером).

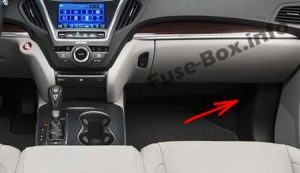

Блок запобіжників у салоні з боку водія (Тип A): Розташований під панеллю приладів.

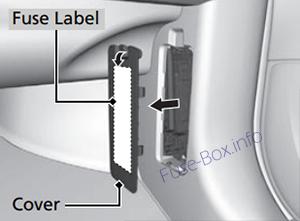

Блок запобіжників у салоні з боку водія (Тип B): (Доступний не на всіх моделях) Розташований під салонним блоком типу А. Зніміть кришку, щоб відкрити.

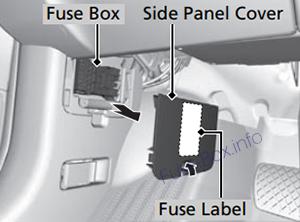

Блок запобіжників у салоні з боку пасажира: Розташований на нижній боковій панелі (кік-панель). Зніміть кришку, щоб відкрити.

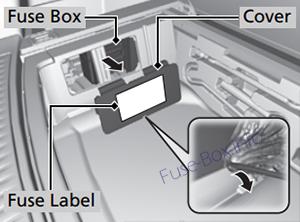

Задній блок запобіжників: Розташований з лівого боку вантажного відсіку, під обшивкою підлоги. Зніміть кришку, підчепивши її край плоскою викруткою.

Призначення запобіжників (2014, 2015)

Підкапотний блок (Тип A)

№	Ланцюг, що захищається	Ампер
3	ACG FR (Генератор)	15 A
4	IG1 Washer (Омивач)	15 A
5	IG1 VBSOL (Електромагнітний клапан)	7.5 A
6	IG1 ECU FR (Передній блок керування)	7.5 A
8	FI SUB (Система впорскування, доп.)	15 A
9	DBW (Електронна дросельна заслінка)	15 A
10	FI Main (Головне впорскування палива)	15 A
11	IG Coil (Котушка запалювання)	15 A
12	DRL R (Денні ходові вогні, праві)	10 A
13	DRL L (Денні ходові вогні, ліві)	10 A
14	INJ (Інжектор)	20 A
15	Radio (Радіо)	20 A
16	Back Up (Резервне живлення)	10 A
17	MG Clutch (Муфта кондиціонера)	7.5 A
18	Front Fog (Передні протитуманні фари)	20 A
20	Right Headlight High Beam (Дальнє світло, праве)	7.5 A
22	Small (Габаритні вогні)	10 A
24	Left Headlight High Beam (Дальнє світло, ліве)	7.5 A
26	Right Headlight Low Beam (Ближнє світло, праве)	10 A
27	Left Headlight Low Beam (Ближнє світло, ліве)	10 A
28	IGPS Oil LVL (Датчик рівня мастила)	7.5 A
29	Cooling Fan (Основний вентилятор)	30 A
30	Sub Fan (Додатковий вентилятор)	30 A
31	WIP Main (Головний запобіжник двірників)	30 A

Підкапотний блок (Тип B)

№	Ланцюг, що захищається	Ампер
1	Main Fuse (Головний запобіжник)	150 A
2	VSA MTR (Мотор системи стабілізації)	40 A
2	VSA FSR (Клапани системи стабілізації)	20 A
2	Stop/Horn/Hazard (Стоп/Сигнал/Аварійка)	30 A
2	Rear Blower/BMS (Задня пічка/Датчик АКБ)	30 A
2	FI Main (Головне впорскування)	40 A
2	Rear F/B 2 (Задній блок 2)	60 A
2	AS F/B 2 (Пасажирський блок 2)	60 A
2	EPS (Електропідсилювач керма)	60 A
3	H/L Washer (Омивач фар)	30 A
3	IG1B Main (Головне запалювання 1B)	30 A
3	R/B Main (Головний задній блок)	60 A
3	DR F/B 1 (Блок водія 1)	50 A
3	AS F/B 1 (Блок пасажира 1)	50 A
3	Rear F/B 1 (Задній блок 1)	60 A
3	IG1A Main (Головне запалювання 1A)	30 A
3	DR F/B 2 (Блок водія 2)	50 A
4	STM 4 (Система повного приводу)	30 A
5	Front Blower (Передній вентилятор пічки)	40 A
6	Rear Def (Обігрів заднього скла)	40 A
7	IG Main 1 (Головне запалювання)	40 A
8	Stop & Horn (Стоп-сигнали та сигнал)	20 A
9	Hazard (Аварійна сигналізація)	15 A
10	BMS (Система моніторингу батареї)	7.5 A

Салонний блок (Водійська сторона, Тип A)

№	Ланцюг, що захищається	Ампер
1	Замок пасажирських дверей	10 A
2	Замок задніх правих дверей	7.5 A
3	Замок водійських дверей	7.5 A
4	Розблокування пасажирських дверей	10 A
5	Розблокування задніх правих дверей	7.5 A
6	Розблокування водійських дверей	7.5 A
7	Головний замок дверей	20 A
8	HAC OP (Опція клімату)	10 A
9	ETS TELE (Регулювання вильоту керма)	20 A
10	IG1 RR Box (Задній блок IG1)	15 A
11	IG1 Meter (Прилади)	7.5 A
12	IG1 FR Box (Передній блок IG1)	20 A
13	ACC (Аксесуари)	7.5 A
15	Електропривід сидіння водія (ковзання)	20 A
16	Люк	20 A
17	Склопідйомник задній лівий	20 A
18	SMART (Смарт-система)	10 A
19	Склопідйомник водія	20 A
21	Паливна помпа	20 A
22	AS Box (Блок пасажира)	15 A
23	VSA (Система стабілізації)	7.5 A
24	ACG AS (Генератор, блок пасажира)	7.5 A
25	STRLD (Блокування керма)	7.5 A
26	IG2 HAC (Клімат IG2)	7.5 A
27	IG2 DRL (Ходові вогні IG2)	7.5 A
28	ACC Key Lock (Блокування ключа)	7.5 A
29	Поперековий підпір сидіння водія	7.5 A
30	Вимкнення внутрішнього світла	7.5 A
31	ETS TILT (Нахил керма)	20 A
32	Електропривід сидіння водія (нахил)	20 A

Салонний блок (Пасажирська сторона)

№	Ланцюг, що захищається	Ампер
1	Правий переднатягувач ременя	30 A
2	Склопідйомник задній правий	20 A
3	ACM (Активне кріплення двигуна)	20 A
4	Передній обігрів (Front DEF)	15 A
5	AVS / Підігрів сидінь	20 A
6	Склопідйомник пасажира	20 A
7	Сидіння пасажира (ковзання)	20 A
8	Сидіння пасажира (нахил)	20 A
9	Поперековий підпір пасажира	7.5 A
11	Обігрів керма (HSW)	10 A
14	Задня розетка аксесуарів	20 A
15	Розетка аксесуарів у консолі	20 A
18	Підсилювач Premium AMP	30 A
19	Подушки безпеки SRS	10 A
20	ЕБУ пасажира	7.5 A
21	SVTM4 (Повний привід)	7.5 A
24	IG1 OPDS (Система виявлення пасажира)	7.5 A
25	Підсвічування (Illumination)	7.5 A
26	Лівий переднатягувач ременя	30 A
27	Передня розетка аксесуарів	20 A
28	Інвертор змінного струму AC Inverter	30 A

Задній блок запобіжників

№	Ланцюг, що захищається	Ампер
1	Доводчик дверей багажника	20 A
2	Габарити причепа	20 A
4	Лючок паливного бака	7.5 A
5	Ковзання сидінь	20 A
7	Підігрів задніх сидінь	20 A
9	Зарядка причепа	20 A
10	Світло заднього ходу причепа	7.5 A
11	Аварійка причепа	7.5 A
12	Задній двірник	10 A
13	Задній ЕБУ	7.5 A
17	Електрогальма причепа	20 A
18	Мотор дверей багажника	40 A

(Примітка: Схеми для 2016 та 2017-2018 років мають аналогічну структуру. Основні зміни вказані нижче)

Специфікація 2016-2020:

У моделях пізніх років додалися наступні елементи:

Gear Selector (2016+): №23 (15A) у підкапотному блоці А для електронних кнопок КПП.
SBW (2017+): №25 (15A) Shift-By-Wire (керування перемиканням передач).
USB CHARGE (2017+): №3 (15A) у задньому блоці для USB-зарядок.
EPB-L / EPB-R (2018+): №15 та №16 (30A) у задньому блоці для електронного ручного гальма.
