Схема запобіжників та реле Audi Q7 (2005–2015)

Поради щодо діагностики та безпечної заміни запобіжників та реле на Audi Q7

​При виникненні проблем з електрообладнанням не поспішайте одразу купувати нові запчастини. У більшості випадків відмова спідометра, прикурювача, фари чи склопідйомника пов’язана з виходом з ладу звичайного плавкого запобіжника. Перед заміною обов’язково вимкніть запалювання та всі споживачі струму, щоб уникнути короткого замикання або пошкодження чутливих електронних блоків керування (ЕБУ).

​Визначати стан запобіжника краще не тільки «на око», адже мікротріщину у нитці елемента можна не помітити. Для точної діагностики використовуйте мультиметр у режимі прозвонки або автомобільний контрольний пробник (контрольку). Якщо елемент перегорів, міняйте його лише на новий із точно таким самим номіналом (силою струму в амперах), який вказано на корпусі та у схемі.

​Категорично забороняється встановлювати запобіжники більшого номіналу або використовувати «жучки» з дроту. Це може призвести до перегріву проводки, розплавлення пластикового блоку і навіть до займання автомобіля. Якщо новий елемент перегорає одразу після встановлення або повторно через короткий проміжок часу, це чіткий сигнал про наявність короткого замикання у колі або несправність самого споживача (моторчика, реле тощо).

​Для зручності пошуку потрібного елемента скористайтеся нашою детальною схемою та розшифровкою блоку нижче. Звертайте увагу на маркування та розташування (під капотом або в салоні), оскільки комплектація та призначення реле можуть дещо відрізнятися залежно від року випуску та модифікації вашого автомобіля.

Audi Q7 — повнорозмірний кросовер, який зараз виробляється. У даному матеріалі представлено опис усіх блоків запобіжників та реле Audi Q7, а також їх розташування та схеми для автомобілів випуску 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 та 2015 років. Машина зазнала рестайлінгу.

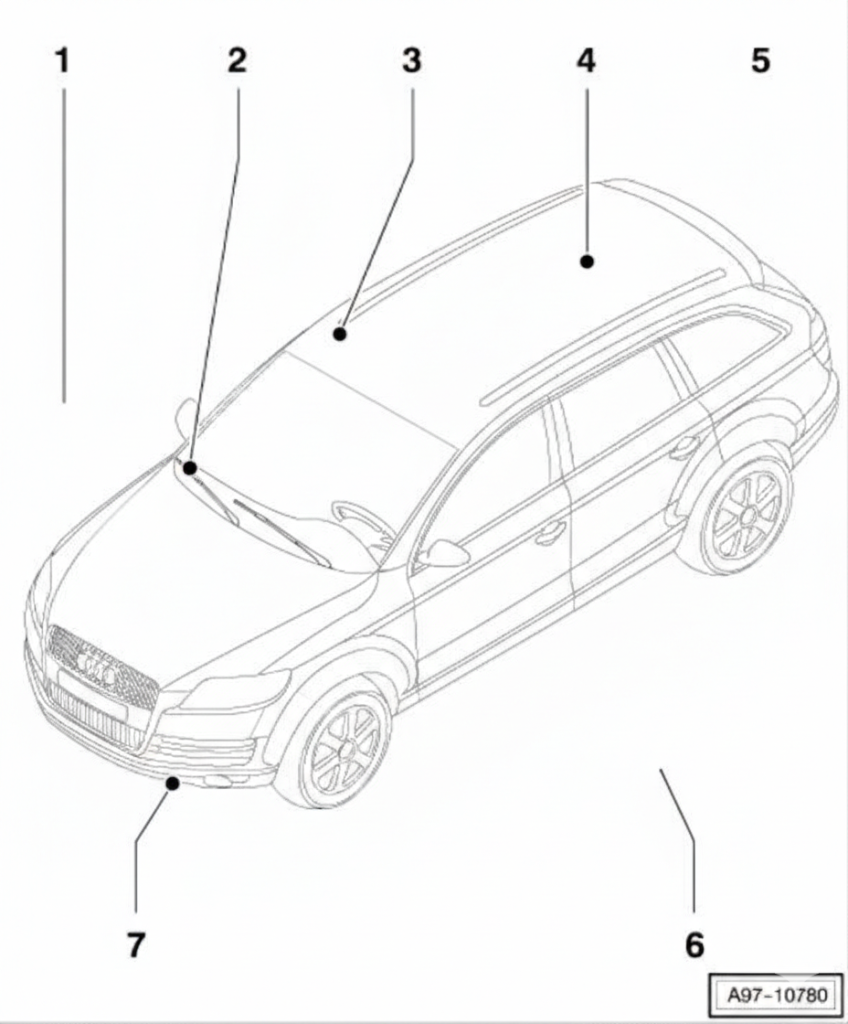

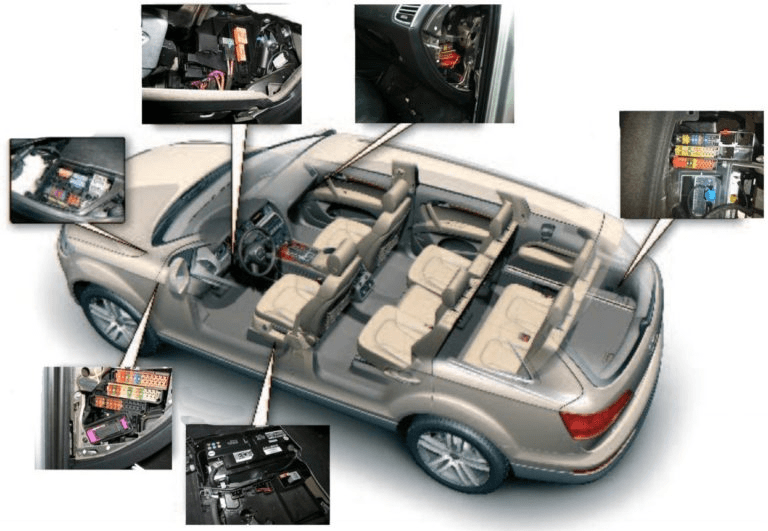

Розташування вузлів для Audi Q7:

  1. Блок запобіжників на передній панелі (лівий) -SB-;

  2. Блок запобіжників на передній панелі (правий) -SC-;

  3. Блок реле та запобіжників у центрі панелі приладів;

  4. Блок керування бортовою мережею — J519-;

  5. Блок запобіжників та реле в багажному відділенні праворуч — SF-;

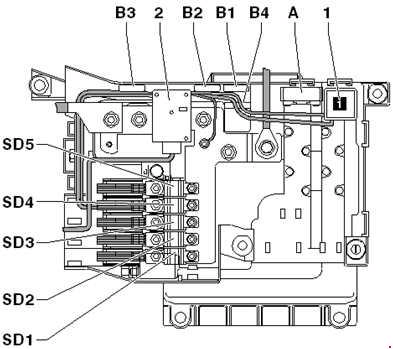

  6. Блок реле та запобіжників під сидінням водія -SD-;

  7. Блок реле та запобіжників блока комутації;

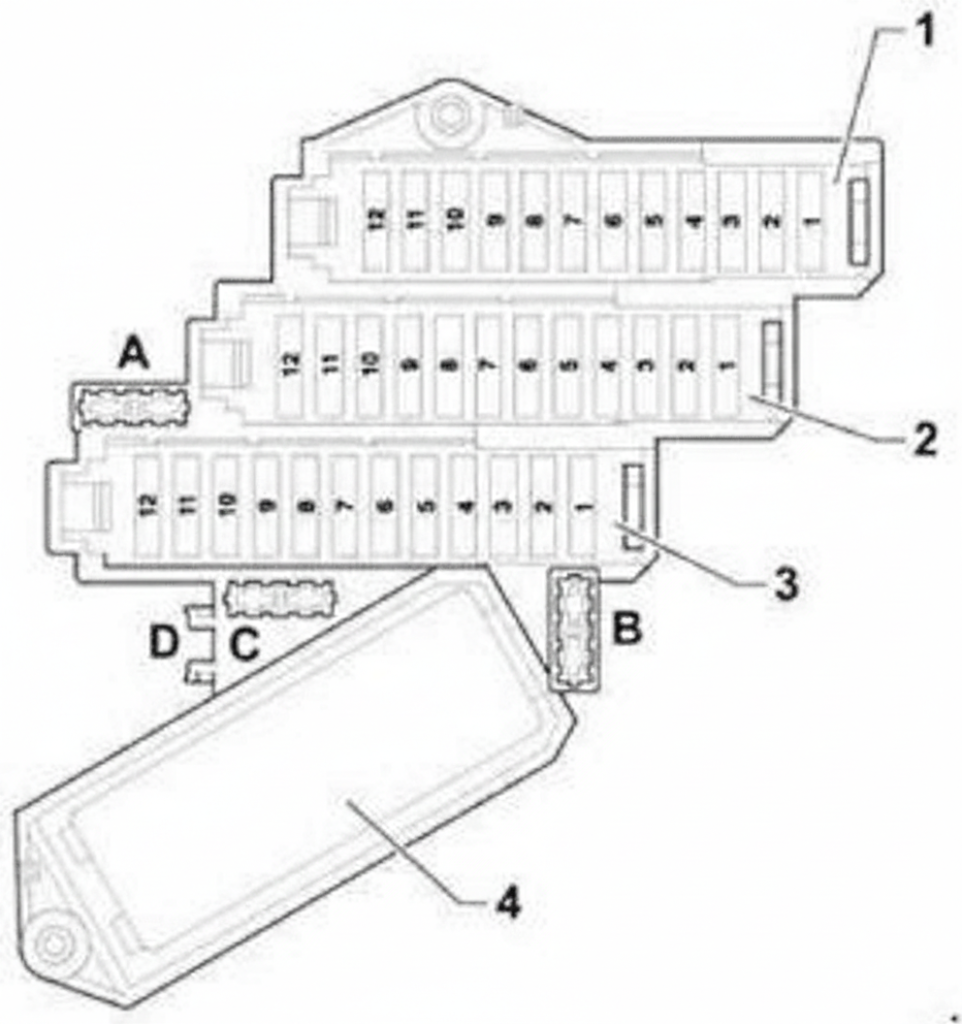

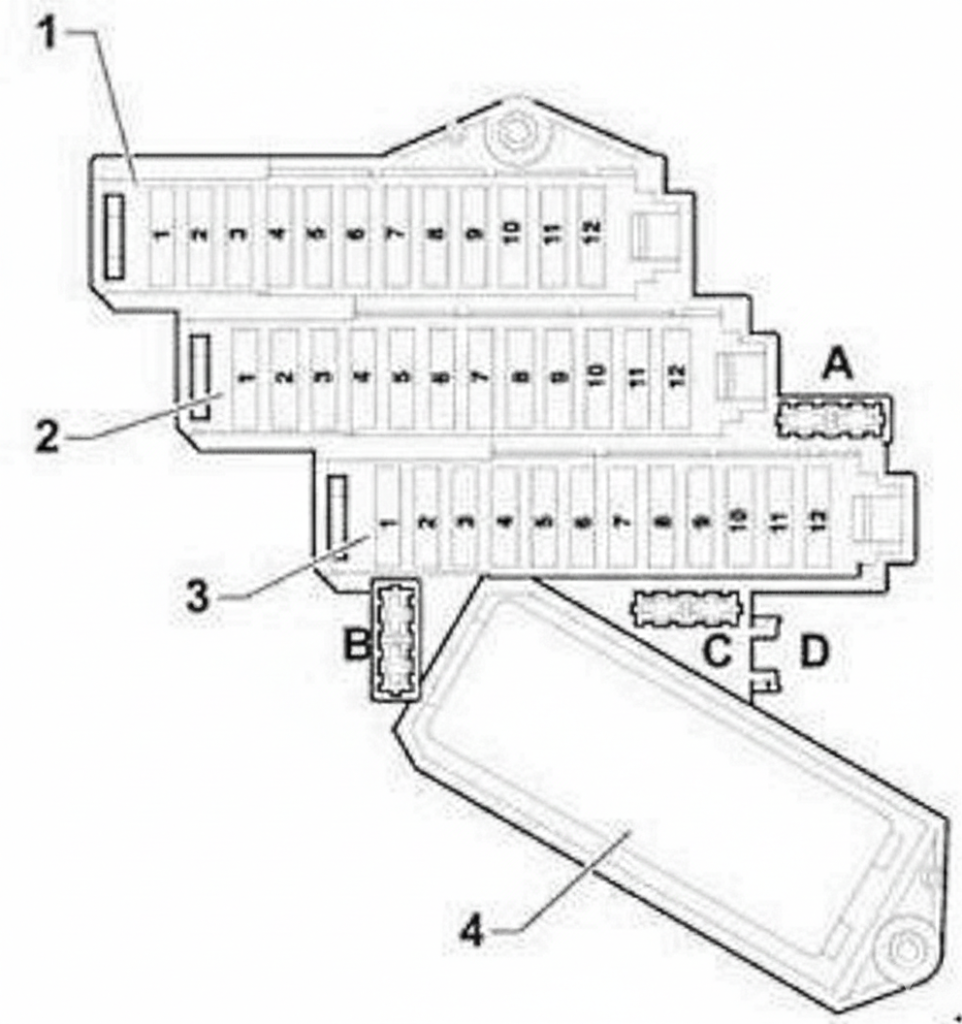

Блок запобіжників передній лівий (SB)

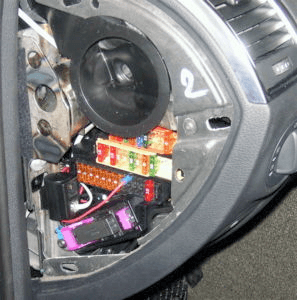

Місце розсташування:

Блок запобіжників передній правий (SC)

Діаграма № Номінал (А) Функція / компонент
A — — Не використовується
B — 10 Головний запобіжник кузова -S245-
C — — Не використовується
D — — Не використовується

№ Номінал (А) Ланцюг / Споживач
1 15 До червня 2010 р.: не використовувався. З червня 2010: Стабілізатор напруги -J532-
2 5 До червня 2010 р.: не використовувався. З червня 2010: Реле затемнення дзеркала заднього виду -J910-
3 7,5 До червня 2010 р.: не використовувався. З червня 2010: Блок керування 1 інформаційної електроніки -J794-
4 5 До червня 2010 р.: Блок керування датчика тиску в шинах -J502-
5 20 Блок керування додаткового обігрівача -J364-
6 10 LHD: Перемикач регулювання поперекової опори сидіння водія -E176-
6 10 RHD: Вимикач регулювання поперекового підпору сидіння переднього пасажира -E177-
7 35 LHD: Блок керування дверей водія -J386-, склопідйомник -V147-. Блок лівих задніх дверей -J388-, склопідйомник -V26-
7 35 RHD: Блок керування дверей переднього пасажира -J387-, склопідйомник -V148-. Блок правих задніх дверей -J389-, склопідйомник -V27-
8 15 LHD: Блок керування дверей водія -J386-, блок лівих задніх дверей -J388- (до травня 2008 р.)
8 15 RHD: Блок керування дверей переднього пасажира -J387-, блок правих задніх дверей -J389-
9 5 До травня 2008 р.: Блок керування електроживленням -J644-. З червня 2010 р.: Блок керування датчика тиску в шинах -J502-
10 30 LHD: Блок керування системи контролю посадки та пуску двигуна -J518-, перемикач доступу та дозволу запуску (E415-)
10 5 RHD: Медіаплеєр 1 -R118-, Медіаплеєр 2 -R119- (до червня 2009 р.), CD-чейнджер -R41- (до травня 2010 р.)
11 10 LHD: Блок керування кермової колонки -J527-
11 10 RHD: Блок керування та індикації Climatronic, задній -E265-, блок заднього вентилятора -J391-
12 5 LHD: Датчик системи охорони салону -G273-, автономна сирена -H12-
12 5 RHD: Центральний блок керування систем комфорту -J393-
Панель 2 (Коричнева)
№ Номінал (А) Ланцюг / Споживач
3 15 З червня 2009 р.: Блок керування вентиляції переднього лівого сидіння -J800-
4 30 Блок керування електродвигуна склоочисника -J400-
5 5 Датчик дощу та світла -G397-
6 25 Реле двотонального звукового сигналу -J4-, сигнали -H2-, -H7-
7 30 LHD: Блок керування бортової мережі -J519-
7 25 RHD: (з червня 2010 р.) розетка 12 В 3 -U19-, розетка 12 В 4 -U20-
8 25 LHD: Блок керування бортової мережі -J519-
8 20 RHD: Підкурювач -U1-
9 25 LHD: Блок керування бортової мережі -J519-
9 25 RHD: розетка 12 В -U5-, розетка 12 В 2 -U18-
10 10 LHD: Блок керування комбінації приладів -J285-, діагностичний інтерфейс -J533-
10 10 RHD: Блок керування Climatronic -J255-, блок приточного вентилятора -J126-
11 30 Реле омивача фар -J39-
12 10 Роз’єм 16-контактний -T16- (діагностичний роз’єм)

Панель 3 (Червона)

№ Номінал (А) Ланцюг / Споживач
1 10 Ліва фара
2 5 Блок керування дистанційним керуванням -J428-, нагрівальний елемент датчика (ADR) -Z47-
3 5 Прямий вигляд Японія: Блок індикації -J145-, кнопка -E506-.Реле запірного клапана охолоджувальної рідини -J541-
4 10 Система попередження про виїзд зі смуги -J759-, обігрів лобового скла системи -Z67-
5 10/5 Комплект для підключення мультимедійної системи (9WM)
6 5 LHD: Блок керування кермової колонки,запалювання -J518-, вимикач світла -E1-, блок комфорту -J393-, блок причепа -J345-
6 5 RHD: Обігрів задніх сидінь -Z10-, -Z11-, -Z12-, -Z13-
7 5 Датчик рівня та температури моторної оливи -G266-
8 5 Роз’єм 16-контактний -T16- (діагностичний роз’єм)
9 5 Дзеркало заднього виду з автоматичним затемненням -Y7-
10 5 Блок керування відкривача гаражних воріт -J530-
11 5 Діагностичний інтерфейс шин даних -J533-, блок подушок безпеки -J234-
12 5 LHD: Регулятор кута нахилу фар -E102-, серводвигуни коректора -V48-, -V49-
12 5 RHD: Датчик якості повітря -G238-, блоки Climatronic -E265-, -J255-

LHD — Автомобілі з лівим кермом; RHD — Автомобілі з правим кермом.

Блок запобіжників передній правий (SC)

Місце знаходження:

№ А Опис
A 5 Запобіжник блока керування структурним шумом -S348-
B 5 З червня 2008 р.: Запобіжник холодильного відділення -S340-
C — Не використовується
D — Не використовується

№ А Ланцюг / компонент
1 20 Обігрів заднього лівого сидіння -Z10-, спинки -Z11-; Обігрів заднього правого сидіння -Z12-, спинки -Z13-
2 10/25 До травня 2010 р.: Блок керування АКПП -J217- (0AT — 10A, 09D — 25A)
2 — З червня 2010 р.: Підсилювач мобільного телефону -R86-, блок зчитувача карток -J676-, тримач телефону -R126-
3 30 Обігрів переднього лівого сидіння -Z45- та переднього правого сидіння -Z46-
3 15 RHD; з червня 2009: Блок керування обігрівом правого переднього сидіння -J799-
4 20 Блок керування ABS -J104-
5 15 LHD: двері переднього пасажира, блок задніх правих дверей -J389- (до травня 2008 р.)
5 15 RHD: Блок керування дверей водія -J386-, блок задніх лівих дверей -J388-
6 25 LHD: розетка 12 В 3 -U19-, розетка 12 В 4 -U20-
6 25/30 RHD: до травня 2010 розетки 12 В (-U19-, -U20-); з червня 2010: Блок керування бортової мережі -J519-
7 10 LHD: Вимикач поперекового підпору пасажира -E177-; RHD: Вимикач поперекового підпору водія -E176-
8 20 LHD: Підкурювач -U1-
8 25 RHD: Блок керування бортової мережі -J519-
9 25 LHD: розетка 12 В -U5-, розетка 12 В 2 -U18-
9 25 RHD: Блок керування бортової мережі -J519-
10 10 LHD: Блок Climatronic -J255-, блок приточного вентилятора -J126-
10 10 RHD: До червня 2010: Блок панелі приладів -J285-; З червня 2010: Діагностичний інтерфейс -J533-
11 5/15 До червня 2010: вимикач стоп-сигналу -F-, педалі гальма -F47-, блок ABS -J104-. З червня 2010: Холодильний відсік -J698-
12 15 Блок керування бортової мережі 2 -J520-

Блок запобіжників 2

№ А Ланцюг / компонент
1 10 Права фара
2 25 Блок керування дорожнім просвітом (пневмопідвіска) -J197-
3 5 Комплект для встановлення мобільного телефону (9ZD)
4 5 Асистент зміни смуги руху, блок керування 2 -J770-
5 5 Реле відключення стоп-сигналів -J508-, вимикач педалі зчеплення -F36-
6 5/20 Блок керування автоматичною коробкою передач -J217-
7 5 Блок керування ABS -J104-
8 5 Багатофункціональний перемикач -F125-, перемикач Tiptronic -F189-, блок датчика селектора -J587-
9 5 Блок паркувального асистента -J446-, блок зовнішньої камери -J928- (з червня 2012; LHD)
10 5 LHD: Блок подушок безпеки -J234-; RHD: Діагностичний інтерфейс шин даних -J533-
11 5 LHD: Вимикачі регулювання підігріву задніх сидінь -E128-, -E129-
11 5 RHD: Кермова колонка, блок запалювання -J518-, система комфорту, блок причепа -J345-
12 5 LHD: Датчик якості повітря -G238-, блоки Climatronic -E265-, -J255-
12 5 RHD: Регулятор кута нахилу фар -E102-, коректори фар

Блок запобіжників 3

№ А Ланцюг / компонент
1 15/10 До травня 2007: двигун заднього склоочисника -V12-. З червня 2008: охолоджувальний відсік -J698-. З червня 2010: блок панелі приладів -J285-
2 5 До червня 2010: обігрів форсунок -Z20-, -Z21-. З червня 2010: блок камери заднього виду -J772-
3 30/5 LHD: не використовується; RHD: Блок бортової мережі -J519-. З червня 2010: DVD-плеєр -R7-, CD-чейнджер -R41-
4 5 З червня 2009: Дисплей передньої панелі, блок індикації -J685-
5 5/10 Пристрій для телефону -R36-, тримач -R126-, зчитувач карток -J676-. З червня 2010: Блок АКПП -J217-
6 15/7,5/30 Блок індикації та виводу інформації -J523-, антенний підсилювач -R24-. З червня 2010: Реле гідронасоса КПП -J510-, блок додаткового гідронасоса -J922-
7 20 Блок керування зсувного люка -J245-
8 20 Блок керування заднього зсувного люка -J392-
9 20 Блок керування жалюзі -J394-
10 5 Медіаплеєри (-R118-, -R119-), CD-чейнджер -R41-, DVD-плеєр -R7-, роз’єм аудіоджерел -R199-
10 30 RHD: Блок системи контролю посадки та пуску двигуна -J518-, перемикач доступу та дозволу запуску -E415-
11 35 LHD: Склопідйомники переднього пасажира -V148- та задні праві -V27-
11 35 RHD: Склопідйомники водія -V147- та задні ліві -V26-, блок задніх дверей -J388-
12 10 LHD: Блок Climatronic задній -E265-, задній вентилятор -J391-; RHD: Блок керування кермової колонки -J527-

За роботу підкурювача та додаткових розеток (USB) відповідають запобіжники 6, 8 та 9.

  1. Тільки для автомобілів із системою Start/Stop.

  2. LHD — автомобілі з лівим кермом.

  3. RHD — автомобілі з правим кермом.

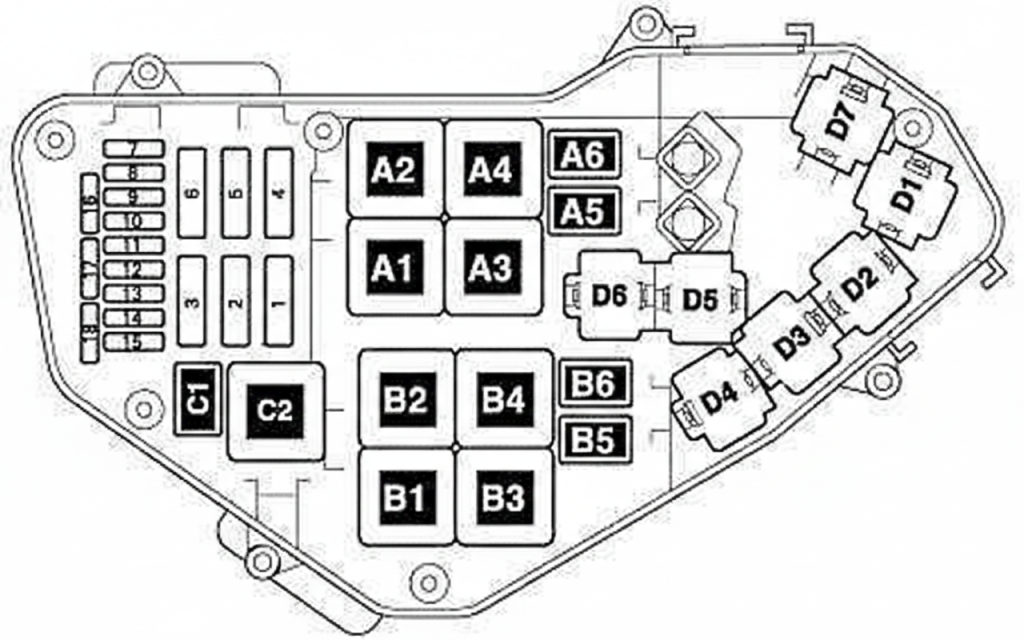

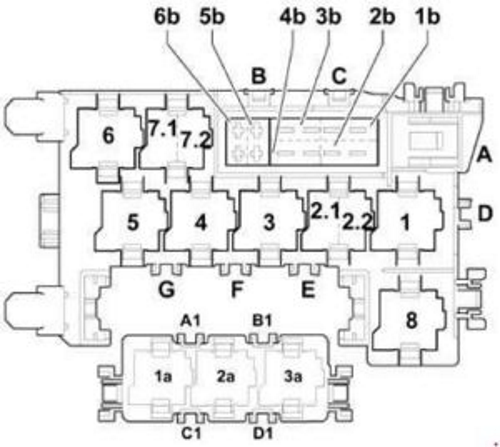

Блок реле та запобіжників у центрі панелі приладів

Блок реле та запобіжників у центрі панелі приладів

№ А Опис
B — Не використовується
C 30 Блок керування розпізнавання причепа -J345- (тільки США); Підсилювач гальм (тільки США)
D 30 Блок керування регулювання сидіння та кермової колонки з функцією пам’яті -J136-; Блок керування регулювання сидіння переднього пасажира з пам’яттю -J521-
E — Не використовується
F — Не використовується
грамм — Не використовується
1b 40 Приточний вентилятор -V2-
2b 40 Блок керування ABS -J104-
3b 40 Приточний вентилятор задньої частини салону -V80-
4b 40 Обігрів заднього скла -Z1-
5b 15 З червня 2007 р.: Електродвигатель заднього склоочисника -V12-
6b 5 З червня 2007 р.: Нагрівальний резистор лівої форсунки омивача -Z20-; Нагрівальний резистор правої форсунки омивача -Z21-
A1 — Не використовується
B1 — Не використовується
C1 — Не використовується
D1 — Не використовується

Реле

№ Опис
1 Реле компресора регулювання дорожнього просвіту -J403-
2.1 Силове реле, кл. 75x -J694-
2.2 Реле двотонального звукового сигналу -J4-
3 Реле омивача фар -J39-
4 Реле вимкнення стоп-сигналів -J508-
5 Не використовується
6 Реле обігріву заднього скла -J9-
7.1 V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Реле прокачування охолоджувальної рідини після вимкнення двигуна -J151-
7.1 Реле запірного клапана охолоджувальної рідини -J541- (тільки для авто з 6-циліндровим дизелем 2-го покоління)
7.2 З червня 2010: Реле затемнення дзеркала заднього виду -J910-
8 Реле гідронасоса КП -J510- (з червня 2010 р. тільки для авто з 8-ступінчастою АКПП)
1а Не використовується
2а Не використовується
3а Не використовується

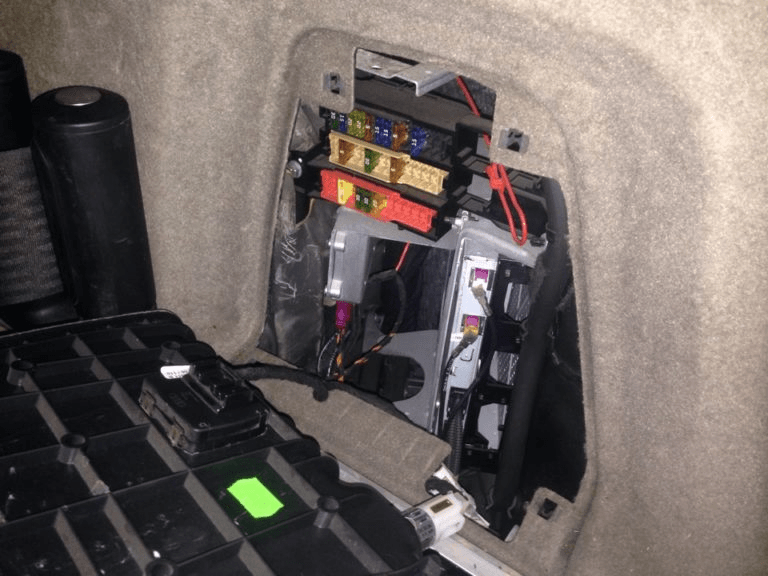

Блок у багажнику

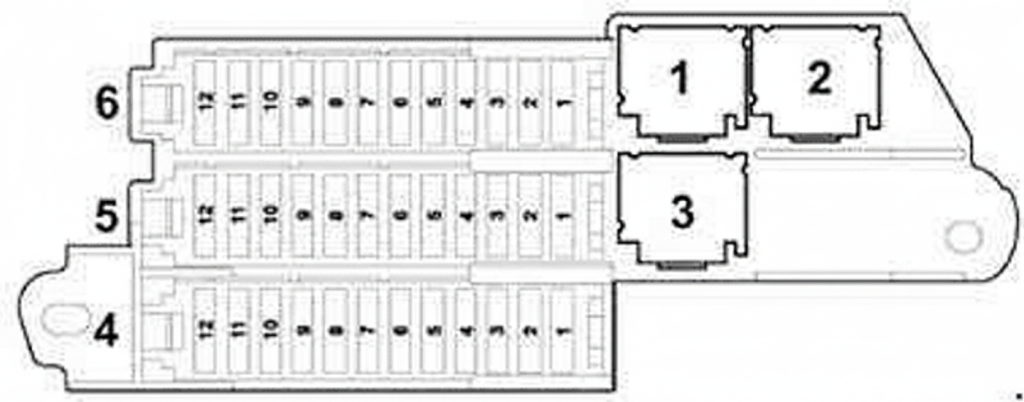

Схема запобіжників у багажному відділенні (права сторона) — SF

Панель 6

№ А Ланцюг / компонент
1 15 До травня 2010 р.: Блок керування сигнального блока -J616-. З червня 2010: Блок мультимедійної системи -J650-
2 30 Блок керування системи дозування відновника (AdBlue) -J880-
3 15/5 До травня 2010 р.: Блок керування дорожнім просвітом -J197-. З червня 2012: Вимикач бачка відновника -F502-
4 5 З червня 2009 по травень 2010: Блок керування камери заднього виду -J772-, камера -R189-
5 5 Блок керування паркувального асистента -J446-
6 15 Центральний блок керування 2 систем комфорту -J773-
7 15 Центральний блок керування 2 систем комфорту -J773-
8 5 Радіоприймач автономного обігрівача -R64-
9 20 Розетка 12 В 5 -U26-
10 20 Центральний блок керування систем комфорту -J393-
11 15 Зчитувач антен без ключа (Keyless) -J723-
12 30 Центральний блок керування систем комфорту -J393-

Панель 5

№ А Ланцюг / компонент
1 15 Блок керування сигнального блока -J616-
2 5 Спеціальні сигнали панелі керування -E507-
3 15 Реле радіоізоляції, радіореле -J84-, Радіо -R8-
4 15 Реле радіоізоляції, радіореле -J84-, Радіо -R8-
5 5/15 Радіо -R-, з червня 2010: Блок керування сигнального блока -J616-
6 5 ТВ-тюнер -R78- (з червня 2009 р. не використовується)
7 5 Блок керування навігаційної системи CD -J401- (з червня 2009 р. не використовується)
8 30 Блок керування цифрової аудіосистеми -J525- (з червня 2009 р. не використовується)
9 5 Цифрове радіо -R147- (з червня 2009 р. не використовується)
10 30 Блок керування 2 цифрової аудіосистеми -J787- (з червня 2009 р. не використовується)
11 5 Блок керування та камера заднього виду (з червня 2009 р. не використовується)
12 — Не використовується

Панель 4

№ А Ланцюг / компонент
1 5/7,5 Радіо -R- (червень 2009–травень 2010); з червня 2010: Блок цифрової аудіосистеми -J525-
2 30/25 ТВ-тюнер -R78-; з червня 2011: Цифровий ТВ-тюнер -R171-
3 30 З червня 2009: Блок керування цифрової аудіосистеми -J525-
4 30 З червня 2009: Блок керування 2 цифрової аудіосистеми -J787-
5 15 Мультимедіа задніх сидінь (9WP, 9WK) або Блок керування дорожнім просвітом -J197- (з червня 2010)
6 20 Центральний блок керування систем комфорту -J393-
7 30 Блок керування кришки багажника -J605-, електродвигун -V375-
8 30 Блок керування 2 кришки багажника -J756-, електродвигун -V376-
9 15 Блок керування розпізнавання причепа -J345-
10 15/20 Блок керування розпізнавання причепа -J345-
11 15/20 Блок керування розпізнавання причепа -J345-
12 30/25 Блок керування розпізнавання причепа -J345-, мотор з шаровою головкою -V317-

Блок реле та запобіжників під сидінням водія — SD

№ А Функція / компонент
2 — Піропатрон відключення акумуляторної батареї -N253-
А 40 Запобіжник регулювання дорожнього просвіту -S110-
В 1 30 З червня 2010 р.: Запобіжник 1 (30) -S204-
В 2 5 З червня 2008: Запобіжник системи визначення місцезнаходження авто -S347-
В 3 — Не використовується
В 4 30 З червня 2010: Запобіжник 2 (30) -S205-
SD1 150 Запобіжник 1 у блоці запобіжників D -SD1-
SD2 125/150 Запобіжник 2 у блоці запобіжників D -SD2-
SD3 50 Запобіжник 3 у блоці запобіжників D -SD3-
SD4 60 Запобіжник 4 у блоці запобіжників D -SD4-
SD5 125 Запобіжник 5 у блоці запобіжників D -SD5-

Реле

№ Опис
1 Реле електроживлення клеми 15 -J329-

Блок запобіжників та реле у моторному відсіку

Схема для бензинових двигунів

№ А Функція / компонент
1 40/60 Вентилятор радіатора -V7-
2 50 Електродвигун насоса вторинного повітря -V101-
3 — Не використовується
4 40/60 Вентилятор радіатора 2 -V177-
5 50 Електродвигун 2 насоса вторинного повітря -V189-
6 — Не використовується
7 30/20 Котушки запалювання
8 5 Блок керування вентилятора радіатора -J293- / 2 -J671-
9 15 Блок керування двигуном -J623-, форсунки
10 10 Датчик високого тиску -G65-, циркуляційний насос -V50-, термостат -F265-, реле циркуляції -J151-, клапани ГРМ (-N205-, -N208-, -N316-, -N318-, -N319-, -N403-), насос наддувного повітря -V188-
11 15 Блок керування двигуном -J623-, витратомір повітря -G70-
12 5 Резистор обігрівача системи вентиляції картера -N79-
13 15 Витратоміри (-G70-, -G246-), клапан вугільного фільтра -N80-, клапани вторинного повітря (-N112-, -N320-), клапан дозування палива (-N290-, -N402-), клапан тиску оливи -N428-, насос охолодження -V51-, діагностичний насос -V144-, клапан вентиляції картера -N548-
14 15 Лямбда-зонд -G39-, Лямбда-зонд 2 -G108-
15 15 Лямбда-зонди після каталізатора (-G130-, -G131-)
16 30 Блок керування паливного насоса -J538-
17 5 Блок керування двигуном -J623-
18 15 Вакуумний насос гальмівної системи -V192-

Реле (Бензин)

  • A1: До 06.2009: реле стартера -J53-. З 06.2009: Реле живлення електроніки двигуна -J757-.

  • A2: До 06.2009: Реле стартера 2 -J695-. З 06.2009: реле живлення Motronic -J271-.

  • A4: Реле насоса вторинного повітря -J299-.

  • A5: До 06.2009: Реле підсилювача гальм -J569-. З 06.2009: реле стартера -J53-.

  • A6: До 06.2009: Реле прокачування охолодження -J151-. З 06.2009: Реле стартера 2 -J695-.

  • C1: Реле циркуляційного насоса -J160- або реле допоміжного насоса охолодження -J496-.

Схема для дизельних двигунів

№ А Опис
1 60 Блок керування та вентилятор радіатора -V7-
2 80 Блок керування свічок розжарювання -J179-
3 40 Нагрівальний елемент додаткового повітряного обігрівача -Z35- (400 Вт)
4 40/60 Блок керування 2 та вентилятор радіатора 2 -V177-
5 80/60 Блок керування 2 часу розжарювання -J703- або реле 3-го ступеня нагріву -J959-
6 80/60 Нагрівальний елемент -Z35- (2 x 400 Вт)
7 15 Термостат -F265-, блоки свічок, дросельна заслонка -J338-, реле потужності нагріву (-J359-, -J360-), блоки турбокомпресорів (-J724-, -J725-), клапани EGR (-N18-, -N345-, -N381-), опора двигуна -N398-, клапан тиску оливи -N428-, двигуни заслонок впуску (-V157-, -V275-)
8 5 Блок керування вентилятора радіатора (-J293-, -J671-)
9 15 Блок керування двигуном (-J623-, -J624-)
10 10 Регулятор тиску палива -N276-, клапани дозування палива (-N290-, -N402-, -N484-)
11 15/10 Лямбда-зонди (-G39-, -G108-) та їх підігрівачі (-Z19-, -Z28-)
12 10/5 Реле насоса охолодження палива -J445-, датчики NOx (-J583-, -J881-), насоси охолодження (-V166-, -V400-), сажовий фільтр -G784-
13 10/15 Датчик високого тиску -G65-, реле циркуляції -J151-, реле насоса палива -J445-, блоки свічок, клапан EGR, насоси охолодження (-V50-, -V51-, -V166-, -V400-)
14 5 Витратоміри повітря (-G70-, -G246-)
15 5 Блок керування двигуном (-J623-, -J624-)
16 20/25 Насос подачі палива -G6- або блок керування насоса -J538-
17 20/10/5 Паливний насос -G23-, датчик тиску AdBlue -G686-, насос присадки -V437-, нагрівач -Z103-, блок керування двигуном
18 7,5/20/10/5 Резистори вентиляції картера (-N79-, -N483-), реле додаткового паливного насоса -J832-, насос -V393-, компоненти системи AdBlue

Реле (Дизель)

  • A1: Блок керування свічок розжарювання -J179-.

  • A2: До 06.2009: реле стартера -J53-. З 06.2009: Реле електроживлення кл. 30 -J317-.

  • A4: До 06.2009: Реле стартера 2 -J695-. З 06.2009: Реле додаткового паливного насоса -J832-.

  • A5: Реле стартера -J53-.

  • A6: Реле стартера 2 -J695-.

  • B3: Реле 3-го ступеня нагріву -J959-.

  • B4: Реле високої теплової потужності -J360-.

  • B5: Реле паливного насоса додаткового обігрівача -J749-.

  • C1: Реле насоса охолодження палива -J445-.

  • C2: Реле паливного насоса -J17-.

Переглядів запису: 114

Пов’язаний запис

Audi

Опис запобіжників та реле Audi A8 D4 (2010-2018)

Audi

Опис запобіжників та реле Audi Q3 (2011-2019)

Audi

Опис запобіжників та реле Audi Q5 2008–2017

Powered by CookieAdmin
