Опис запобіжників та реле Audi Q3 (2011-2019)

Поради щодо діагностики та безпечної заміни запобіжників та реле на Audi Q3

​При виникненні проблем з електрообладнанням не поспішайте одразу купувати нові запчастини. У більшості випадків відмова спідометра, прикурювача, фари чи склопідйомника пов’язана з виходом з ладу звичайного плавкого запобіжника. Перед заміною обов’язково вимкніть запалювання та всі споживачі струму, щоб уникнути короткого замикання або пошкодження чутливих електронних блоків керування (ЕБУ).

​Визначати стан запобіжника краще не тільки «на око», адже мікротріщину у нитці елемента можна не помітити. Для точної діагностики використовуйте мультиметр у режимі прозвонки або автомобільний контрольний пробник (контрольку). Якщо елемент перегорів, міняйте його лише на новий із точно таким самим номіналом (силою струму в амперах), який вказано на корпусі та у схемі.

​Категорично забороняється встановлювати запобіжники більшого номіналу або використовувати «жучки» з дроту. Це може призвести до перегріву проводки, розплавлення пластикового блоку і навіть до займання автомобіля. Якщо новий елемент перегорає одразу після встановлення або повторно через короткий проміжок часу, це чіткий сигнал про наявність короткого замикання у колі або несправність самого споживача (моторчика, реле тощо).

​Для зручності пошуку потрібного елемента скористайтеся нашою детальною схемою та розшифровкою блоку нижче. Звертайте увагу на маркування та розташування (під капотом або в салоні), оскільки комплектація та призначення реле можуть дещо відрізнятися залежно від року випуску та модифікації вашого автомобіля.

У цій статті ви знайдете інформацію про розташування блоків реле та запобіжників Audi Q3 зі схемами та розшифровкою для автомобілів 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 років випуску.

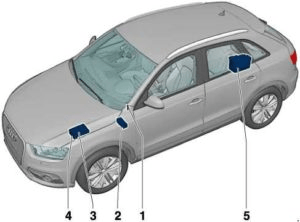

Розташування блоків Audi Q3

  1. Запобіжники під передньою панеллю.

  2. Тримачі реле та запобіжників C -SC-.

  3. Тримач запобіжника B -SB-.

  4. Тримач запобіжника A -SA-.

  5. Тримач запобіжника D -SD- (з травня 2013 р.).

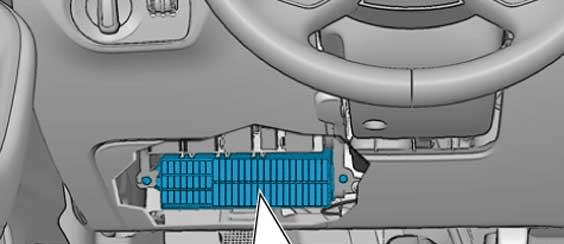

Блок запобіжників у салоні (під панеллю зліва)

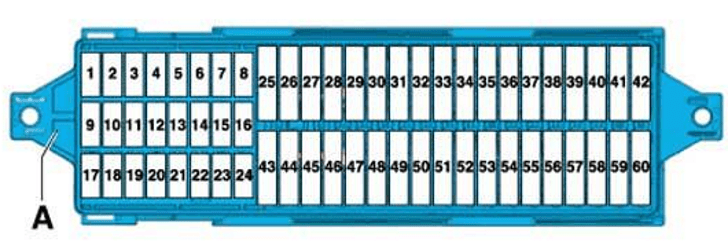

№ Функція / компонент А
1 Блок керування 1 лівої світлодіодної фари -A31- 10
2 Блок керування 1 правої світлодіодної фари -A27- 10
3 Освітлення рукавичного ящика, косметичних дзеркал, модуль переднього даху -WX3- 5
4 Передня камера допоміжних систем водія -R242- 5
5 Блок живлення лівої фари -J667- 10/5
6 Блок живлення правої фари -J668- 10/5
7 Електронний блок керування блокування кермової колонки -J764- 7,5
8 Блок керування доступу та дозволу пуску двигуна -J518- 7,5
9 Блок керування подушок безпеки -J234-, лампа відключення подушки пасажира -K145- 5/10
10 Блок керування повним приводом -J492- 10
12 Мехатронік КП з подвійним зчепленням -J743-, датчик селектора -J587- 5
13 Датчик рівня оливи -G266-, Climatronic -J255-, датчик якості повітря -G238-, підігрів форсунок 5
14 Реле стартера 1 та 2 (-J906-, -J907-), вимикач світла -E1-, стоп-сигнали -F-, ABS -J104-, Gateway -J533- 7,5
15 Підігрівач вентиляції картера (дизель), витратомір повітря (бензин), коректор фар -J431-, діагностичний роз’єм -T16- 10
16 Паркувальний асистент -J446-, асистент зміни смуги руху -J769-, -J770- 5
17 Блок керування камери заднього виду -J772- 5
18 Радіо -R-, ТВ-тюнер -R78-, блок доступу до Інтернету -J666- 5
19 Блок керування бортової мережі -J519-, блок керування двигуна -J623- 5
20 Блок керування ABS -J104-, Climatronic -J255- 5
22 Датчик салону -G273-, сирена сигналізації -H12- 10
23 Вимикач світла -E1-, датчик дощу та світла -G397-, діагностичний роз’єм -T16- 1
24 Реле системи дозування присадок -J963- 10
25 Живлення запобіжників SC4, SC5, SC6 30
26 Електродвигун очищувача заднього скла -V12- 15
27 Реле стартера 1 та 2 (-J906-, -J907-) 40/30
28 Інформаційна електроніка -J794- (MMI), Радіо -R- 15/7,5
31 Дисплей комбінації приладів -J685- 5
32 Блок керування комбінації приладів -J285- 5
33 Реле дзеркала з автозатемненням -J910- 10
34 Блоки керування задніх дверей -J388-, -J389- (центральний замок) 10
35 Блоки керування передніх дверей -J386-, -J387- (центральний замок) 10
36 Прикурювач -U1- 20
37 Розетки 12 В (-U5-, -U18-) 20
38 Реле живлення 2 кл. 15 -J681- 15
40 Блок керування розпізнавання причепа -J345- 15
41 Блок керування розпізнавання причепа -J345- 20
42 Блок керування розпізнавання причепа -J345- 20
43 Реле омивача фар -J39-, насос омивача -V11- 20
44 Реле обігріву заднього скла -J9- 30
45 Блок керування електромеханічного стоянкового гальма -J540- 20
46 Блоки задніх дверей -J388-, -J389- / Реле живлення причепа -J941- 30/20
47 Блок дверей водія -J386- / Блок керування повного приводу -J492- 30/15
48 Блок дверей переднього пасажира -J387- 30
49 Реле паливного насоса -J17-, блок керування насосом -J538- 25
50 Реле розвантаження клеми X -J59-, мотор пічки -V2- 40
51 Блок керування електромеханічного стоянкового гальма -J540- 20
52 Блок керування бортової мережі -J519- (освітлення) 20
53 Підігрів передніх сидінь -J774- 30
54 Блок керування зсувного люка -J245- 20
55 Блок керування жалюзі люка -J394- 20
56 Електронний блок керування демпфуванням -J250- 20
57 Блок керування спеціального автомобіля -J608- 10

Примітка: За прикурювач відповідає запобіжник №36 (20А).

Блок теплових запобіжників

№ А Опис
1 15 Регулювання сидіння водія -S44-
2 15 Регулювання сидіння переднього пасажира -S46-
3 30 Клема 30 причепа -S77-

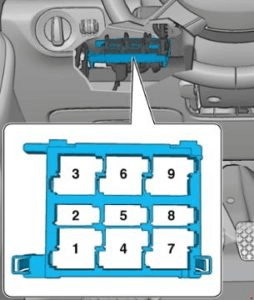

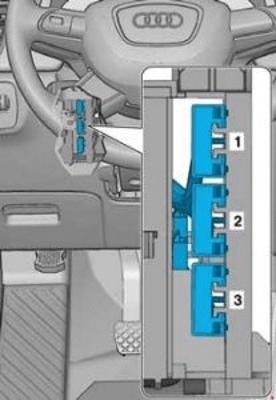

Блок реле в салоні

  1. Реле електроживлення кл. 15 -J329-

  2. Реле звукового сигналу -J413-

  3. Розетка реле -J807-

  4. Реле розвантаження контакту X -J59-

  5. Реле додаткового насоса ОР -J496- (бензин) / Реле паливного насоса -J17- (дизель)

  6. Реле затемнення дзеркала -J910- / Реле живлення 2 кл. 15 -J681- / Реле омивача фар -J39-

  7. Реле стартера 1 -J906- / Реле стартера 2 -J907-

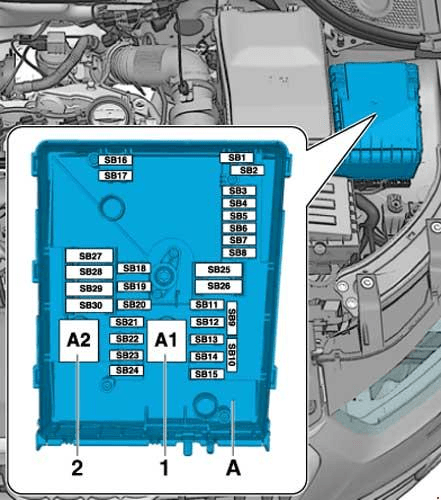

Моторний відсік (E-Box)

Схема основного блоку (Тип 1)

№ А Опис
SB1 40 Стабілізатор напруги -J532- (Start/Stop)
SB2 10 Електрорегулювання поперекової опори сидінь
SB3 5 Блок керування бортової мережі -J519-
SB4 30 Блок ABS -J104-
SB5 15 Мехатронік КПП -J743-
SB7 30 Блок бортової мережі (зовнішнє освітлення зліва)
SB8 20 Насос омивача вікон -V59-, замок бака
SB10 5/10 Головне реле -J271-, блок керування двигуна -J623-
SB13 30/25 Блок керування двигуном -J623-
SB14 20 Клапани двигуна (дизель) / Котушки запалювання (бензин)
SB16 30 Блок бортової мережі (зовнішнє освітлення справа)
SB17 15 Звуковий сигнал (клаксон)
SB19 30 Мотор склоочисника переднього скла -V1-
SB24 10 Реле паливного насоса, вентилятор радіатора, клапани двигуна
SB25 40 Насос ABS/ESP
SB27 50 Блок свічок розжарювання (дизель)
SB30 50 Реле живлення клеми 15 -J329-

Схема основного блоку (Тип 2 – після листопада 2014)

  • SB1 (15A): Мехатронік КПП.

  • SB2 (40A): Блок ABS.

  • SB6 (30A): Освітлення (правий борт).

  • SB8 (30A): Освітлення (лівий борт).

  • SB22 (30A): Мотор склоочисника.

  • SB28 (30A): Котушки запалювання (для двигуна 2.5 л).

Головні запобіжники на акумуляторі (SA)

№ А Опис
SA1 200 Генератор -C-
SA2 80 Підсилювач керма -J500-
SA4 80/60 Вентилятор радіатора -J293-
SA5 80 Живлення панелей салону
SA6 40/70 Реле нагріву (ТЕНи)

Блок запобіжників у багажнику (SD)

  • SD1 (175A): Живлення розподільної коробки.

  • SD2 (50A): Живлення запобіжників причепа.

  • SD3 (80A): Живлення основних систем салону.
