Будь-який електричний ланцюг вашого автомобіля захищений певними за номіналом потужності запобіжниками та реле. При появі будь-якої електричної несправності завжди слід починати ремонт саме з перевірки запобіжників.

Несправні запобіжники потрібно замінити на нові того ж номіналу, який можна визначити за кольором та написом на самому корпусі. Якщо новий запобіжник також перегорає, необхідно звернутися до спеціалізованого сервісу.

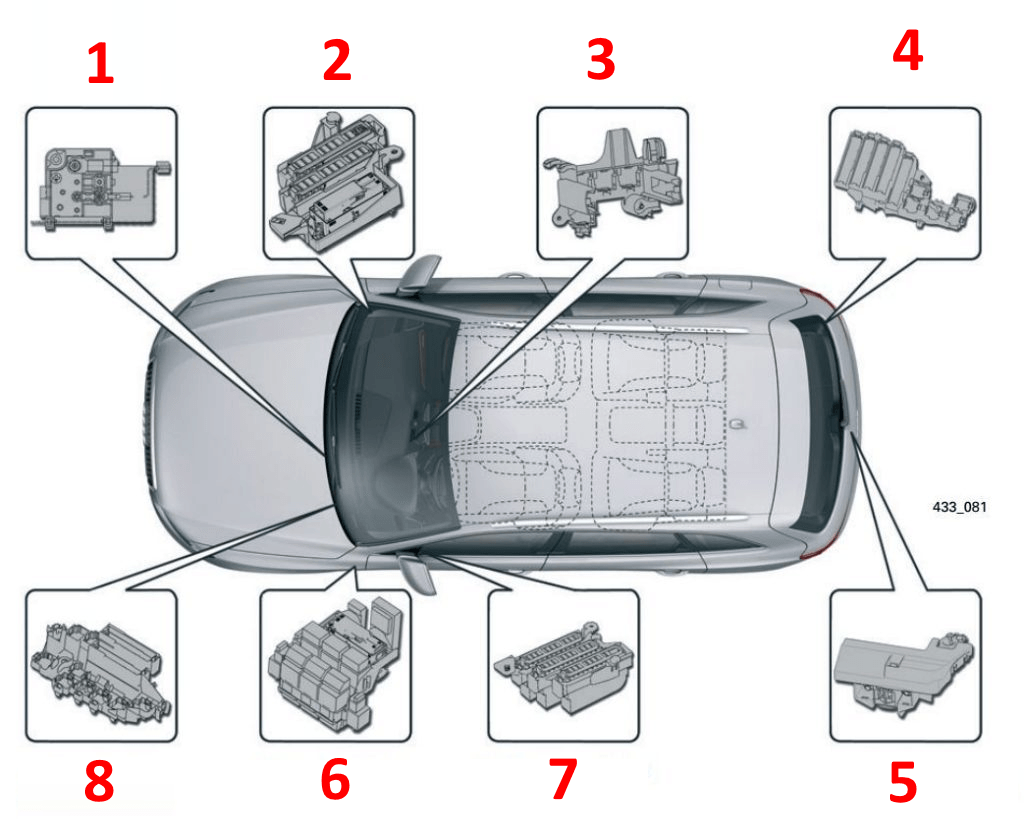

Розташування блоків у Audi Q5

  1. Блок у форкамері: запобіжники та роз’єм для пуску двигуна.

  2. Передня панель (праворуч): блок SC, доступ через бічну кришку торпедо.

  3. Простір для ніг водія: блок реле та блок керування бортовою мережею.

  4. Багажне відділення (праворуч): блок SF, за знімною панеллю обшивки.

  5. Клема акумулятора: головний запобіжник на плюсовій клемі.

  6. Нижня частина лівої стійки А: розподільна коробка.

  7. Передня панель (ліворуч): блок SB, доступ через бічну кришку торпедо.

  8. Блок E-Box: реле та запобіжники під капотом.

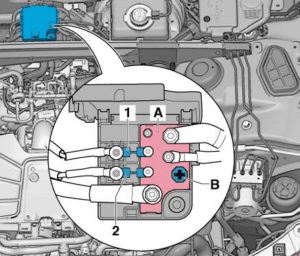

Блок запобіжників у водостоку (під капотом)

Цей блок розташований під капотом у зоні водозливного жолоба (короб приточного повітря).

Для автомобілів до 2012 р. в.

  • A — Розгалужувач 2 для клеми 30 -TV22-

  • B — Гніздо для запуску від зовнішнього джерела живлення -U6-

А Функція / компонент
1 40 / 60 Блок керування вентилятором 400 Вт / Блок керування вентилятором 600 Вт
2 110 Блок керування вентилятором 400 Вт

Примітка: На авто з вентиляторами 1000 Вт встановлюються запобіжники -S204- (600 Вт) та -S205- (400 Вт). На авто з вентиляторами 800 Вт — обидва по 400 Вт.


Для автомобілів з 2012 р. в. або з високовольтною системою (Hybrid)

  • A — Розгалужувач 2 для клеми 30 -TV22-

  • B — Гніздо для запуску від зовнішнього джерела живлення -U6-

А Функція / компонент
1 40 / 60 Керування вентилятором 400 Вт (2), Блок живлення та керування електроприводу -JX1- (1)
2 40 / 175 Керування вентилятором 400/600 Вт або Керування вентилятором 1000 Вт (3)
3 Живлення запобіжника -S126-, запобіжника -S328-
4 110 Блок керування гідропідсилювача керма -J500-

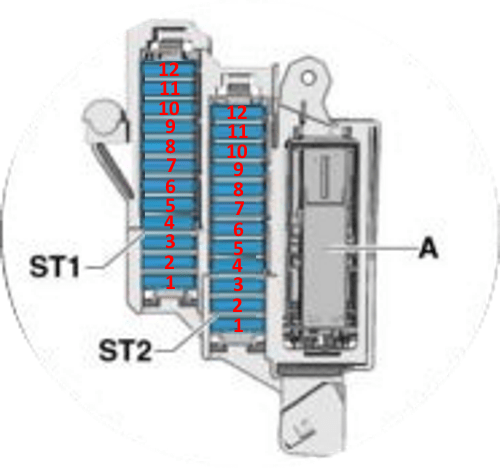

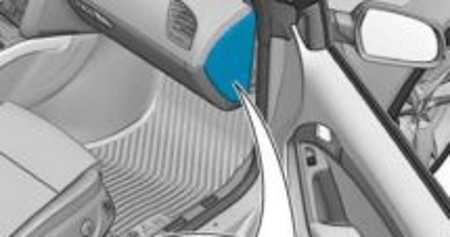

Блок запобіжників у правому торці передньої панелі (SC)

Розташований з боку пасажира. Для доступу необхідно зняти бічну пластикову кришку панелі приладів.

Панель ST1 (Чорна)

А Опис
1–4 Не використовується
5 5 Блок керування кермової колонки -J527-
6 Не використовується
7 5 16-контактний діагностичний роз’єм -T16-
8 5 Діагностичний інтерфейс шин даних -J533-
9 5 Реле малої потужності нагріву -J359-, реле 2 свічок розжарювання -J390- або блок додаткового повітряного обігрівача -J604-
10–12 Не використовується

Панель ST2 (Коричнева)

А Опис
1 5 CD-чейнджер -R41-, DVD-чейнджер -R161-, роз’єм для зовнішніх аудіоджерел -R199-
2 5 Модуль перемикання для Audi Drive Select (Charisma) -E592-
3 5 / 20 Дисплей передньої панелі -J685-, блок інформаційної системи -J794-, радіо -R-
4 5 Блок керування комбінації приладів -J285-
5 5 Діагностичний інтерфейс шин даних -J533-
6 5 Перемикач доступу та дозволу запуску -E415-
7 5 Вимикач світла -E1-
8 40 Блок керування приточного вентилятора -J126-
9 5 Блок керування електронного замка колонки (ELV) -J764-
10 10 Блок керування Climatronic -J255-
11 10 16-контактний діагностичний роз’єм -T16-
12 5 Блок керування кермової колонки -J527-

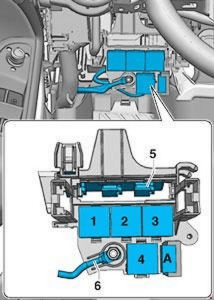

Блоки на кронштейні керування бортовою мережею

Блок реле / запобіжників -J519- (3)

А Легенда
А 40(2) 30(1) Запобіжник 1 блоку ABS -S123- (2); Запобіжник клеми 30 причепа -S77- (1)
  1. Не використовується.

  2. Реле циркуляційного насоса -J160- (3); Реле звукового сигналу -J413-; Реле затемнення дзеркала -J910- (4); Реле вакуумного насоса -J318- (6).

  3. Реле електроживлення клеми 15 -J329- (Запалювання).

  4. Пульт сигналізації таксі -J601- (5); Блок спецтранспорту -J608- (5); Реле навчального авто -J746- (7).

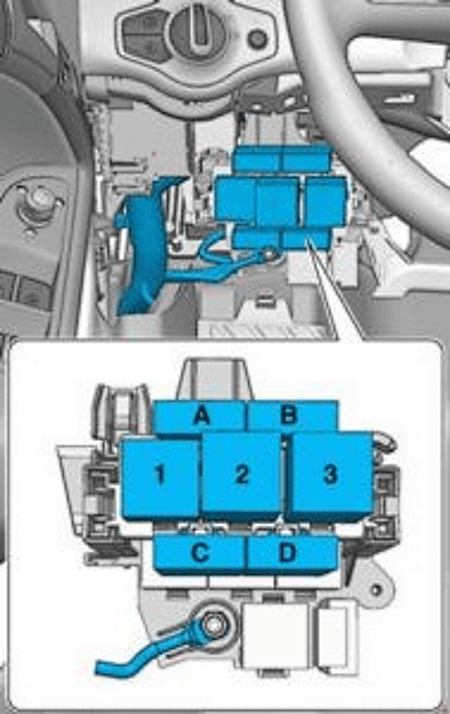

3-х секційна схема блоку реле та запобіжників

А Опис
C 40 Запобіжник автономного обігрівача -S126-
D 60 Запобіжник 2 автономного обігрівача -S328-

Реле:

  1. Блок керування додаткового повітряного обігрівача -J604-.

  2. Реле малої теплової потужності -J359- (дизель).

  3. Реле високої теплової потужності -J360- (дизель).

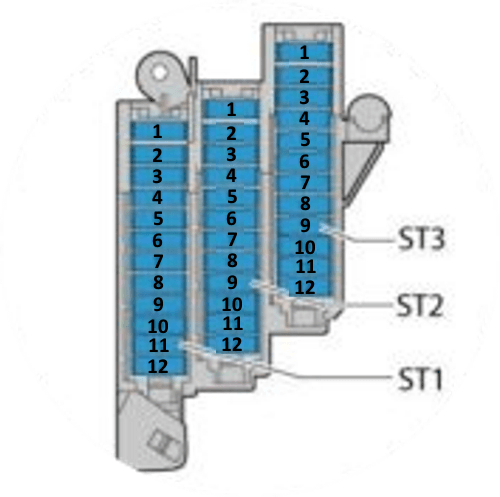

Блок у багажному відділенні -SF- (праворуч)

Панель ST1 (Чорна)

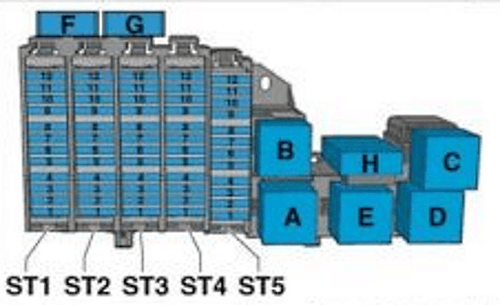

Блок запобіжників та реле в багажному відділенні — SF

Знаходиться за правою бічною обшивкою.

Панель ST1 (Чорна)

А Опис
1 30 / 10 Блок керування 2 кришки багажника -J756- (до 2009); Цифрова магнітола -R247- (з 2013)
2 10 Реле радіоізоляції -J84- (з 2013)
3 30 / 15 Блок кришки багажника -J605- (до 2009); Сигналізація -J616- (з 2010); Спецавтомобілі -J608- (з 2013)
4 5 / 15 Роз’єми -T2da/T2db- (до 2009); Сигналізація -J616- (з 2010); Зуммер -H3- (з 2013)
5 5 Панель керування спецсигналізацією -E507- (з 2010)
6 3 Блок керування тахографом -J621-; Реєстратор аварійних даних (з 2010)
7 20 Блок керування спецтранспортом -J608- (з 2010)
8 10 Реєстратор аварійних даних (з 2010)
9 10 Розетка 12 В №4 -U20- (з 2010)
10 10 Реле радіоізоляції -J84- (з 2010); Реле проблискового маячка -J630- (з 2013)
11 10 Реле радіоізоляції -J84- (з 2010); Радіо -R8- (з 2013)

Панель ST2 (Чорна)

А Опис
1 5 / 30 Датчик тиску в шинах -J502- (до 2009); Блок 2 кришки багажника -J756- (з 2010)
2–4 15 / 20 Блок керування розпізнавання причепа -J345-
5 5 Кнопка ручника -E538- (до 2009, з 2013); Кнопка AUTO HOLD -E540- (з 2010)
6 15 Електронний блок керування демпфуванням (підвіска) -J250-
7 30 Блок електромісцевого стоянкового гальма (ручник) -J540-
8 30 Центральний блок систем комфорту -J393-
9 5 / 35 Блок повного приводу -J492-; Датчик тиску в шинах -J502-
10–11 30 / 20 Центральний блок систем комфорту -J393-
12 5 Блок інтерфейсу системи визначення місцезнаходження -J843-; Діагностичний насос палива (з 2010)

Панель ST3 (Коричнева)

А Опис
1 30 Блок керування кришки багажника -J605- (з 2010)
2 15 / 20 Підкурювач -U1-; Розетки 12 В (-U5-, -U18-, -U19-); Інвертор 230 В (з 2013)
3 7,5–40 Радіо -R-; ТБ-тюнер -R78-; Стабілізатор напруги -J532-; Блок регулювання АКБ -J840-
4 30 / 40 Цифрова аудіосистема -J525-; Радіо -R-; Стабілізатор напруги -J532-
5 7,5 / 25 Блок інформаційної електроніки -J794-; Інвертор 230 В -U13- (з 2013)
6 30 Блок керування додаткового обігрівача -J364-
7 30 Блок стоянкового гальма -J540-
8 30 Перемикачі підігріву задніх сидінь (-E128-, -E129-)
9 / 11 30 / 15 Блоки керування дверей (передньої пасажирської та задньої правої)
12 25 / 30 Камера заднього виду -J772- (до 2009); Блок дозування присадок -J880- (з 2010)

Панель ST4 (Червона)

А Опис
1–3 15 Розетки 12 В (-U18-, -U5-, -U19-)
4 15 Підкурювач -U1- (до 2013)
5 5 Блок паркувального асистента -J791-
7 5 / 7,5 Адаптивний круїз-контроль -J428-; Паркувальний асистент -J791- (з 2010)
8 15 Мотор очищувача заднього скла -V12-
12 5 Подушки безпеки -J234-; Система AdBlue; Повний привід; Стоянкове гальмо

Блок реле (Багажник)

  • B: Реле радіоізоляції -J84-; Реле вентилятора -J937- (Hybrid); Реле системи AdBlue -J963-.

  • C / D: Реле обігріву заднього скла -J9-.

  • E: Реле розеток -J807-.

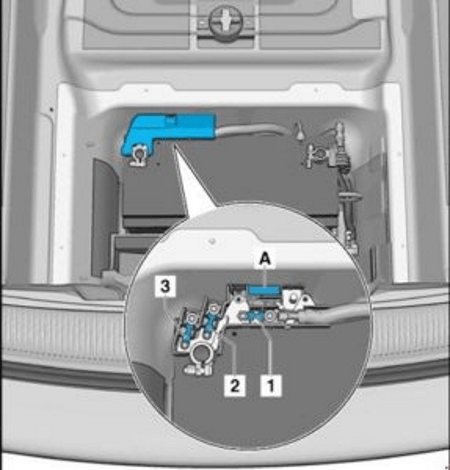

Акумуляторний ящик (Audi Q5 / Q3)

Схема головних запобіжників (на клемі акумулятора)

А Опис
1 110 Електроживлення бортової мережі та компонентів двигуна; Реле системи дозування присадки (AdBlue) -J963-
2 110 Електроживлення бортової мережі та компонентів двигуна; Запобіжник блоку керування ABS -S123-
3 40 / 50 / 80 / 110 Опції для навчальних авто (автошкол); Опція для орендованих авто; Опція для спецтранспорту (поліція, держоргани); Запобіжник блоку керування ABS -S123-

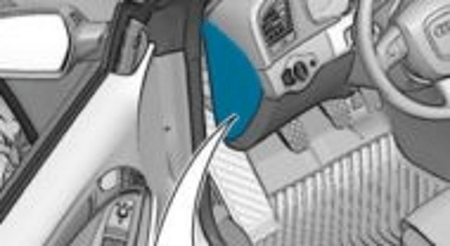

Блок запобіжників на лівій стороні передньої панелі (SB)

Цей блок розташований у лівому торці торпедо (з боку водія). Для доступу необхідно підчепити та зняти пластикову кришку панелі.

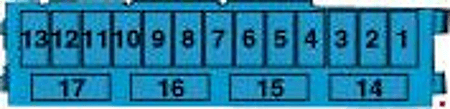

Таблиця запобіжників (Тип 1)

А Легенда (Функція / Компонент)
1 15 Блок керування АКПП -J217-, Мехатронік (S-tronic) -J743-
2 5 Датчик рівня та температури оливи -G266-
3 5 Блок керування двигуном -J623-, Блок керування електроприводом (Hybrid)
4 5 Блок керування двигуном -J623-
5 5 / 10 Клапан тиску палива -N276-, витратомір повітря -G70-
6 15 Блок керування двигуном -J623-
7 10 / 15 Елементи системи фаз ГРМ, реле вторинного повітря -J299-, клапани (-N75-, -N80-, -N112-), опора двигуна, насос охолодження -V51-
8 5 / 10 / 15 Датчики NOx (-G295-, -G687-), реле підсилювача гальм -J569-
9 5 Блок керування двигуном -J623-
10 10 / 15 Підігрівачі лямбда-зондів (-Z19-, -Z29-), підсилювач керма -J500-
11 15 Блок керування та вентилятори радіатора (-J293-, -V7-, -V177-)
12 5 Блок керування АКПП -J217-, Мехатронік -J743-
13 5 Блок компресора кондиціонера -J842- (Hybrid)
14 5 / 20 Реле живлення компонентів двигуна, Котушки запалювання (1–6)
15 5 Гідропідсилювач керма -J500-, підігрівачі лямбда-зондів
16 15 Термостат -F265-, блок свічок розжарювання -J179-, реле нагріву, клапани EGR, помпа охолодження -V188-
17 10 / 15 Насос охолодження низької температури -V468-, підігрівачі лямбда-зондів

Блок реле (Ліва сторона)

У цьому ж блоці встановлено ряд важливих системних реле:

  • A: Блок свічок розжарювання -J179- (дизель) або Реле живлення електроніки двигуна -J757- (бензин).

  • B: Реле стартера -J53- / Реле стартера 2 -J695-.

  • C: Реле насоса вторинного повітря -J299-.

  • D: Головне реле: Реле живлення клеми 30 -J317- (дизель) або Реле Motronic -J271- (бензин).

  • E: Реле паливного насоса -J17- або додаткового насоса охолоджувальної рідини (-J151-, -J496-).


Короткі позначення двигунів (для таблиці):

  1. (1) — 2.0 TFSI (3-тє покоління)

  2. (2) — Hybrid (Високовольтна система)

  3. (3) — 3.0 TFSI (6-циліндровий)

  4. (4) — 2.0 TDI (дизель)

  5. (5) — 3.0 TDI (дизель)

  6. (7) — Усі дизельні двигуни

  7. (8/9) — Бензинові двигуни (4 або 6 циліндрів)


Порада: Якщо двигун не заводиться або “троїть”, зверніть увагу на запобіжник №14 (Котушки запалювання) та реле D (Головне реле живлення).
