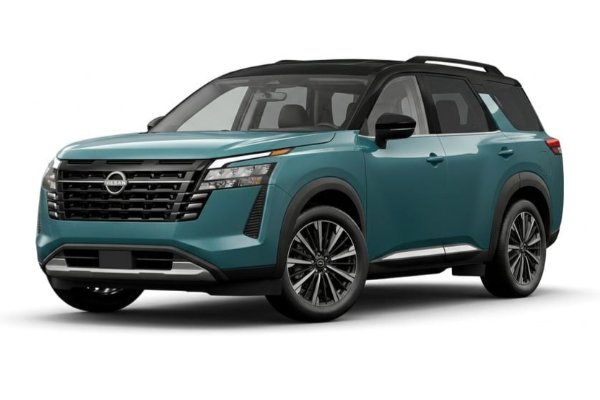

Nissan Pathfinder R53 представляє 5 поколінь модельного ряду Pathfinder , який випускався у 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках з бензиновими двигунами об’ємом 3,5 літра. У цій публікації ви можете знайти опис запобіжників та реле Nissan Pathfinder R53 зі схемами блоків запобіжників, їх розташуванням та фотографіями. Ми виділимо запобіжник, що відповідає за прикурювач.
Конструкція блоків може відрізнятися від зображеної та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників і реле розташований під панеллю приладів з боку водія.
Діаграма з призначенням зустрічі
Діаграма
Завдання
| 1 | Реле обігріву заднього скла |
| 2 | Зовнішнє дзеркало заднього виду (ліве, праве) |
| 3 | Система підігріву форсунок омивача лобового скла |
| 4 | Бездротовий зарядний пристрій |
| 5 | Датчик кута повороту керма |
| 6 | Комбінація приладів |
| 7 | Блок діагностики подушок безпеки та блок керування системою виявлення пасажирів |
| 8 | Блок керування гідропідсилювачем керма та EPS |
| 9 | 8-канальний CAN-шлюз, дзеркало з автоматичним затемненням, блок керування AVAS, перемикач режимів руху, датчик відстані, блок передньої камери та бічний радар (лівий, правий) |
| 10 | Роз’єм даних |
| 11 | Модуль керування шасі |
| 12 | Передній замок дверей |
| 13 | Система безключового доступу та запуску двигуна |
| 14 | Задній замок дверей |
| 15 | БКМ |
| 16 | 8-канальний CAN-шлюз |
| 17 років | Модуль зв’язку зарядного обладнання та TCU |
| 18 років | – |
| 19 років | Допоміжний роз’єм (розетка живлення в задньому багажнику) |
| 20 | Вимикач стоянкового гальма |
| 21 рік | BCM та вимикач стоп-сигналів |
| 22 | Система повного приводу 4WD |
| 23 | – |
| 24 | Блок перемикача автоматичного блокування та закриття задніх дверей, освітлення багажного відділення, підсвічування карти, декоративне освітлення (ліве, праве), додаткова розетка (MDL, MDR, MFL, MFR), персональне освітлення, заднє внутрішнє освітлення, внутрішнє освітлення (без люка) та сонцезахисний козирок (лівий, правий) |
| 25 | Блок керування аудіовізуальним пристроєм |
| 26 | Блок керування системою Hands-free з датчиками, без підключення та перемикача пам’яті положення сидіння (водій, пасажир) |
| 27 | USB-адаптер |
| 28 | Аудіосистема BOSE AMP |
| 29 | Комбінація приладів |
| 30 | БКМ |
| 31 | Датчик світла та дощу, електричний люк та електрична сонцезахисна шторка |
| 32 | Привід/електричний блок ABS та вимикач стоп-сигналів |
| 33 | – |
| 34 | Запасний |
| 35 | Запасний |
| 36 | Запасний |
| 37 | Запасний |
| 38 | Запасний |
| 39 | Запасний |
| 40 | 8-канальний CAN-шлюз, блок керування ADAS 2, блок керування системою кругового огляду, модуль керування шасі, блок керування сонаром та спіральний кабель |
| 41 | Фара (ліва, права) |
| 42 | Інтелектуальне гальмо з потужністю |
| 43 | Задній USB-порт для зарядки |
| 44 | Важіль вибору |
| 45 | Модуль керування дзеркалом заднього пасажира та головний вимикач електросклопідйомників |
| 46 | – |
| 47 | – |
| 48 | Проекційний дисплей |
| 49 | Правий задній електричний склопідйомник |
| 50 | Лівий задній електричний склопідйомник |
| 51 | Електричний склопідйомник (з боку пасажира) |
| 52 | Електричний склопідйомник (з боку водія) |
| 53 | Аварійна сигналізація, покажчики повороту |
| 54 | Ліве переднє сидіння |
| 55 | Переверніть нам місця 3-го |
| 56 | Задній склоочисник |
| 57 | Праве переднє сидіння |
| 58 | Заходьте 2-м |
| 59 | Перемикач переднього електросклопідйомника (з боку пасажира), автомобілі з одним дотиком до електросклопідйомника дверей водія; |
| 60 | Насос омивача |
| 61 | Розетка живлення консолі (прикурювач) |
| 62 | Реле підігріву керма |
| 63 | Розетка живлення консолі (прикурювач) |
| 64 | Двигун вентилятора |
| 65 | |
| 66 | Підігрів сидінь другого ряду (лівого, правого) |
| 67 | Підігрів першого сидіння (лівого, правого) |
| 68 | – |
| 69 | – |
| 70 | – |
| ФФ | – |
| ГГ | – |
| ГГ | – |
| ІІ | – |
| J1 | Реле запалювання 2 |
| J2 | Реле освітлення салону |
| J3 | Реле запалювання |
| J4 | Реле обігріву заднього скла |
| J5 | Додаткове реле |
| J6 | Реле електросклопідйомників |
| Джей Джей | Електричні задні двері (багажник) |
| КК | |
| ЛЛ | Двигун вентилятора |
Передній прикурювач керується запобіжниками під номерами 61 та 63, розрахованими на 20 А.
Моторний відсік
Під капотом у моторному відсіку встановлено ще 3 блоки запобіжників.
1-й блок запобіжників
Фото
Діаграма
Розподіл
- IGN_REV_LAMP / AC_VALVE – (REV_LAMP – ліхтарі заднього ходу (від запалювання) / AC_VALVE – електромагнітний клапан кондиціонера)
- IGN_AT – Система керування автоматичною коробкою передач (живлення ЕБУ автоматичної коробки передач від замка запалювання)
- AGN_AIRBAG / ABS – Подушка безпеки та блок ABS (антиблокувальна система гальм)
- ПРИВОД – Різні приводи двигуна (дросельна заслінка, клапани керування турбіною тощо, залежно від конфігурації)
- IGN_ECM – Блок керування двигуном (ECM / ECU), живлення подається при ввімкненому запалюванні
- FR_WIPER – Передні склоочисники
- IGN_WASHER_MTR – Насос омивача лобового скла (живлення від системи запалювання)
- BAT_ABS – Постійне живлення блоку ABS (надходить безпосередньо від акумулятора)
- FUEL_PUMP – Паливний насос
2-й блок запобіжників
Фото, наприклад
Звірте призначення елементів у цьому блоці зі схемою на звороті обкладинки. Ми також можемо додати її, якщо ви поділитеся цією інформацією з нами.
Основний блок запобіжників високої потужності, виконаний у вигляді плавкої вставки, кріпиться до позитивного виводу акумулятора.
