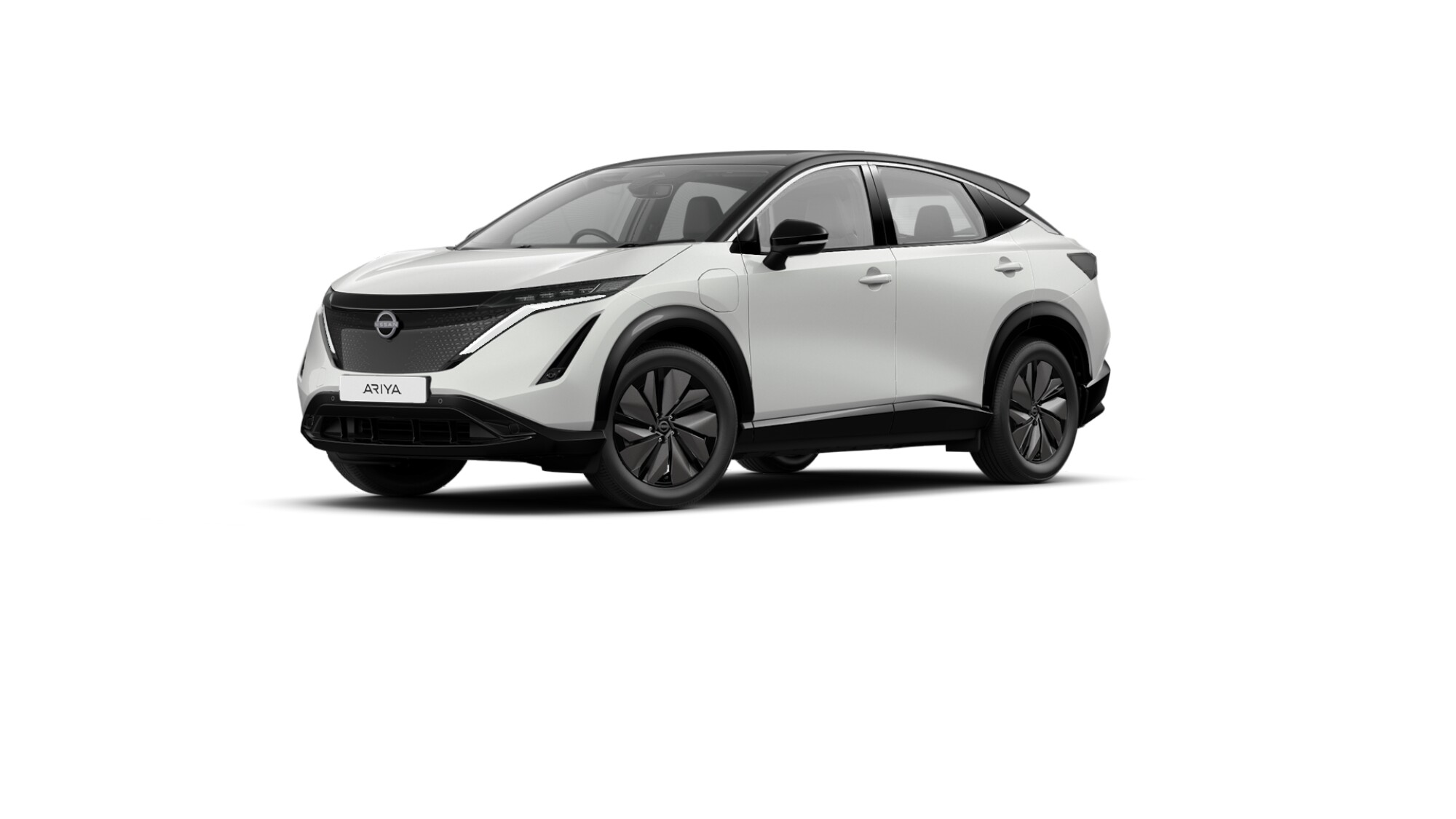

Електромобіль Nissan Ariya надійшов у продаж у 2022 році та виробляється донині. У нашій статті ви знайдете опис запобіжників та реле Nissan Ariya зі схемами блоків запобіжників, фотографіями та розташуванням. Зверніть увагу на запобіжник, який відповідає за прикурювач.
Конструкція блоків може відрізнятися від зображеної та залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників і реле розташований за бардачком з боку пасажира. Щоб отримати до нього доступ, відкрийте бардачок і зніміть захисну кришку з правого боку.
Фотоприклад блоку запобіжників
Звірте призначення елементів зі схемою на звороті кришки блоку.
Діаграма
Завдання
| 1 | Реле обігріву заднього скла |
| 2 | Зовнішнє дзеркало заднього виду (ліве, праве) |
| 3 | – |
| 4 | Бездротовий зарядний пристрій |
| 5 | Датчик кута повороту керма |
| 6 | Комбінація приладів |
| 7 | Блок діагностики подушок безпеки та блок керування системою виявлення пасажирів |
| 8 | – |
| 9 | 8-канальний CAN-шлюз, дзеркало з автоматичним затемненням, блок керування AVAS, перемикач режимів руху, датчик відстані, блок передньої камери та бічний радар (лівий, правий) |
| 10 | Роз’єм для передачі даних |
| 11 | Модуль керування шасі |
| 12 | Замок вхідних дверей |
| 13 | – |
| 14 | Замок задніх дверей |
| 15 | Модуль зв’язку зарядного обладнання та TCU |
| 16 | 8-канальний CAN-шлюз |
| 17 років | БКМ |
| 18 років | Система запуску та стартер |
| 19 років | – |
| 20 | Вимикач стоянкового гальма |
| 21 рік | BCM та вимикач стоп-сигналів |
| 22 | Інтелектуальні системи допомоги водієві та їхні компоненти |
| 23 | – |
| 24 | Освітлення багажного відділення, освітлення карти, декоративне освітлення (ліве, праве), додатковий роз’єм (MDL, MDR, MFL, MFR), персональне освітлення, заднє освітлення салону, освітлення салону (без люка) та сонцезахисний козирок (лівий, правий) |
| 25 | Блок керування аудіовізуальним пристроєм |
| 26 | Блок керування системою Hands-free з датчиками, без підключення та перемикача пам’яті положення сидіння (водій, пасажир) |
| 27 | Центральний дисплей |
| 28 | Аудіосистема BOSE AMP |
| 29 | Комбінація приладів |
| 30 | БКМ |
| 31 | Датчик світла та дощу, двигун люка та двигун сонцезахисної шторки |
| 32 | Електродвигун/блок ABS та вимикач стоп-сигналів |
| 33 | Блок керування гідропідсилювачем керма та система EPS |
| 34 | Запасний |
| 35 | Запасний |
| 36 | Запасний |
| 37 | Запасний |
| 38 | Запасний |
| 39 | Запасний |
| 40 | 8-канальний CAN-шлюз, блок керування ADAS 2, блок керування системою кругового огляду, модуль керування шасі, блок керування сонаром та спіральний кабель |
| 41 | Фара (ліва, права) |
| 42 | Інтелектуальне гальмо з електричним приводом |
| 43 | Адаптивне дальнє світло лівого світла |
| 44 | Важіль селектора |
| 45 | Модуль керування дзеркалом на пасажирських дверях та головний перемикач склопідйомника |
| 46 | USB-зарядний пристрій |
| 47 | Адаптивне дальнє світло праворуч |
| 48 | Проекційний дисплей |
| 49 | Електропривід заднього правого склопідйомника |
| 50 | Електропривід заднього лівого склопідйомника |
| 51 | Електропривід склопідйомника (з боку пасажира) |
| 52 | Електропривід склопідйомника (з боку водія) |
| 53 | Блок ключа без ключа |
| 54 | Ліве переднє сидіння |
| 55 | Аварійна сигналізація, покажчики повороту |
| 56 | Задній склоочисник |
| 57 | Праве переднє сидіння |
| 58 | Система накопичення електроенергії |
| 59 | – |
| 60 | – |
| 61 | Роз’єм живлення на консолі (прикурювач) |
| 62 | Реле підігріву керма |
| 63 | – |
| 64 | – |
| 65 | – |
| 66 | Підігрів сидінь другого ряду (лівого, правого) |
| 67 | Підігрів сидінь першого ряду (лівого, правого) |
| 68 | – |
| 69 | Система запуску та стартер |
| 70 | – |
| ФФ | – |
| ГГ | Регулювання рульової колонки |
| ГГ | Гальмівний конденсатор (рекуперація) |
| ІІ | – |
| J1 | Реле запалювання 2 |
| J2 | Реле освітлення салону |
| J3 | Реле запалювання |
| J4 | Реле обігріву заднього скла |
| J5 | Реле додаткового обладнання |
| J6 | Реле електричних склопідйомників |
| Джей Джей | Електричний привід задніх дверей (багажника) |
| КК | Зменшення шуму |
| ЛЛ | Вентиляторний двигун |
Передній прикурювач захищений запобіжником № 61 на 20 А.
Моторний відсік
Ще один блок запобіжників розташований під капотом з правого боку.
Фото – схема
Позначення
- Ф01 –
- F02 BAT ABS КЛАПАНИ – ABS клапани
- F03 ПАЛИВНИЙ НАСОС – Паливний насос
- F04 ПРИВОД1 – Привід 1 (дросельна заслінка, клапан керування турбіною тощо, залежно від конфігурації)
- F05 ПРИВОД3 – Привід 3
- F06 ПРИВОД2 – Привід 2
- F07 ПРИВОД4 – Привід 4
- F08 ПРИВОД 5 – Привід 5
- F09 WIPER – Склоочисник лобового скла
- F10 МОТОР ОМИВАЧА – Насос омивача
- F11 AT/PG – Блок керування автоматичною коробкою передач
- F12 ПОДУШКА БЕЗПЕКИ – Подушки безпеки
- F13 ЛАМПА ЗАДНЬОГО ХОДУ / КЛАПАН КОНДИЦІОНЕРА – Ліхтарі заднього ходу / клапан кондиціонера
- Ф14 –
- F15 ECM – Блок керування двигуном
На позитивному виводі акумулятора також можуть бути високопотужні запобіжники.
