У цій статті ми розглядаємо перше покоління Acura EL (1.6EL), що випускалося з 1997 по 2000 рік. Тут ви знайдете діаграми запобіжників Acura EL 1997, 1998, 1999 та 2000, отримати інформацію про розташування панелей запобіжників всередині автомобіля, і дізнатися про призначення кожного запобіжника (розкладка запобіжника).
Пасажирський відсік Запобіжник Box

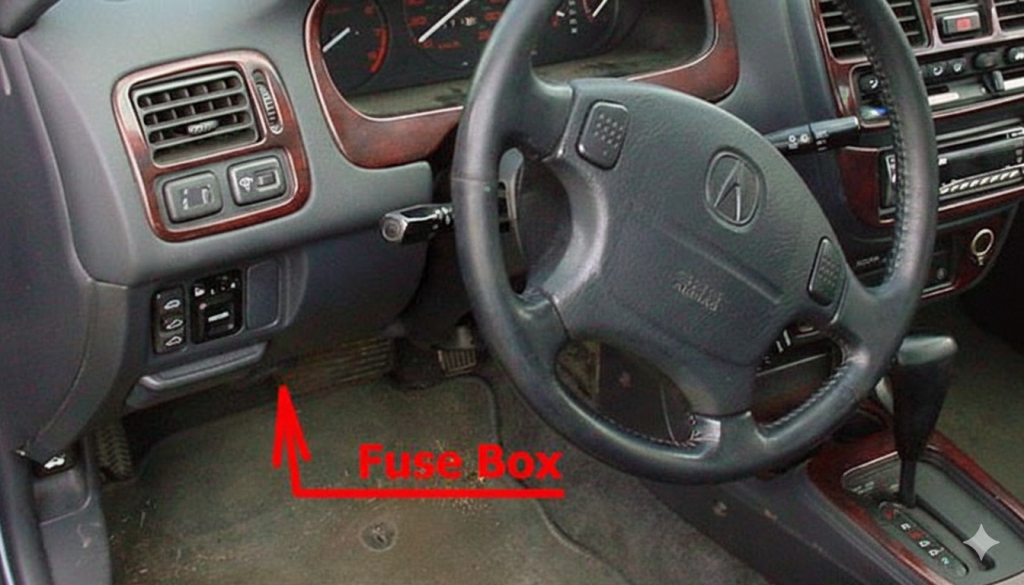

Розташування коробки запобіжників
Внутрішня коробка запобіжників розташована під приладовою панеллю.

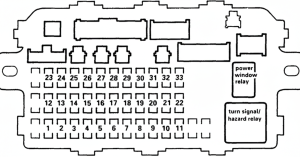

Діаграма запобіжника
Призначення запобіжників в панелі приладів
| № | Ампс | Схема (схеми) Захищена |
|---|---|---|
| 1 | – | Не використовується |
| 2 | – | Не використовується |
| 3 | – | Не використовується |
| 4 | 10А | Резистор Права фара (дальнє світло) |
| 5 | 10А | Індикатор дальнього світла Ліва фара (дальнє світло) Резистор |
| 6 | – | Не використовується |
| 7 | 20А | Лівий задній двигун вікна живлення |
| 8 | 20А | Правий задній двигун вікна живлення |
| 9 | – | Не використовується |
| 10 | 20А | Двигун вікна переднього пасажира |
| 11 | 20А | Двигун вікна водія Головний вимикач вікна живлення |
| 12 | 7.5A | Поворот сигнал/реле небезпеки |
| 13 | 15А | Основне реле PGM-Fl Блок СРС (ВА) |
| 14 | 7.5A | Блок круїз-контролю Блок безключового/контролю безпеки |
| 15 | 7.5A | Генератор Світло системи зарядки (Колір дроту: BLK/WHT) Електромагнітний клапан керування продувкою EVAP Датчик нагрітого кисню Вторинний нагрітий датчик кисню Датчик швидкості автомобіля |
| 16 | 7.5A | Блок управління АБС Реле дефоггера заднього скла |
| 17 | 7.5A | Реле зчеплення компресора кондиціонера Термостат кондиціонера Реле вентилятора конденсатора Панель керування нагрівачем Двигун керування режимом Привід силового дзеркала Потужність дзеркало дефоггер Реле вентилятора радіатора Двигун управління рециркуляцією Опція роз’єм |
| 18 | 7.5A | Блок управління денним runninq liqhts |
| 19 | 7.5A | Резервне освітлення |
| 20 | 10А | Блок управління денними ходовими вогнями Блок безключового/контролю безпеки |
| 21 | 10А | Права фара (низький промінь) |
| 22 | 10А | Ліва фара (низький промінь) |
| 23 | 10А | Блок СРС (ВБ) |
| 24 | 7.5A | Місячний дах відкритий реле Місячний дах замикання реле Реле вікна живлення |
| 25 | 7.5A | схема індикатора ABS Схема затемнення положення зубчастої передачі A/T Годинник Круїз індикатор ланцюга Калібр в зборі Блок управління блокуванням Соленоїд блокування перемикання передач Схема індикатора SRS Інтегрований блок управління |
| 26 | 20А | Двигун склоочисника Мотор омивача вітрового скла |
| 27 | 15А | Аксесуар розетка живлення |
| 28 | 15А | Аудіо блок Стереопідсилювач (звукова система AFB) Опція роз’єм |
| 29 | – | Не використовується |
| 30 | 7.5A | Світло аудіоблока A/T положення передач консольного світла Схема затемнення індикатора положення зубчастої передачі A/T Годинник Круїз індикатор ланцюга Круїз головний вимикач світло Контролер яскравості тире світла Калібрувальні ліхтарі Світло вимикача попередження про небезпеку Підсвічування панелі керування обігрівачем Інтегрований блок управління Опція роз’єм |
| 31 | 7.5A | ECM (М/Т) PCM (A/T) Основне реле PGM-FI Блок безключового/контролю безпеки Реле стартового різання Інтегрований блок управління |
| 32 | 7.5A | Передні паркувальні вогні Ліхтарі номерних знаків Задні ліхтарі |
| 33 | 7.5A | Соленоїд блокування ключа |
Коробка запобіжників відсіку двигуна

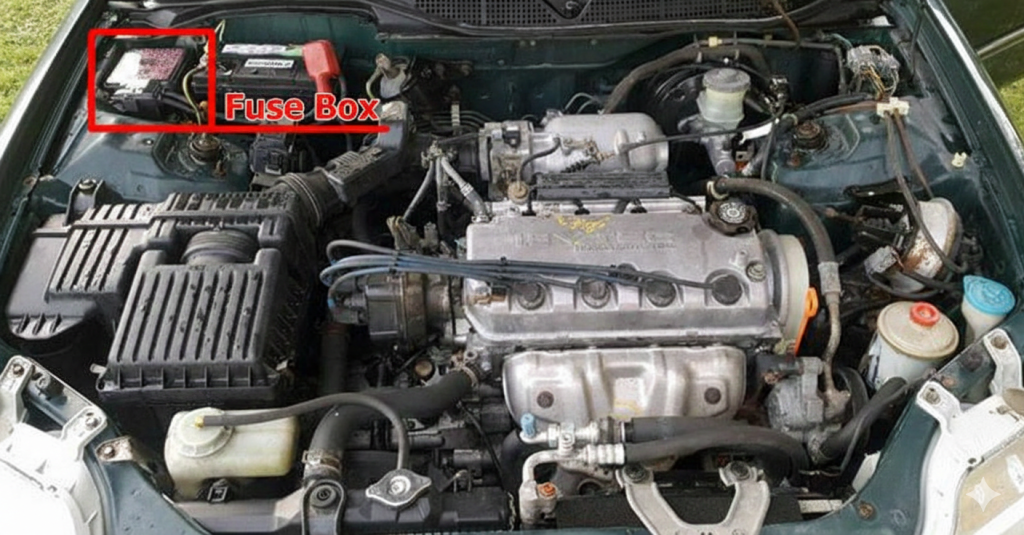

Розташування коробки запобіжників
Коробка запобіжника під капотом знаходиться з боку пасажира, поруч з акумулятором.

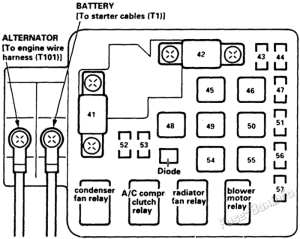

Діаграма запобіжника
Призначення запобіжників в моторному відсіку
| № | Ампс | Схема (схеми) Захищена |
|---|---|---|
| 41 | 80А | Все |
| 42 | 40А | Вимикач запалювання (BAT) |
| 43 | 7.5A | Стельовий світильник Роз’єм каналу передачі даних Багажник світло Інтегрований блок керування (реле запобіжника під приладовою панеллю/гніздо коробки) |
| 44 | 15А | Основне реле PGM-FI |
| 45 | – | Не використовується |
| 46 | 40А | Реле вікна живлення |
| 47 | 7.5A | Аудіо блок Годинник ECM (М/Т) Панель керування нагрівачем PCM (A/T) Індикатор безпеки |
| 48 | 30А | № 20, 33 запобіжники (у тузі під приладовою панеллю/релейній коробці) № запобіжники 21, 22 (через реле захисної фари або низький вимикач затемнення) Комбінований вимикач світла |
| 49 | – | Не використовується |
| 50 | 30А | Заднє скло дефоггер |
| 51 | 20А | Блок безключового/контролю безпеки Місячний двигун |
| 54 | 40А | Опція роз’єм |
| 55 | 40А | Двигун повітродувки |
| 56 | 20А | Мотор вентилятора конденсатора Муфта компресора кондиціонера |
| 57 | 20А | Мотор вентилятора радіатора |

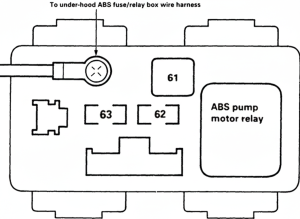

ABS Запобіжник Box
ABS Запобіжник Box
| № | Ампс | Схема (схеми) Захищена |
|---|---|---|
| 61 | 40А | ABS насос двигуна |
| 62 | 7.5A | Блок управління АБС (МКК) |
| 63 | 20А | Блок управління АБС (ББ) |
