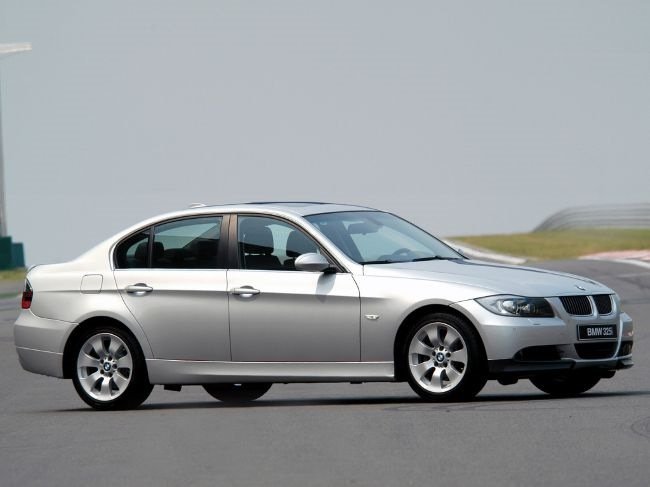

BMW E90 — це автомобільна платформа, на якій побудовано п’яте покоління BMW 3 серії. Початок виробництва седана e90 – 2005 рік. Універсал (E91), купе (E92) і кабріолет (E93) надійшли у виробництво в кінці 2006 року. Випуск продовжувався в 2007, 2008, 2009, 2010, 2011 роках. , 2012 та 2013. За цей час автомобіль пережив один рестайлінг. Ми надаємо загальну інформацію про запобіжники та реле bmw e90 зі схемами коробок та їх розташуванням.
На різних моделях список розташування запобіжників може дещо відрізнятися, ми наводимо схеми найпоширеніших модифікацій BMW 3-ї серії.
Блок запобіжників у салоні
Він розташований у бардачку (також називається бардачком). Щоб отримати доступ, поверніть дві засувки та зніміть захисну кришку. Якщо у вас виникли труднощі з цим, перегляньте відео в кінці статті.
На зворотному боці захисної кришки має бути брошура з розташуванням запобіжників і реле. Це виглядає приблизно так.
Справжнє фото коробки
Тип 1
Призначення
| 1 | Реле двигуна склоочисника | |
| 2 | Реле підігріву заднього скла | |
| 3 | Реле заднього склоочисника | |
| 4 | – | |
| 5 | Реле насоса омивача фар | |
| 6 | Реле насоса вихлопного повітря | |
| F1 | (15A) ^ 08/05: електронний блок керування коробкою передач | |
| F2 | (5A) Модуль керування вибором антени | |
| F3 | – | |
| F4 | (5A) Модуль керування замком запалювання | |
| F5 | (7,5A) | |
| F6 | (15A) Модуль керування трансмісією (ECM) | |
| F7 | (20A) Модуль керування допоміжним нагрівачем | |
| F8 | (5A) | |
| F9 | (10A) Модуль контролю дистанції (круїз-контроль) | |
| F10 | (15A) Буксирування Модуль керування складанням панелі | |
| F11 | (10A) Аудіосистема | |
| F12 | (20A) | |
| F13 | (5A) | |
| F14 | – | |
| F15 | – | |
| F16 | (15A) Гурни | |
| F17 | – | |
| F18 | (5A) CD-чейнджер | |
| F19 | (7,5A) | |
| F20 | (5A) | |
| F21 | (7,5A) | |
| F22 | (10A) Модуль контролю дистанції (круїз-контроль) ) | |
| F23 | (10A) | |
| F24 | (5A ) Модуль контролю тиску в шинах | |
| F25 | (10A) | |
| F26 | (10A) Телематика BMW e90 | |
| F27 | (5A) | |
| F28 | (5A) | |
| F29 | (5A) | |
| F30 | (20A) BMW 3 E90 запобіжник прикурювача | |
| F31 | (30A) 08/05 : система ABS | |
| F32 | (30A) | |
| F33 | (30A) Передні сидіння з електроприводом | |
| F34 | (30A) Вихідний підсилювач аудіосистеми | |
| F35 | (20A) 08/05: Керування двигуном | |
| F36 | (30A) | |
| F37 | (30A) Передні сидіння з електроприводом | |
| F38 | (30A) | |
| F39 | (30A) Склоочисник | |
| F40 | (20A) | |
| F41 | (30A) | |
| F42 | (30A) | |
| F43 | (30A) Омивачі фар | |
| F44 | (30A) Модуль керування причепом | |
| F45 | (20A) | |
| F46 | (30A) Обігрів заднього скла | |
| F47 | (20A) | |
| F48 | – | |
| F49 | (30A) Підігрів передніх сидінь | |
| F50 | (40A) ) | |
| F51 | (50A) Модуль керування вимикачем запалювання | |
| F52 | (50A) | |
| F53 | (50A) | |
| F54 | (60A) Керування двигуном | |
| F55 | – | |
| F56 | (15A) Центральний замок bmw e90 | |
| F57 | (15A) Центральний замок | |
| F58 | (5A) | |
| F59 | (5A) Рульова колонка модуль керування | |
| F60 | (7,5A) Електронний блок керування кондиціонером | |
| F61 | (10A) | |
| F62 | (30A) Задні електросклопідйомники з електроприводом | |
| F63 | (30A) | |
| F64 | (30A) Задні склопідйомники з електроприводом | |
| F65 | (40A) Система ABS | |
| F66 | (50A) | |
| F67 | (50A) Модуль керування двигуном повітродувки обігрівача кондиціонера | |
| F68 | – | |
| F69 | (50A) Двигун вентилятора охолодження | |
| F70 | – |
Окремо виділяємо прикурювач запобіжник.
Тип 2
Схема
Позначення
| 1 | Реле заднього склоочисника | |
| 2 | Реле двигуна склоочисника | |
| 3 | – | |
| F1 | (10A) Модуль керування дугою крену | |
| F2 | (5A) | |
| F3 | – | |
| F4 | (5A) Модуль керування вимикачем запалювання | |
| F5 | (20A) Паливний насос | |
| F6 | (15A) 08/07: Електронний блок керування коробкою передач | |
| F7 | (20A) Модуль керування допоміжним нагрівачем | |
| F8 | (20A) Вихідний підсилювач аудіосистеми | |
| F9 | (10A) Модуль контролю дистанції (круїз-контроль) | |
| F10 | (15A) Модуль керування складанням фаркопа | |
| F11 | (10A) ^ 08 /07 Аудіосистема | |
| F12 | (20A) | |
| F13 | (5A) Модуль керування контролером тиску в шинах | |
| F14 | – | |
| F15 | (5A) Датчик чистого повітря (конд іціонування) | |
| F16 | (15A) ^ 08/07 Гурни | |
| F17 | (10A) | |
| F18 | (5A) Модуль керування вибором антени | |
| F19 | (7.5A) Протиугінна система | |
| F20 | (5A) | |
| F21 | (7,5A) | |
| F22 | (10A) Модуль контролю дистанції (круїз-контроль) | |
| F23 | (10A) | |
| F24 | (5A) Модуль контролю тиску в шинах | |
| F25 | (10A) Монітор ременів безпеки | |
| F26 | (10A) Тема | |
| F27 | (5A) | |
| F28 | (5A) | |
| F29 | (5A) Підігрів сидінь | |
| F30 | (20A) Прикурювач | |
| F31 | (20A) Модуль керування мультимедіа | |
| F32 | (30A) Модуль керування живленням лівого переднього сидіння | |
| F33 | (5A) | |
| F34 | (5A) CD-чейнджер | |
| F35 | (30A) Система ABS tem | |
| F36 | (30A) | |
| F37 | (10A ) | |
| F38 | (30A) | |
| F39 | (30A ) | |
| F40 | (7,5A) | |
| F41 | ( 30A) | |
| F42 | (40A) | |
| F43 | ( 30A) Омивачі фар | |
| F44 | (30A) Модуль керування причепом | |
| F45 | (40A) | |
| F46 | (30A) Обігрів заднього скла | |
| F47 | (20A) Розетка причепа | |
| F48 | – | |
| F49 | (30A) 08/07: модуль керування правим переднім електроприводом сидіння | |
| F50 | (10A) ECM | |
| F51 | (50A) Модуль керування вимикачем запалювання | |
| F52 | (20A) | |
| F53 | (20A) | |
| F54 | (30A) Модуль керування причепом | |
| F55 | – | |
| F56 | (15A ) Центральний замок | |
| F57 | (15A) Центральний замок | |
| F58 | (5A) | |
| F59 | (5A) Модуль керування рульовою колонкою | |
| F60 | (7,5A) Електронний блок керування кондиціонером | |
| F61 | (10A) | |
| F62 | (30A) Задні склопідйомники з електроприводом | |
| F63 | (30A) | |
| F64 | (30A) Задні електросклопідйомники з електроприводом | |
| F65 | (40A) Система ABS | |
| F66 | (50A) | |
| F67 | ( 30A) Модуль керування двигуном повітродувки обігрівача кондиціонера | |
| F68 | (40A) | |
| F69 | (50A) Двигун вентилятора охолодження | |
| F70 | – | |
| F71 | (20A) Електричний роз’єм причепа | |
| F72 | – | |
| F73 | – | |
| F74 | (10A) | |
| F75 | (10A) | |
| F76 | (20A/30A) | |
| F77 | (30A) | |
| F78 | (30A) | |
| F79 | (30A) | |
| F80 | – | |
| F81 | (30A) Модуль керування причепом | |
| F82 | – | |
| F83 | – | |
| F84 | (30A) Омивачі фар | |
| F85 | – | |
| F86 | – | |
| F87 | – | |
| F88 | (20A) ^ 08/07: Керування двигуном | |
| F89 | Запасний | |
| F90 | Запасний | |
| F91 | Запасний | |
| F92 | Запасний | |
| F93 | Запасний | |
| F94 | Запасний | |
| F95 | Запасний |
Запобіжник номер 30 на 20А відповідає за прикурювач.
