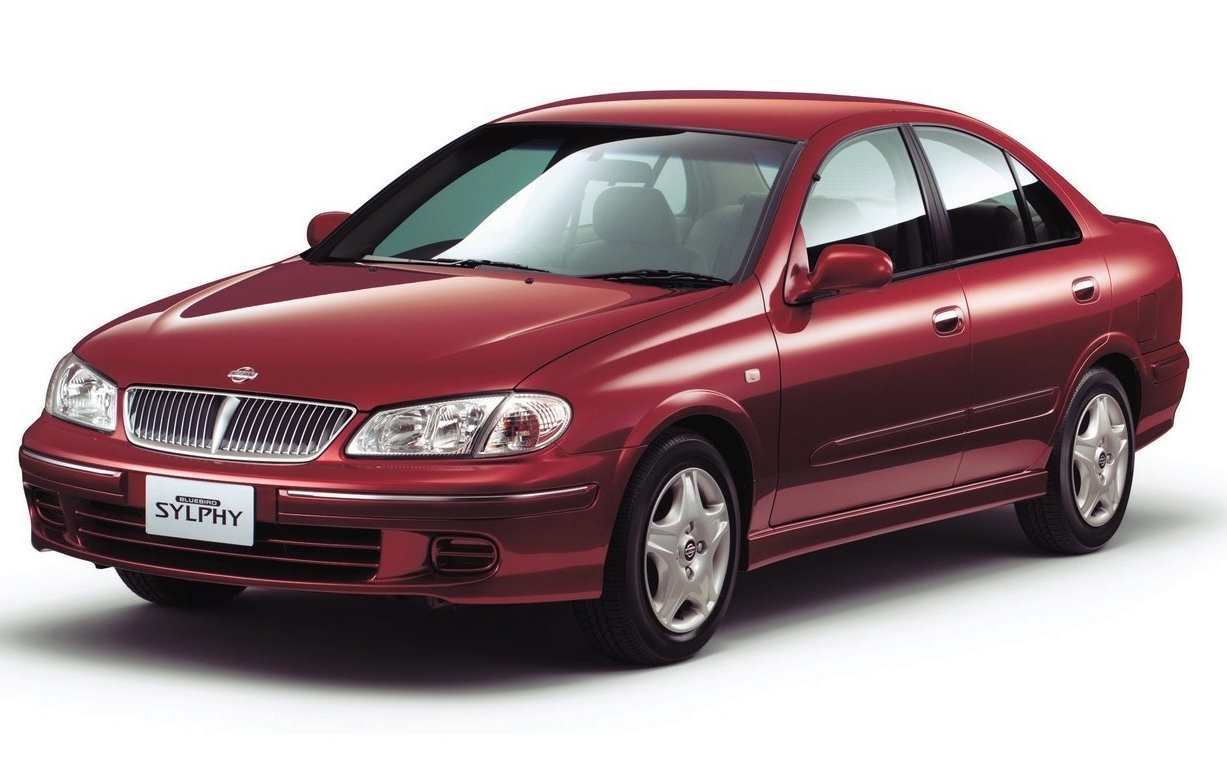

Під назвою Nissan Bluebird випускалося ціле сімейство легкових автомобілів . Залежно від покоління, Bluebird був доступний у кузовах седан, універсал та хетчбек. За весь час було представлено 10 поколінь цієї моделі. Найпопулярнішим було останнє покоління U14, що випускалося в 1996, 1997, 1998, 1999, 2000 та 2001 роках. Цю модель замінив Nissan Bluebird Sylphy, який виробляється досі. У цій публікації ви знайдете інформацію про розташування блоків запобіжників і реле Nissan Bluebird U14 та Nissan Bluebird Sylphy , а також фотографії самих блоків, їх схеми та розшифровку позначення.
Місця розташування
Діаграма
У цій серії є 3 блоки із запобіжниками та реле. Перший знаходиться в салоні, праворуч від керма. Другий — під капотом, поруч з акумулятором та блоком реле біля бочки з рідиною омивача.
Зверніть увагу, що залежно від конфігурації та типу двигуна, ланцюги запобіжників відрізняються. Зверніть увагу на точне призначення з описом на захисній кришці. Переклад з англійської мови ми надамо в кінці статті.
Ніссан Блюберд U14
Пасажирський салон
Фото
Діаграма
Завдання
| 1 | 15A Вентилятор двигуна |
| 2 | 15A Вентилятор двигуна |
| 3 | 10A Модуль керування трансмісією (TCM) |
| 4 | Реле обігріву заднього скла 20A |
| 5 | Реле обігріву заднього скла 20A |
| 6 | Реле кондиціонера 10A, підсилювач терморегулятора |
| 7 | 10A Підігрітий кисневий датчик |
| 8 | 10A ASCD, реле обігріву заднього скла, таймер обігріву заднього скла, роз’єм каналу передачі даних, блок керування кнопкою, звуковий сигнал попереджувального пристрою, блокування перемикання передач автоматичної коробки передач, реле електросклопідйомників, денне освітлення, блок керування інтелектуальним входом |
| 9 | 10A Вимикач дзеркала заднього виду |
| 10 | 10A аудіо, реле розетки, блок керування розумним входом |
| 11 | 10A аварійний вимикач |
| 12 | 10A Перемикач положення «паркування/нейтраль», спідометр, тахометр, покажчик рівня палива, контрольні лампи, індикатор вимкнення підвищувальної передачі |
| 13 | 20A ’00-’01: Прикурювач |
| 15A ’98-’99: Прикурювач | |
| 14 | 15A Вимикач стоп-сигналу, модуль керування трансмісією (TCM) |
| 15 | — |
| 16 | — |
| 17 років | Реле паливного насоса 15A |
| 18 років | 10A Клапан керування вентиляцією адсорбера EVAP, байпасний клапан вакуумного відсікання, клапан IACV-AAC, перемикач положення дросельної заслінки |
| 19 років | 20A Система переднього склоочисника та омивача |
| 20 | 10A аварійний вимикач, багатофункціональне реле дистанційного керування |
| 21 рік | 10A форсунки |
| 22 | Блок датчика діагностики подушок безпеки 10A |
| 23 | — |
| 24 | 10A ключ-замок, лампа салону, підсвічування дзеркала на туалетному столику, лампа освітлення багажника, індикатор безпеки, комбінований прилад, передавач Homelink, привід відкривача кришки багажника, антена живлення, роз’єм передачі даних (GST – ’98-’99) |
| 25 | 10A електромагнітний клапан EGRC, вентилятор охолодження, реле положення «паркування/нейтраль», NATS (’00-’01), реле попередження про викрадення (’98-’99), реле інгібітора |
| 26 | 10A Модуль керування двигуном, реле блокування зчеплення, реле положення паркування/нейтралі, денне освітлення |
| 27 | — |
| 28 | 10A АБС |
| 29 | — |
Запобіжник № 13 відповідає за прикурювач
Реле
- R1 Обігрів заднього скла
- Паливний насос R2
- Мотор вентилятора R3
- Запалювання R4
- Аксесуар R5
Моторний відсік
Діаграма
Релейний блок
Діаграма
Призначення
- Електровентилятор (лівий)
- Реле ближнього світла фар
- Форсунки (система впорскування), електровентилятор
- Реле заднього склоочисника
- Передня права фара
- Група запобіжників (10A блок керування електродзеркалами, 10A сигнальний блок, 7,5A регулятор напруги генератора, 10A габаритні вогні)
- Двигун, електровентилятор
- Сигнальне реле
- Блокування автоматичної коробки передач, реле стартера
- Реле кондиціонера
Nissan Bluebird Sylphy
Пасажирський салон
Декодування
Призначення
| 1 | 10A Дзеркала |
| 2 | 15A Стоп-сигнали |
| 5 | 15А Сигналізація |
| 6 | 10A Відкривач багажника |
| 7 | 20A Підігрівач заднього скла |
| 10 | 10A Електричні компоненти |
| 11 | 10A Управління автоматичною коробкою передач |
| 12 | 10A Електричні компоненти |
| 13 | 10A Вимикач освітлення салону |
| 14 | 15A Вентилятор кондиціонера |
| 15 | 10A Кондиціонер |
| 16 | 15A Вентилятор кондиціонера |
| 17 років | 10A Блок керування двигуном № 2 |
| 18 років | 10A Подушки безпеки |
| 20 | 10A Блок керування двигуном № 1 |
| 21 рік | 10A Сигнал запуску (стартер) |
| 22 | Запобіжник прикурювача 15A |
| 25 | 20A Передні склоочисники |
| 26 | 10A Поворотники |
| 29 | 15A Паливний насос |
| 30 | 10A Комбінація приладів |
| 31 | 10A система ABS |
Моторний відсік
Блок запобіжників
Діаграма
Опис
- АКУМУЛЯТОР F/L-1 *1
- Електричні склопідйомники F/L-2 30
- Вентилятор радіатора F/L-3 №1 30
- Вентилятор радіатора F/L-4 №2 30
- Запалювання F/L-7 IGN2 60
- Запалювання F/L-8 IGN1 60
- F/L-10 Замок запалювання 40
- Система ABS F/L-11 40
- Ф/Л-12 40
- 41 ДРОСЕЛЮВАЛЬНИЙ МЕТР 15
- 42 Ліва фара 15
- 43 Права фара 15
- 44 Протитуманні фари 15
- 45 КОТУШКА ЗАПАЛЮВАННЯ *2
- 46 Система впорскування 10
- 47 Система впорскування 10
- 48 Підігрівач склоочисників 15
- 49 жодного
- 50 Габаритні вогні 10
- 51 Радіо 15
- 52 ЕБУ двигуна 10
- 53 Звуковий сигнал (гудок) 10
Релейний блок
Діаграма з Covery
- Реле протитуманних фар
- Реле електричного вентилятора
- Кондиціонування повітря
- Реле електричного вентилятора
- Лампи стоп-сигналів
- Освітлення / освітлення 1
- Гальмівна система
- Освітлення / освітлення 2
- Сигнальне реле
- Реле електровентилятора 2
Призначення скорочень
ABS – антиблокувальна система гальм
А / С (кондиціонер) – кондиціонер
АСС – положення вимикача запалювання (увімкнено склоочисник, радіо, прикурювач)
АСС (додаткове обладнання) – допоміжне джерело живлення
ACCEL (акселератор) – педаль газу
ACL (повітряний фільтр) – повітряний фільтр
ADJ – ADJUST – регулювання
A / F (паливо-повітряного співвідношення) – співвідношення повітря
AIR FLOW METER – датчик витрати повітря
ALB – антиблокувальна система гальм
ALT (генератор змінного струму) – генератор змінного струму
ALT (висота) – висота над рівнем моря
AM 1 – живлення першої групи контактів блокування запалювання
AM 2 – живлення другої групи контактів AMP
замок запалювання – див. А
ANT (антена) – антена
APS – режим перемотування «пауза автопошуку» в магнітофоні
ASM (вузол) – вузол
А / Т – автоматична коробка передач
ATDC – після верхньої мертвої точки
ATF (рідина для автоматичної коробки передач) – рідина для автоматичної коробки передач
ALTO (автомат) – автомат
В (акумулятор) – акумулятор
BACK UP – задня передача
BAND – діапазон (для радіо)
BARO (барометричний тиск) – атмосферний тиск
BAT – див.
BEAM – дальнє світло
BELT – ремінь
BLOWER MOTOR – двигун обігрівача салону (він же кондиціонер)
BOOST – значення вакууму у впускному колекторі
BRAKE – гальмо
BREAKER – тепловий вимикач (багаторазовий запобіжник)
BTDS – до верхньої мертвої точки
С – див. CONTROL
CAC (кодер наддувного повітря) – охолоджувач впускного повітря
CAM-CAMSHAFT –
CC розподільний вал – кубічний сантиметр
CDS FAN (двигун вентилятора конденсатора) – двигун вентилятора, охолодження конденсатора (радіатора кондиціонера)
CHECK – перевірка
CHECK CONNECTOR – перевірочний клеммник
CHG – CHARGE – зарядна дросельна
заслінка – повітряна заслінка
CI – центральний упорскування
CIG FUSE – запобіжник Запальничка
TFR (положення колінчастого валу) – положення колінчастого валу
MNT (підігрівач холодної суміші) – підігрівач паливної суміші
SMR (положення розподільного валу) – положення розподільного валу
СО (чадний газ) – чадний газ
COLD – холодний
CONTROL – керування
CRANK (колінчастий вал) – колінчастий вал
D – RIDI – рух
DEF (обігрівач) – обігрівач, підігрів задньої (передньої) частини скло
DI (розподільник запалювання) – розподільник запалювання
РОЗПІЛЬНИК – розподільник
DOHC (подвійний верхній розподільний вал) – подвійний розподільний вал у головці блоку
DOME – панель приладів, салон
DOOR CONTROL – керування дверима
DOWN – вниз
DTS (діагностичний код несправності) – коди самодіагностики
DTM (діагностичний режим tast) – діагностичний режим
E – END – кінець (палива)
E – EARTH – заземлення (кузов)
EAI – подача повітря у вихлопну систему
ЕВСМ (електронний модуль керування гальмами) – електронний блок керування гальмами
ECC (комп’ютер контролю викидів) – блок контролю викидів двигуна
ECI – електронне центральне уприскування (також CI)
ECM (модуль керування двигуном) – див. ECV
ECON – ECONOMY – економічний (робочий режим)
ECT (електронне керування трансмісією) – електронне керування трансмісією
ECT (температура охолоджувальної рідини двигуна) – температура двигуна
ECU (електричний блок керування) – електричний блок керування
EFI –
EGR (циркуляція вихлопних газів) – повернення вихлопних газів
ENG – ENGINE – двигун
EPS – електронне керування амортизаторами
EST-S – див. ECT
EVAP (випарний) – система відведення парів (з бензобака)
F (передній) – передній
F (повний) – повний (рівень палива)
F (або FF). ВПЕРЕД – вперед
ШВИДКО – швидко
FAN MOTOR – двигун вентилятора
FAN I / UP RELAY – реле збільшення обертів холостого ходу при ввімкненні вентилятора
FC (FCUT) – FUEL CUT – відключення подачі палива
FL (плавка вставка) – запобіжна вставка
FLUID – рідина
FOG LIGHTS – протитуманні фари
FP – див. FUEL PAMP
FREE – безкоштовно
FUEL – паливо
FUEL PAMP – паливний насос
FUSE – запобіжник
FUSIBLE LINK – запобіжна лінія
FWD (передній привід) – передній привід
GAUGE – датчик
GLOG PLUG – свічка накалу
H (жорсткий) – жорсткий (режим підвіски)
H (hocr) – година
Н або Hi (високий) – високий (об/хв), високий (передача, температура)
HAC (висотна компенсація) – система компенсації атмосферного тиску
HAI (система гарячого повітря) – система подачі гарячого повітря до впускного колектора (коли двигун працює в сильний мороз) )
HAZ (небезпека) – аварійна сигналізація
HEAD LN – ліва фара
HEAD RH – права фара
HEAD RH LWR – ближнє світло правої фари
HEAD RH UPR – права фара дальнього світла
HORN – сигнал
HOT – гарячий
HTR (обігрівач) – обігрівач
IAC (регулятор холостого ходу) – регулювання холостого ходу
IDL (холостий хід) – холостий хід
IDL / UP – див. I / UP
IG (IGN) – запальник – перемикач
IG (IGN) – запалювання – запалювання
IGNITION COIL – котушка запалювання
HA – інтегральний вузол запалювання – інтегральний вузол запалювання
INJECTOR – інжектор
INT – інтервал – інтервал
I / UP– збільшення обертів холостого ходу – збільшення обертів холостого ходу
L (низький) – низька (швидкість), низька (передача, температура)
L (лівий) – лівий (дзеркало, положення)
LEVEL – рівень
LF (лівий передній) – лівий передній
LH (лівий) – лівий
LO – див. L
LOCK – блокування
LR (лівий задній) – лівий задній
LS (ліва сторона) – ліва сторона
M (середній) – середній
M (пам’ять) – пам’ять
M (хвилина) – хвилина
M див. MANU
MAP (масова витрата повітря) – вимірювач об’єму повітря
MAIN RELAY – головне реле
MAN – див. MANU
MANU – ручний (керування, регулювання)
MC (контроль суміші) – контроль складу суміші
MIL (індикатор несправності) – індикатор несправності («перевірка»)
MIRROR – дзеркало заднього виду
MODE – вибір режиму
MPI – багатоточкове впорскування
M / Т – механічна коробка передач
N – нейтральний – нейтральний (положення)
N – нормальний – нормальний (стан)
0 / D – підвищуюча передача – підвищуюча передача
2 WAY 0 / D – автоматичне вимкнення підвищувальної передачі
ONS – (верхній розподільний вал) – розподільний вал у головці блоку циліндрів
OFF – вимкнено
OIL – олива
ON – увімкнено
OX SENSOR – датчик кисню
P – PARKING – паркування
РСБ (POWER CB) – блок керування потужністю – блок керування потужністю (зазвичай блок керування дверима, вікнами)
PCV (примусова вентиляція картера) – система вентиляції картера
PPS (прогресивний підсилювач керма) – система керування зусиллям керма
PRE HEATING TIMER – реле часу попереднього підігріву (зазвичай свічки розжарювання)
PUMP – насос
PULL – тягнути
PUSH – натискати
PWR (потужність) – режим потужності
QUICK – швидко
R (повернення) – повернення, назад
R (праворуч) – праворуч (дзеркало, положення)
RDI FAN (двигун вентилятора радіатора) – двигун вентилятора радіатора охолодження двигуна
REAR DOOR – задні двері
REAR WASHER MOTOR – двигун омивача заднього скла
REAR WINDOGGER – РЕЛЕ розморожування заднього скла
–
реле скидання – налаштування
REV (реверс) – зміна напрямку
RICH – збагачена (змішана)
RPM – об/хв
RR – REAR – задній (наприклад, RRDEF – розморожування заднього скла)
RTR MOTOR – двигун втягування – двигун відкривання/закривання фар S (м’який) – м’який
SAE (Товариство автомобільних інженерів) –
SEAT HTR – підігрів сидіння – підігрів сидіння
SEEK – пошук
SELECT – вибір (режим)
SENSOR –
SET датчик – налаштування
SLOW – повільний
SOHC (один верхній розподільний вал) – один розподільний вал у голівці блоку
SPD– SPEED – швидкість
SPORT (S) – спортивний (режим)
ST – STARTER – стартер
SUN ROOF – люк
S / W (перемикач) –
TAIL перемикач – габаритні вогні
TV (дросельна заслінка) – дросельна заслінка
TEMS (підвіска Toyota з електронною модуляцією) – див. EPS
TDS (верхня мертва точка) – верхня мертва точка
TEMP (температура) – температура
THROTTLE POSITION SENSOR – датчик положення дросельної заслінки
THA – температура повітря – температура повітря
TGH – температура вихлопних газів
THW – температура води – температура води («Tosola»)
TRN – TURN – поворот
TURN RELAY – реле повороту
UP – вгору
VACUUM SENSOR – вакуумний датчик
VALVE – клапан
VSV (вакуумний електромагнітний клапан) – електромагнітний клапан на вакуумній лінії
WARMER – обігрівач
W (попередження) – попередження
WASHER – омивач
WATER – вода
WD (привід на колеса) – ведучі колеса
WIPER – склоочисник
WINDOW glass
WS (кероване кермо) – керовані колеса
4WD (повний привід) – повний привід
4A / T – чотириступінчаста автоматична коробка передач.
