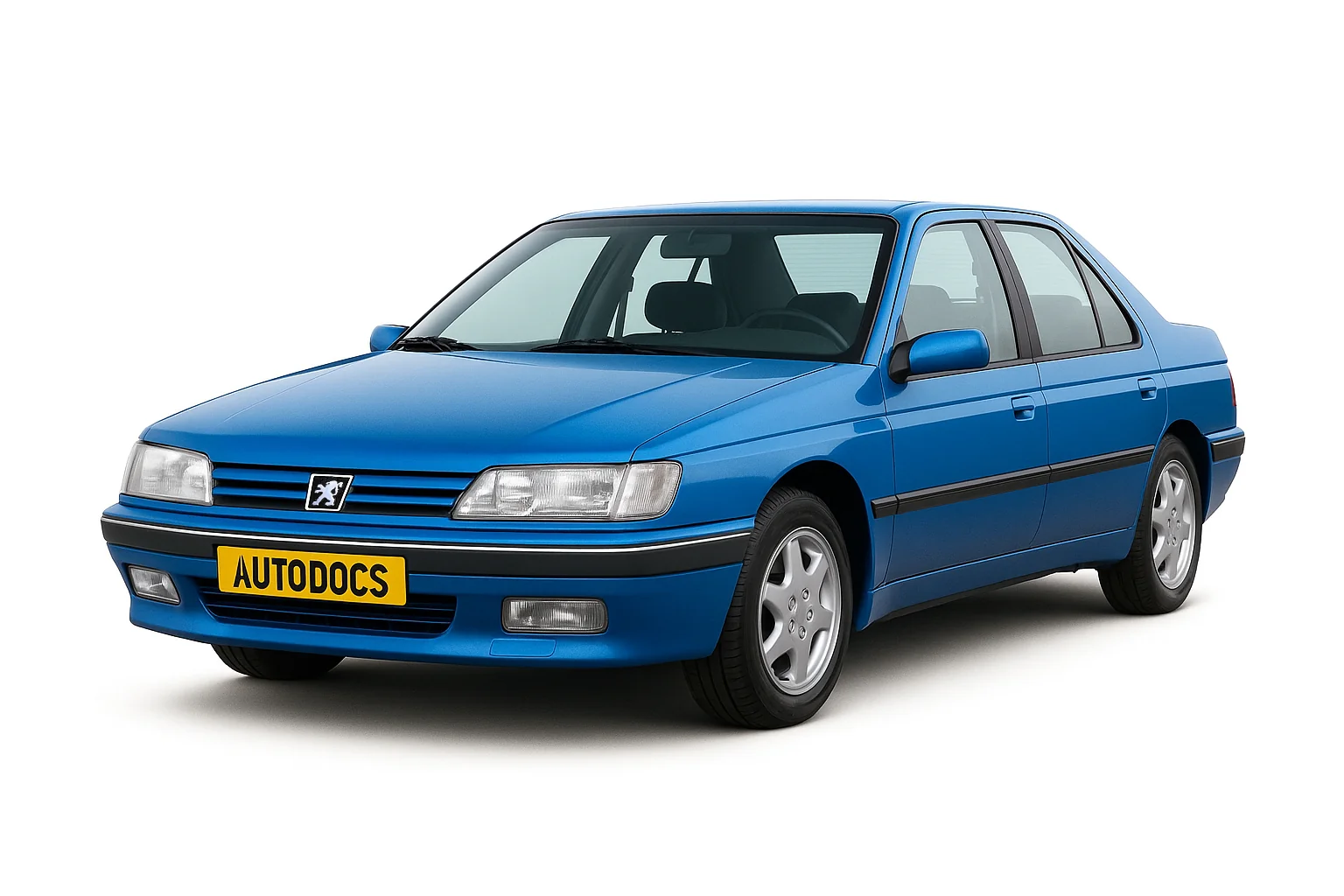

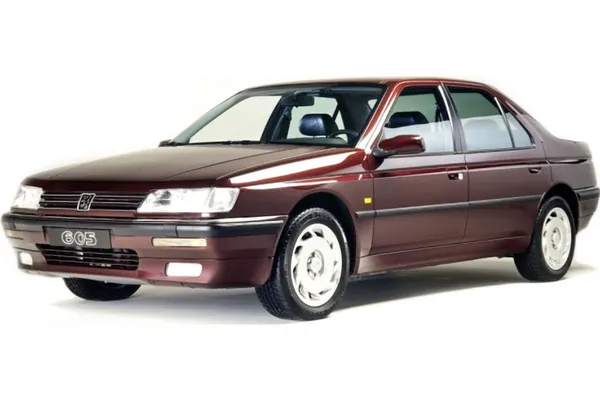

Бізнес-кар Peugeot 605 вироблявся у 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 та 1999 роках.У цей період автомобіль був оновлений. Ми надамо опис Блоки запобіжників Peugeot 605, їхні схеми та розташування.
Увага, кількість і розташування запобіжників, а також їхня назва, можуть відрізнятися від представленого і залежати від конфігурації та року виробництва вашого автомобіля.
Моторний відсік
У моторному відсіку агрегат розташований під захисною кришкою.
Виглядає приблизно так.
Призначення
2 запобіжники по 30 А кожен: група мотор-вентилятор;
1 запобіжник 20 А: попереджувальна лампа компресора;
1 x 50 A запобіжник: система ABS;
1 шунт: антиблокувальна система колеса;
1 запобіжник 30 А: запасний.
Пасажирський відсік
Цей пристрій розташований під панеллю приладів внизу. Щоб дістатися до великої кришки щитка запобіжника, поверніть два кріплення на чверть убік і зніміть її. Там, ззаду, діаграма поточного запобіжника.
Діаграма
Позначення
- Система F1 10A ABR
- F2 10A Стоп-сигнали, внутрішнє освітлення, круїз-контроль, ABS, телефон.
- F3 5A Запасний запобіжник.
- F4 10A блок керування ABC.
- F5 10A Датчик внутрішньої температури. Світлові дзеркала заднього виду, годинник або бортовий комп’ютер, світло для зчитування,
обігрівач, датчик рівня охолоджуючої рідини, приймач сигналу дистанційного керування, центральне замкування, реле вентилятора радіатора, скляні підйомники. Люк. - F6 5A протитуманні фари.
- F7 20A Запасний.
- F8 30A Запасний.
- F9 30A Підйомники скла.Засіб для чищення скла.
- F10 10A — світло номерних знаків, передні паркувальні ліхтарі, попереджувальна лампа не вимкнена, світло вимикача.
- F11 15A Підігрітий лямбда-зонд.
- F13 15A попереджувальна лампа про аварію. Телефон.
- F14 5A Ліва двері багажника, керування підсвіткою, радіоприймач, освітлення приладової панелі, вимикачі обігрівача, вимикач люка.
- F15 15A паливний насос.
- F17 30A Підігрів сидінь.
- F18 5A: Правий задній маркер, годинник або бортовий комп’ютер, маркерна лампа для бічних ліхтарів. освітлення запальнички, вимикачі внутрішнього освітлення.
- F19 15A блок керування демпфером, круїз-контроль.
- F21 30A скляні підйомники передніх дверей, люк на даху.
- F22 20A — мийки фар.
- Фари заднього ходу F23 15A, датчик рівня конденсату паливного фільтра, гідропідсилювач керма, тепловимикач для охолодження вентилятора та радіатора.
- F25 30A Електровимикачі задніх бокових дверей.
- F26 20A літер.Звуковий сигнал.
- Годинник F27 10A, бортовий комп’ютер, внутрішнє освітлення, освітлення багажника, індикатор подачі палива, попереджувальні лампи на дверях.
- F28 Не використовувався.
- F29 30A Електроперемикачі задніх бокових дверей на панелі водія.
- F30 30A Adjuster для переднього лівого сидіння.
- Антена F32 20A.
- F33 30A Підігрів заднього вікна та зовнішніх дзеркал.
- F34 30A Центральне замкування, блокування, сигналізація від злому.
- F35 30A Регулятор переднього правого сидіння.
- Реле F36 30A для кондиціонування.
Запобіжник номер 26, 20A, відповідає за запальничку.
