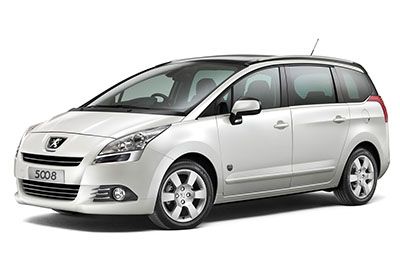

Peugeot 5008 — один із перших компактних фургонів компанії Peugeot з кузовами універсала. Peugeot 5008 1Gвипускався у 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках. Рекомендуємо ознайомитися з призначенням схем блоків запобіжників Peugeot 5008 та їхнім призначенням. Окремо ми виділяємо запобіжник, відповідальний за запальничку.
Моторний відсік
У моторному відсіку є 2 блоки запобіжників.
Головний щиток запобіжників
Він розташований збоку від батареї.
Наприклад, фото
Діаграма
Позначення
| Ні. | Захищений ланцюг | |
| 1 | 20 | Живлення на ECU двигуна, клапани соленоїдного насоса і систему рециркуляції вихлопних газів EGR (на двигуні 2L HDI), форсунки (на двигуні 2L HDI) |
| 2 | 15 | Звуковий сигнал |
| 3 | 10 | Мийка переднього та заднього вікон |
| 4 | 10 | Денні ходові вогні |
| 5 | 15 | Соленоїдні клапани для розвантаження адсорбера, електричний клапан зниження тиску для турбонаддувної системи (на двигуні THP 1,6 л), нагрівач для парів масла (1,6 л THP), нагрівач дизельного палива (1,6 л HDI) |
| 6 | 10 | Діагностичний роз’єм, адаптивні фари, дизельний фільтр (дизель), датчик попередження про відстань, датчик рівня охолоджуючої рідини двигуна, електричні дзеркала |
| 7 | 10 | ЕБУ гідропідсилювача керма, автоматична коробка передач, адаптивний привід регулятора фар |
| 8 | 20 | Стартовий перемикач |
| 9 | 10 | Контактори зчеплення та педалі гальма |
| 10 | 30 | Компоненти електронної системи керування двигуном (на бензині: котушки запалювання, соленоїдні клапани, кисневі датчики, форсунки, елементи опалення, паливний насос, електронний термостат; на дизелі: соленоїдні клапани, елементи нагрівальної системи) |
| 11 | 40 | Вентилятор кондиціонера |
| 12 | 30 | Низька/висока швидкість двірника |
| 13 | 40 | Живлення інтелектуального комутаційного блоку (+ від вимикача запалювання) |
| 14 | 30 | Соленоїдний клапан тиску турбонаддув |
| 15 | 10 | Фара дальнього світла, праворуч |
| 16 | 10 | Ліва дальня фара |
| 17 | 15 | Лівий ближній ліхтар |
| 18 | 15 | Передня фара з правим світлом |
| 19* | 15 | Нагрівач масляної пари (1,6 л VTI), соленоїдний клапан регулятора тиску турбонаддуву (на дизелі), датчик рівня охолоджуючої рідини (на дизелі) |
| 20 | 10 | Електронний термостат, соленоїдні клапани керування паливом, соленоїдний клапан регулювання тиску турбонаддуву (дизель), датчик рівня охолоджуючої рідини (дизель) |
| 21 | 5 | Живлення для реле вентилятора охолодження двигуна, реле Valvetronic (1,6 л VTI), турбонаддувного охолодження (1,6 л THP), датчик потоку повітря (1,6 л HDI) |
Запобіжники в кришці акумулятора
Ця коробка, окрім звичайних запобіжників, містить запобіжні ланки високої номіналності.
Діаграма
Призначення
- F1 – Безкоштовно.
- F2 5 Двофункціональний гальмовий контактор.
- ЕБУ F3 5 системи заряджання акумулятора.
- Соленоїдні клапани F4 25 ABS / ESP.
- F5 5 ABS / ESP ECU.
- ЕБУ F6 15 для автоматичної та послідовної коробок передач.
- F7 * 80 Електричний насос гідропідсилювача керма.
- F8 * 60 Вентилятор охолодження двигуна.
- F9 * ECU 80/30 системи попереднього нагрівання (на дизелі), електропривод системи «Valvetronic» (1,6 л THP).
- F10 * 40 ABS / ESP-електропомпа.
- F11 * 100 Комутаційний блок системи захисту.
- F12 * 30 Електропомпа з послідовною коробкою передач.
Великі запобіжники розташовані окремо
MF1 * – Безкоштовно.
MF2 * 30 причепів ECU.
MF3 * 50 Блок запобіжників пасажирського відділення.
MF4 * 80 Інтелектуальна коробка для розриву.
MF5 * 80 Інтелектуальна коробка для прориву.
MF6 * 30 Електричне стоянкове гальмо.
MF7 * 30 Підігрів передніх сидінь.
MF8 * 20 Мийка фар.
Пасажирський відсік
Щиток запобіжників розташований у панелі приладів зліва.
Розташування
Діаграма
Захищені схеми
| Ні. | Захищений ланцюг | |
| 1 | 15 | Двірник заднього вікна |
| 2 | – | Безкоштовно |
| 3 | 5 | EBU подушки безпеки |
| 4 | 10 | Автомобільне дзеркало заднього виду, чутливе до світла, кондиціонер, блок перемикання системи захисту, задні мультимедійні пристрої |
| 5 | 30 | Передні імпульсні вікна |
| 6 | 30 | Задні імпульсні вікна |
| 7 | 5 | Передні та задні ліхтарі, індивідуальні вогні, задні прожектори, світлові дзеркала з сонцезахисним козирком, фари бардачків, центральні підлокітники, реле багажного відсіку на 12V |
| 8 | 20 | Автомобільне радіо, радіотелефон, CD-чейнджер, багатофункціональний дисплей, система моніторингу тиску в шинах, сирена сигналізації, ЕБУ сигналізації, телематичний ЕБУ |
| 9 | 15 | Передня розетка на 12V, запальничка, задня розетка на 12V |
| 10 | 15 | Перемикачі на рульовій колонці |
| 11 | 15 | Схема малого струму вимикача запалювання |
| 12 | 15 | Датчик причепа, датчик дощу/освітлення, запобіжник F32, F34, F35 |
| 13 | 5 | ЕБУ двигуна, ЕБУ подушки безпеки |
| 14 | 15 | Приладова панель, дисплей приладової панелі, живлення запобіжників F33 |
| 15 | 30 | Блокування та супер-блокування |
| 17 | 40 | Підігріване заднє скло, запобіжник F30, подача |
| SH | – | Шунт PARC |
| 29 | – | Безкоштовно |
| 30 | 5 | Підігріти зовнішні дзеркала |
| 31 | 30 | 12V роз’єм для магістралі |
| 32 | 5 | Послідовний важіль передач |
| 33 | 10 | Панель огляду вгору, система hands-free, кондиціонер |
| 34 | 5 | Попереджувальні ліхтарі ременя безпеки |
| 35 | 10 | Допомога при паркуванні, Hi-Fi підсилювач |
| 36 | 10 | Процесор ECU причепа, панель дверей водія |
| 37 | 20 | Hi-Fi підсилювач |
| 38 | 30 | Електричне регулювання сидіння водія |
| 39 | 20 | Панорамна завіса на даху |
| 40 | – | Безкоштовно |
Для переднього та заднього запальників номер 9.
