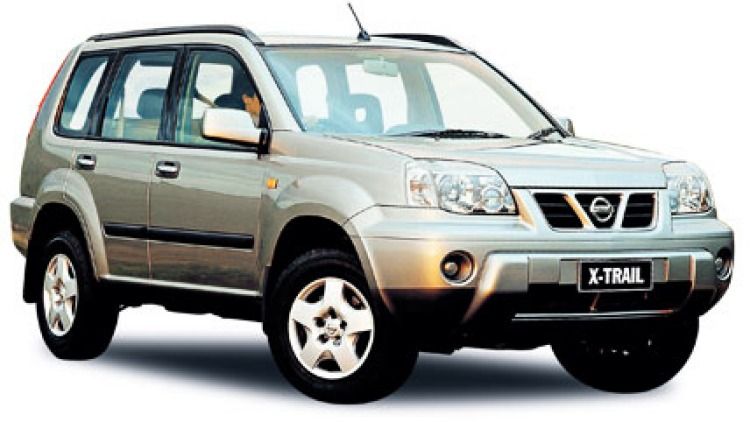

Nissan X-Trail T30 , перше покоління Nissan X Trail, випускався у 2001, 2002, 2003, 2004, 2005, 2006 та 2007 роках. За цей час модель зазнала рестайлінгу. У цій статті ви знайдете позначення запобіжників та реле Nissan X Trail T30 з розшифровкою, фото-прикладами та схемами блоків. Зверніть увагу на запобіжник прикурювача.
Призначення елементів може відрізнятися від показаного та залежить від року випуску, регіону поставки (Японія, Європа, Америка) та рівня комплектації. Звірте опис зі схемами на кришці коробки.
Пасажирський салон
Розташований у нижній частині панелі приладів. Відкрийте захисну кришку для доступу.
Фотографія
Діаграма
Завдання (тип 1)
| 1 | 10A Паливний насос |
| 2 | 10A Покажчики поворотів |
| 3 | 10A Блок керування двигуном |
| 4 | 10A Аудіосистема, навігаційна система |
| 5 | 10A Діагностичний роз’єм, блок керування коробкою передач, центральний замок, протиугінна система, електричні склопідйомники, підігрів заднього скла, лампи освітлення салону, люк, попереджувальні прилади та індикатори, навігаційна система |
| 6 | 20A Склоочисник та омивач переднього скла |
| 7 | 10A Блок керування двигуном, блок керування денним освітленням |
| 8 | 10A ABS / ESP, система керування повним приводом (4WD) |
| 9 | 10А SRS |
| 10 | 15A Паливний насос, блок керування двигуном |
| 11 | 10A Блок керування двигуном, блок керування трансмісією, ABS / ESP, система керування повним приводом (4WD), SRS, комбінація приладів, омивач / омивач фар |
| 12 | 10A Блок керування коробкою передач, ліхтарі заднього ходу, навігаційна система |
| 13 | 10A Блок керування двигуном |
| 14 | 10A Підігрів сидінь |
| 15 | 10A Кондиціонер / обігрівач |
| 16 | 10A Склоочисник та омивач заднього скла |
| 17 років | 15A Прикурювач, роз’єм живлення аксесуарів |
| 18 років | 10A Прикурювач, роз’єм живлення аксесуарів |
| 19 років | 15A Кондиціонер / обігрівач |
| 20 | 10A Електричні дзеркала |
| 21 рік | Не використовується |
| 22 | 15A Вимикач стоп-сигналів, блок керування трансмісією, ABS, система керування повним приводом (4WD) |
| 23 | 15A Прикурювач , роз’єм живлення аксесуарів |
| 24 | 15A Кондиціонер / обігрівач |
| 25 | 20A Блок керування двигуном, обігрів заднього скла |
| 26 | 10A Лампи салону |
| 27 | 10A Підігрів заднього скла |
| 28 | 10A Блок керування двигуном, блок керування трансмісією, центральний замок, протиугінна система, підігрів заднього скла, лампи освітлення салону, люк, попереджувальні пристрої та індикатори |
| С | Запасні запобіжники |
Позначення (тип 2)
- Підігрів сидінь – Підігрів сидінь
- Покажчик повороту – покажчик напрямку
- Інжектор – форсунки QR Motor, ECM
- АУДІО – Аудіосистема (з можливістю перемикання живлення)
- Електронні компоненти – діагностичний роз’єм, блокування важеля перемикання передач автоматичної коробки передач X-Trail, реле електросклопідйомників, блок TIME CONTROL (керування центральним замком, люком, затримкою освітлення салону, підігрівом заднього скла тощо)
- FR WIPER – Склоочисник та омивач лобового скла
- Сигнал стартера – сигнал для стартера, денних ходових вогнів та ЕБУ YD (на сьогоднішній день) та для двигунів Nissan QR до серпня 2003 року.
- 4 WD ABS – Підключення блоку живлення до блоку керування ABS, ESP, 4WD.
- ПОДУШКА БЕЗПЕКИ – подушки безпеки
- Паливний насос – паливний насос (двигун QR), паливний перекачувальний насос (дизельний двигун YD)
- ЛІЧИЛЬНИК – Панель приладів, таймер реле омивача фар
- Система керування автоматичною коробкою передач – ліхтар заднього ходу, система керування автоматичною коробкою передач
- Система керування двигуном – підігрівані кисневі датчики, реле вентилятора, реле блокування стартера (X-Trail з автоматичною коробкою передач)
- Запасний
- КОНДИЦІОНЕР – Клімат-контроль, реле та муфта для ввімкнення компресора кондиціонера
- RR WIPER – Очищувач омивача заднього скла
- Запальничка CIG – запальничка
- Прикурювач CIG – Реле прикурювача
- ДВИГУН ВЕНТИЛЯТОРА – Двигун вентилятора для внутрішньої частини печі
- ДЗЕРКАЛО – Електричні дзеркала
- Запасний
- СТОП-СИГНАЛ – Стоп-сигнал, сигнал керування гальмами для ABS, ESP, блоку керування двигуном
- Розетка – Електричні розетки (у бардачку водія та багажнику)
- Вентилятор – Вентилятор для внутрішньої печі
- RR DEFOG – Обігрів заднього скла
- ЛАМПА KROMM – Лампи освітлення салону, включаючи багажне відділення, ліхтар для карт та підсвічування дверних прорізів
- ОБІГРІВ ДЗЕРКАЛА – Підігрів дзеркал
- Електронні компоненти – Постійне живлення панелі приладів, блоку керування часом, годинника, клімат-контролю, блоку дистанційного керування дверима
Якщо ваш прикурювач не працює, перевірте запобіжники з номерами 23, 17 та 18 на 15 А.
Реле
Позначення
- R1 – реле PTC
- R2 – Реле електросклопідйомників
- R3 – Реле запалювання
- R4 – Реле вентилятора обігрівача
- R5 – Допоміжне реле
Також кілька реле можна розмістити в передній стійці біля ніг водія (R1 – підігрів заднього скла/дзеркал, R2 – реле паливного насоса)
Моторний відсік
Макет
- Блок запобіжників (біля акумулятора)
- Реле накалу
- Блок реле ESP (автомобілі з правим кермом)
- Блок реле ESP (автомобілі з лівостороннім кермом)
- Релейні блоки (основні та додаткові)
Блок запобіжників
1
Діаграма
2
Діаграма
Призначення
| А | Генератор 100/120A, блок запобіжників у моторному відсіку (запобіжники: № B–G, 39–43) |
| Б | 40A Центральний замок, електричні склопідйомники, люк, електропривод сидінь |
| С | Вентилятор охолодження 40A |
| Д | Вентилятор охолодження 40A |
| Е | 30A Очищувачі та омивачі фар |
| Ф | Свічки розжарювання 60A |
| Г | Блок запобіжників у салоні 80A |
| Н | 80A Система кондиціонування повітря / опалення, блок запобіжників салону (запобіжники: № 18, 20, 23) |
| Я | 50A Система стабілізації автомобіля (ESP) |
| Дж. | 30A Замок запалювання |
| К. | 40А АБС |
| Л | 30/40A ABS, ESP (30A з ESP, 40A без ESP) |
| М | – |
| 31 | 10A Зовнішні ліхтарі, очищувачі та омивачі фар, попереджувальні пристрої та індикатори |
| 32 | 15A Аудіосистема, навігаційна система, телефон |
| 33 | 10A Блок керування двигуном, протиугінна система |
| 34 | Генератор 10A, протиугінна система |
| 35 | 15A Покажчики поворотів |
| 36 | 10A Задній протитуманний ліхтар |
| 37 | 10A ABS, система керування повним приводом (4WD) |
| 38 | – |
| 39 | 15A Блок керування двигуном |
| 40 | 15A Блок керування двигуном, зовнішні ліхтарі |
| 41 | 15A Зовнішні ліхтарі, протитуманні фари |
| 42 | 15A Протитуманні фари |
| 43 | 20A Блок керування двигуном, протиугінна система |
Блок реле
Діаграма
Захищені компоненти
- Реле лампи R1
- R2 Реле денного освітлення, ліве (з денним освітленням)
- R3 Реле денних ходових вогнів, праве (з денними ходовими вогнями)
- Реле задніх протитуманних фар R4
- R5 Реле передніх протитуманних фар
- R6 Реле блокування пуску (“P” / “N”)
- Реле кондиціонера R7
- Реле звукового сигналу R8
- R9 Реле вентилятора охолодження 1
- Реле керування дросельною заслінкою R10
- Реле вентилятора охолодження R11 3
- Реле повного приводу R12
- R13 Реле вентилятора охолодження 2
- Реле омивача фар R14
У деяких моделях замість реле № 14 розташовані запобіжники: 10А – задня протитуманна фара, 15А – обігрів лобового скла (зона склоочисників), 15А – блок керування двигуном та 20А – блок керування ксеноновими фарами.
