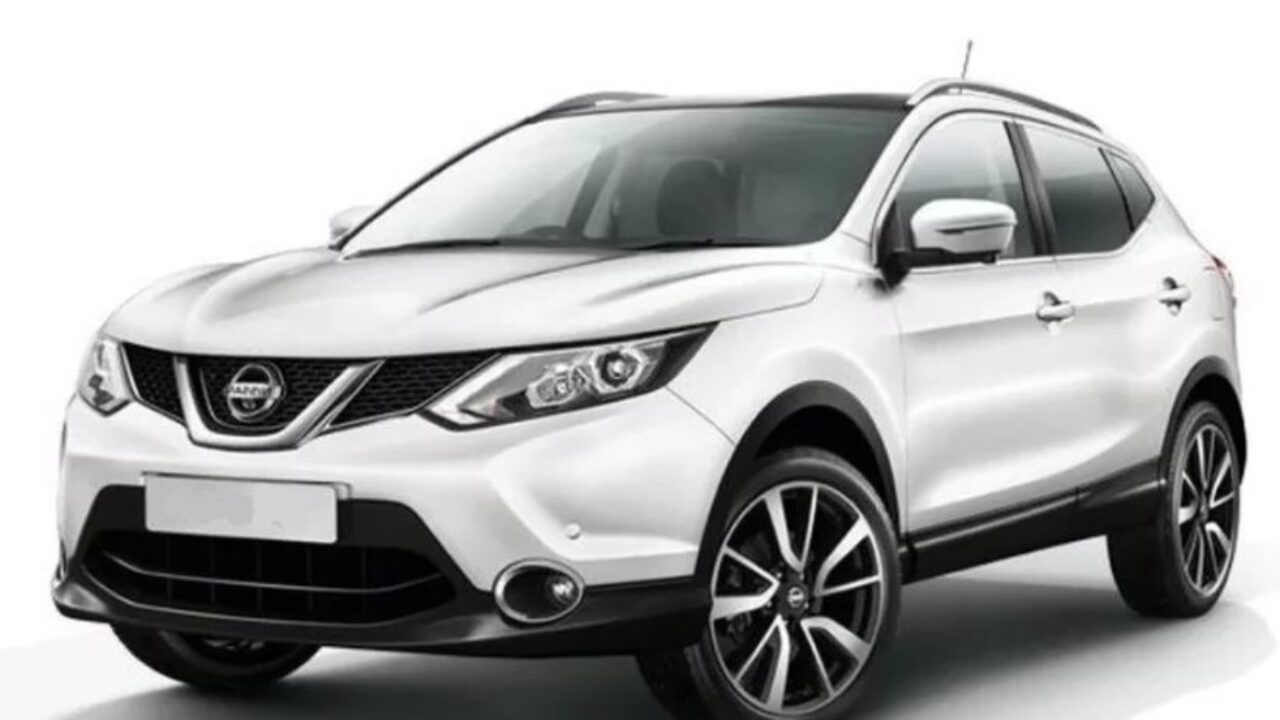

Nissan Qashqai 2 -го покоління випускався у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках і мав позначення J11 . Qashqai+ 2 – це 7-місна версія Qashqai, з подовженою базою. У цьому матеріалі ми покажемо опис запобіжників та реле Nissan Qashqai j11 2-го покоління зі схемами блоків, фотографіями та їх розташуванням. Окремо виділимо запобіжники, що відповідають за прикурювач.
Звірте інформацію зі схемами на обкладинці блоків.
Пасажирський салон
У салоні Nissan Qashqai j11 можуть бути встановлені 2 основні блоки із запобіжниками: з лівого та правого боків панелі приладів (з торця, за захисною кришкою.)
Праве поле (може бути відсутнім)
Ліва коробка (основна)
Приклад розташування
Ліва бокова коробка
Приклад фото
Найвищий ряд — це запасні запобіжники.
Схема на звороті обкладинки
Діаграма
Завдання
| 1 | 15A Комбінований перемикач, блок керування насосом, електромагнітний клапан перемикання пральної машини |
| 2 | 10A Подушки безпеки |
| 3 | 5A Комбінація приладів |
| 4 | 10A Блок керування Parktronic, реле PTC 1, реле PTC 2, реле PTC 3, передня камера, підсвічування панелі приладів / перемикач, аудіосистема, реле підігріву палива, діагностичний роз’єм, вимикач стоп-сигналів, датчик відстані, дзеркало заднього виду, блок керування EPS, багатофункціональний перемикач, модуль керування шасі, повний привід, електричне стоянкове гальмо, датчик кута повороту керма, блок керування навігацією, камера кругового огляду |
| 5 | 10A DC/DC перетворювач, VDC |
| 6 | 15A Підігрів сидінь |
| 7 | 20A Обігрівач, підсилювач кондиціонера, система керування перезапуском двигуна |
| 8 | 5A Задній лівий габаритний ліхтар, лівий стоп-сигнал, підсвічування номерного знака, підсвічування бардачка, коректор фар, аудіосистема, блок керування навігацією |
| 9 | – |
| 10 | 15A Підігрів заднього скла |
| 11 | 15A Підігрів заднього скла |
| 12 | 10A Підігрів дзеркал |
| 13 | 10A АБС |
| 14 | 10A Вимикач стоп-сигналів, блок керування кондиціонером, блок керування дзеркалами, підсилювач кондиціонера, шторка, вимикач педалі гальма |
| 15 | 15A 1.2L HR з варіатором, 1.6L MR16DDT, R9M (Євро3): Розетка / прикурювач, реле освітлення салону |
| 20A, крім ↑: Розетка / прикурювач, реле освітлення салону | |
| 16 | – |
| 17 років | 20A Мотор обігрівача, резистор, підсилювач кондиціонера |
| 18 років | – |
| 19 років | 20A Аудіосистема, блок керування навігацією, камера кругового огляду |
| 20 | 5A Модуль керування кузовом (BCM), сирена, багатофункціональний перемикач |
| 21 рік | 10A Комбінація приладів |
| 22 | Реле освітлення салону 10A |
| 23 | – |
| 24 | 10A вимикач стоп-сигналу, модуль електроніки кузова (BCM) |
| 25 | 5A 4WD, підсилювач антени проти викрадення |
| 26 | 5A Вимикач блокування зчеплення |
| 27 | 10A Багатофункціональний перемикач модуля електроніки кузова (BCM) |
| 28 | 10A Електричне стоянкове гальмо, діагностичний роз’єм, повний привід, підсвічування панелі приладів / перемикача, реле склопідйомників, реле складання дзеркал, реле відкриття дзеркала |
| 29 | 20A 1.2L HR з варіатором, 1.6L MR16DDT, R9M (Євро3): Модуль електроніки кузова (BCM) |
| 15A, крім ↑: Модуль електроніки кузова (BCM) | |
| 30 | 15A Центральний замок, модуль електроніки кузова (BCM) |
| 31 | 20A 1.2L HR з варіатором, 1.6L MR16DDT, R9M (Євро3): Склоочисник, модуль електроніки кузова (BCM) |
| 15A, крім ↑: Склоочисник, модуль електроніки кузова (BCM) | |
| 32 | 15A 1.2L HR з варіатором, 1.6L MR16DDT, R9M (Євро3): Задня розетка / прикурювач |
| 20A, крім ↑: Задня розетка / прикурювач | |
| 33 | 15A 1.2L HR з варіатором, 1.6L MR16DDT, R9M (Євро3): аварійна сигналізація та покажчики повороту |
| 10A, крім ↑: Аварійна сигналізація та покажчики повороту |
За прикурювач відповідають запобіжники на 15 (передній) і 32 (задній).
Окремі релейні елементи розташовані на задній панелі пристрою.
- Реле системи запалювання
- Реле переднього вентилятора двигуна
- Реле задніх протитуманних фар
- Допоміжне реле
Права бічна коробка
Фото
Діаграма
Позначення
| 71 | 10A Датчик кута повороту керма |
| 72 | 10A Комбінація приладів |
| 73 | 10A Аудіосистема, блок керування навігацією, камера кругового огляду |
| 74 | 10A Модуль керування трансмісією (TCM) |
| 75 | – |
| 76 | Блок керування кондиціонером 10A, підсилювач кондиціонера |
| 77 | 10A АБС |
| 78 | – |
| 79 | Реле масляного насоса 10A |
| 80 | 20A Аудіосистема, блок керування навігацією, камера кругового огляду |
| 81 | 10A Модуль керування трансмісією (TCM) |
| Р1 | Допоміжне реле |
| Р2 | Реле запалювання |
Окремо, під панеллю, можна встановити деякі додаткові елементи. Наприклад, запобіжники: реле масляного насоса та модуль керування трансмісією (TCM).
Моторний відсік
Монтажна коробка
Вони розташовані під капотом у моторному відсіку з лівого боку, під трубою впуску повітря.
Щоб отримати доступ до блоків, потрібно зняти трубу забору повітря.
- А – потребує заміни
- B – справний запобіжник
Коробка А
Фото 1-ї монтажної коробки
Опис 1-ї монтажної коробки
Діаграма
Захищені кола
| 81 | 10A Блок керування двигуном |
| 82 | 15A Блок керування двигуном, |
| 83 | 15A Дросельна заслінка, блок керування двигуном, клапан адсорбера (EVAP), датчик масової витрати палива (MAF), котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників моторного відсіку, датчик співвідношення повітря та палива, датчик палива обігрівача, датчик води в паливі, байпасний клапан охолоджувальної рідини |
| 84 | 10A Блок керування двигуном, клапан впускного колектора, випускний клапан фаз газорозподілу, впускний клапан фаз газорозподілу, клапан фаз газорозподілу |
| 85 | 15A Датчик співвідношення повітряно-паливної суміші, підігрітий кисневий датчик, клапан турбокомпресора, блок керування двигуном, блок керування свічками розжарювання |
| 86 | 15A Форсунки, котушки запалювання, блок запобіжників |
| 87 | Реле компресора кондиціонера 15A |
| 88 | Не використовується |
| 89 | Не використовується |
| 90 | 30A Реле переднього склоочисника, двигун переднього склоочисника |
| 91 | Реле паливного насоса 20A |
| 92 | Не використовується |
| 93 | 10A ECM, блок керування коробкою передач, датчик діапазону передач, блок запобіжників під капотом, датчик нейтрального положення, основний датчик швидкості, вторинний датчик швидкості, датчик обертів, датчик заднього ходу/нейтралі |
| 94 | Не використовується |
| 95 | 5A Блокування блокування керма |
| 96 | 10A Реле перезапуску (старт-стоп) |
| 97 | 10A Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону передач, блок запобіжників під капотом, датчик нейтрального положення, перемикач заднього ходу, датчик заднього/нейтрального ходу |
Коробка Б
Фото 2-ї монтажної коробки
Опис другої монтажної коробки
Діаграма
Призначення
| 34 | Реле звукового сигналу 15A |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Електричне стоянкове гальмо |
| 39 | 30A Додатковий роз’єм |
| 40 | – |
| 41 | 30A Електричне стоянкове гальмо |
| Ф | 50A ESP |
| Г | 30A АБС |
| Н | 50A ESP |
| Я | Реле омивача фар 30A |
| Дж. | – |
| К. | 40A АБС |
| Л | 30A Реле стартера, реле запалювання (запобіжники: «1», «2», «3», «4», «10», «11», «12») |
| М | 50A le електричні склопідйомники, електричні склопідйомники, шторки, електропривод сидінь |
| Р1 | Реле гудка |
Коробки під фарою
Вони розташовані під лівою фарою, за бампером.
Блок 1 – приклад фото
Приклад схеми 1-ї коробки
Блок 2 – фотографія
Схема 2-го блоку під фарою
Позначення
| ОБІГРІВ ЗАХИСНОГО ЕКРАНА | Підігрів скла |
| РЕЛЕ ОМИЙНИКА ЛАМП H/HO | Реле омивача фар |
| РЕЛЕ ПРОТИУКРАЇНСЬКОГО СИГНАЛУ | Реле протиугінного клаксону |
| РЕЛЕ ПІДІГРІВУ ПЕРЕДНЬОГО СКЛА | Реле обігріву лобового скла |
Пристрій з живленням від батареї
Розташований на позитивному виводі акумулятора.
Діаграма
Декодування
| А | Реле стартера 450A, перезапуск двигуна |
| Б | Генератор 450 А |
| С | Допоміжне реле 100A (запобіжники: «13», «14», «15»), реле обігріву заднього скла (запобіжники: «10», «11», «12»), реле обігрівача (запобіжники: «7», «17»), реле переднього склоочисника, права фара, задній правий ліхтар, передній правий протитуманний ліхтар, запобіжники: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| Д | Реле запалювання 100A (запобіжники: «56», «61», «63», «65», «67»), реле кондиціонера, реле 1 вентилятора охолодження двигуна, ліва фара, задній лівий ліхтар, передній лівий протитуманний ліхтар, запобіжники: «P», «Q» |
| Е | Запобіжники на 50 А: «R», «S», «T», «42», «44», «45», «46» |
| У | 100A Права фара, задній правий ліхтар, передній правий протитуманний ліхтар, блок керування свічками накалювання, блок керування термопоршнем, запобіжник: «58» |
| В | Запобіжники на 100 А: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O», |
