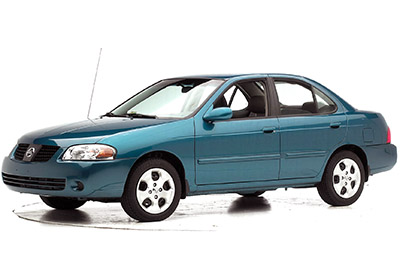

Nissan Sentra B15 представляє п’яте покоління модельної лінійки Sentra, яке вироблялося у 2000, 2001, 2002, 2003, 2004, 2005, 2006 роках. У цій публікації ми покажемо опис запобіжників і реле Nissan Sentra B15 з схемами блоків запобіжників, їхнє розташування та фотоприклади виконання. Ми підкреслимо запобіжник запальнички.
Призначення запобіжників і реле може відрізнятися від описаного тут і залежить від року виробництва та рівня електрообладнання у вашому автомобілі.
Пасажирський відсік
Розташування
Планування
Позначення
- Щиток запобіжників
- Блок керування часом / Розумний блок керування входом
- Комбінований флешер
- Реле модуля керування двигуном / Реле керування двигуном дроселя
- Блок діагностики подушок безпеки
- –
- Блок керування іммобілізатором
- Денний блок керування світлом
- Реле затуманювання заднього вікна;
- Реле паливного насоса:
Щиток запобіжників
В салоні автомобіля щиток запобіжників розташований внизу панелі приладів з боку водія.
Перевірте справжній опис разом із вашим на звороті захисної кришки.
Діаграма
Призначення
| 1 | 10A аудіо, вимикач дистанційного керування дзеркалом, реле живлення розетки, розумний блок керування входом (SECU), супутниковий радіотюнер (2004-2006), CD-чейнджер (2005-2006) |
| 2 | Стоп-лампа 10A, стоп-лампа, світлофор на високій висоті |
| 3 | Реле розетки на 15A |
| 4 | Реле 20A для дефогера заднього вікна |
| 5 | Реле дистанційного безключового доступу 15A, аварійний вимикач |
| 6 | Реле відкривача кришки багажника 10А, актуатор відкривача кришки багажника |
| 7 | Реле 20A для дефогера заднього вікна |
| 8 | 15A датчик нагрівального кисню, датчик співвідношення потоку повітря |
| 9 | 10A 2000-2003: Вентиляційний клапан EVAP з каністри, вакуумний клапан обходу |
| 10 | Блок керування денним освітленням 10A, блок керування часом, розумний блок керування входом (SECU), реле електросклопідйомника, вимикач люка, вимикач стоп-фари (QR), реле задняго вікна, роз’єм каналу передачі даних, перемикач гальмування ASCD (2002-2006), пристрій кондиціонування (2000-2003), реле відкривача кришки багажника 2 (2000), блок керування ASCD (2000-2002) |
| 11 | Модуль керування трансмісією 10А (TCM), датчик обертання, датчик обертання турбіни (QR) |
| 12 | Ключ 10А, комбінаційний лічильник, індикатор безпеки, модуль керування передачою (TCM), роз’єм каналу передачі даних |
| 13 | Блок керування часом 10A, реле дзеркала з підігрівом, лампа в багажнику, лампа в салоні |
| 14 | Двигун нагнітача 15А |
| 15 | Контроль повітря 10А, реле кондиціонування повітря (2002-2006), підсилювач термоконтролю (2000-2002) |
| 16 | Двигун нагнітача 15А |
| 17 | Форсунка 10А, модуль керування двигуном, реле паливного насоса |
| 18 | Блок діагностики подушок безпеки 10A |
| 19 | – |
| 20 | Перемикач положення паркування та нейтралі на 10А (автоматична коробка передач), блок керування іммобілайзером (QR), реле блокування зчеплення (механічна коробка передач), реле вентилятора охолодження 1, реле вентилятора охолодження 2, реле вентилятора охолодження 3 (QR), реле двигуна дросельної заслінки (2000-2002), суленоїдний клапан регулювання об’єму каністри EVAP (2000-2003), соленоїдний клапан керування запускним клапаном (2000-2002), клапан керування запускним клапаном (2000-2001), Керуючий соленоїдний клапан VIAS (2002-2003) |
| 21 | 10A стартер / денний блок керування світлом, ECM (2000-2003) |
| 22 | Запальничка для сигарет 15A |
| 23 | – |
| 24 | – |
| 25 | Двигун переднього двірника 20A, двигун передньої шайби, передній двірник |
| 26 | 10A аварійний перемикач |
| 27 | – |
| 28 | – |
| 29 | Реле паливного насоса на 15A |
| 30 | Комбінаційний лічильник 10A, перемикач лампи заднього ходу (механічна коробка передач), перемикач паркування та нейтрального положення (автоматична коробка передач) |
| 31 | Антиблокувальна гальмівна система 10A |
| 32 | Запасний |
| 33 | Запасний |
| 34 | Запасний |
Запобіжник номер 22 відповідає за запальничку.
Естафета
| R1 | Циркуляційний автомат (розумний блок керування входом (SECU), реле електросклопідйомника, люк) | |
| R2 | Тепле дзеркало | |
| R3 | Розетка живлення | |
| R4 | Відкривач кришок багажника | |
| R5 | Електровікно | |
| R6 | Віддалений безключовий вхід | |
| R1 | Запалювання | |
| R2 | Мотор нагнітача | |
| R3 | Аксесуари | |
Моторний відсік
Розташування
Планування
Розподіл
- Щиток запобіжників
- Релейна коробка
- Актуатор і блок керування ABS
- Блок керування двигуном
- Двигун переднього двірника
Щиток запобіжників
Щиток запобіжників розташований поруч із акумулятором.
Діаграма з ковери
Діаграма
Призначення
| 32 | 15A аудіо, сабвуфер, супутниковий радіотюнер (2004-2006), CD-чейнджер (2000-2003) |
| 33 | Генератор 10A, реле гудка |
| 34 | Реле модуля керування двигуном 15A |
| 35 | Реле сигналу попередження про крадіжку 10A (2000), реле лампи попередження про крадіжку |
| 36 | 10A 2000-2001, 2004-2006: Модуль керування двигуном (ECM), реле ECM, блок керування іммобілізатором |
| 10A QG (2002-2003): Модуль керування двигуном (ECM), реле ECM | |
| 15A QR (2002-2003): Модуль керування двигуном (ECM), реле ECM, блок керування іммобілізатором | |
| 37 | 10A розумний блок керування входом (SECU) |
| 38 | Вимикач освітлення 10A (комбіновані лампи), розумний блок керування входом (SECU), блок контролю часу, лампи освітлення, лампа номерного знака |
| 39 | Фара 15A, вимикач освітлення, денний блок керування світлом, реле лампи попередження про крадіжку |
| 40 | Фара 15A, вимикач освітлення, денний блок керування світлом, реле лампи попередження про крадіжку |
| 41 | 15A 2002-2006: Реле керування дросельною заслінкою |
| 42 | 20A 2002-2006: аудіопідсилювач |
| 43 | Передній ретрансляційний ретранслятор 15A |
| A | 100A QG, SR: Генератор, реле запалювання (запобіжник: “25”, “26”, “29, “30”, “31”), запобіжник: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” |
| 120A QR: Генератор, реле запалювання (запобіжник: “25”, “26”, “29, “30”, “31”), запобіжник: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” | |
| B | Реле 80A (запобіжник “22”), реле запалювання (запобіжник: “8”, “9”, 10″, “11”) Реле вентилятора (запобіжник “14”, “16”), запобіжник “12”, “13” |
| C | Вимикач запалювання 40A |
| D | 30A циркулярний автомат (розумний блок керування входом (SECU), електросклопідйомний реле, люк) |
| E | – |
| F | Антиблокувальна гальмівна система 40A |
| G | Антиблокувальна гальмівна система 40A |
| H | Реле охолоджувального вентилятора 40А 1, реле вентилятора охолодження 3 (QR) |
| I | Реле охолоджувального вентилятора 40А 1, реле вентилятора охолодження 2 |
Релейна коробка
Розташований з іншого боку моторного відсіку.
Діаграма
Декодування
| R1 | Реле лампи про крадіжку |
| R2 | QR: Реле охолоджувального вентилятора 3 |
| R3 | Передній протитуманний фар |
| R4 | Блокування зчеплення (механічна коробка передач) |
| R5 | Реле охолоджувального вентилятора 1 |
| R6 | Ріг |
| R7 | Кондиціонер повітря |
| R8 | Стоянка та нейтральне положення (автоматична коробка передач) |
| R9 | Реле охолоджувального вентилятора 2 |
| R10 | 2000: Сигнал попередження про крадіжку |
