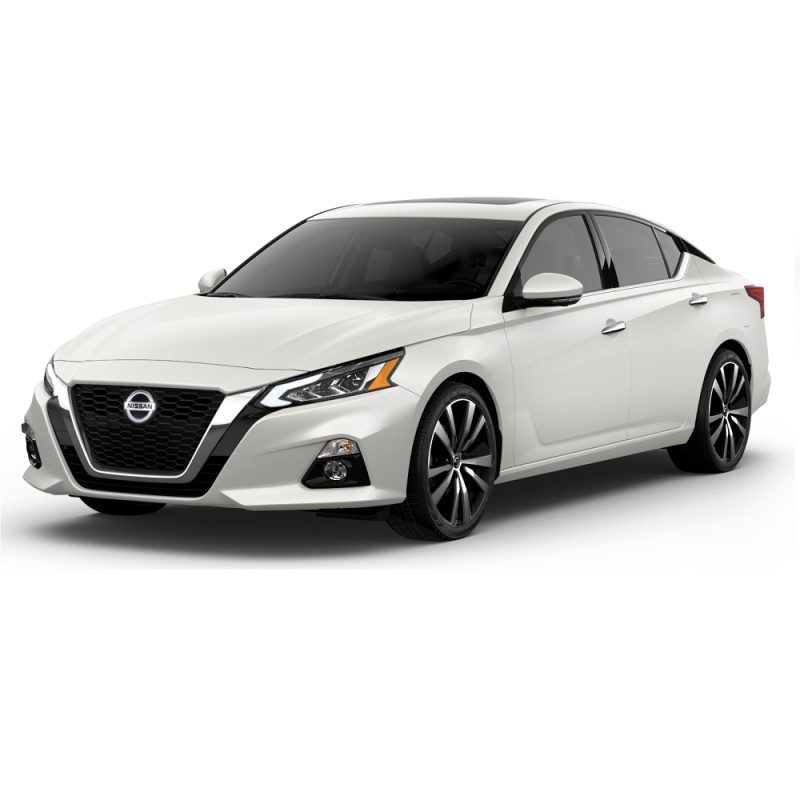

Nissan Altima L34 представляє шосте покоління модельного ряду Altima, яке випускалося у 2019, 2020, 2021, 2022, 2023, 2024 роках. Модель пройшла фейсліфтінг, запущений у серпні 2022 року. Ми надамо опис запобіжників та реле в Nissan Altima L34 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами. Окремо виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників розташований у нижній частині панелі приладів з боку водія.
Звірте призначення елементів зі схемою на звороті захисних кришок.
Діаграма
Завдання
| 1 | (ЗАПАСНИЙ) Запасний запобіжник |
| 2 | (USB-ЗАРЯДКА) USB-зарядний пристрій |
| 3 | (ЕЛЕКТРОННІ ЧАСТИНИ (ACC)) Захищає кілька ланцюгів |
| 4 | (РОЗЕТКА) Прикурювач / розетка |
| 5 | (VDC CONT) Соленоїд керування динамікою автомобіля |
| 6 | (ЛІЦІВНИК (ЗАПАЛЬНЕННЯ)) Комбінація приладів |
| 7 | (ЗАПАСНИЙ) Запасний запобіжник |
| 8 | (Переднє сидіння) Підігрів переднього сидіння |
| 9 | (STRG) Блокування керма |
| 10 | Е-ПКБ |
| 11 | (ПОДУШКА БЕЗПЕКИ) Подушка безпеки |
| 12 | ЕЛЕКТРИЧНІ ЗАПЧАСТИНИ (IG SIG) |
| 13 | ЕЛЕКТРИЧНІ ЗАПЧАСТИНИ (IG POWER) |
| 14 | (EPS) Електричний підсилювач керма |
| 15 | ATR КОНТ |
| 16 | (НАСОС ОМИЙНИКА) Омивач лобового скла |
| 17 років | (RR DEF) Обігрів заднього скла |
| 18 років | (ЗАПАСНИЙ) Запасний запобіжник |
| 19 років | (ПІДІГРІВ ДЗЕРКАЛА) Підігрів дзеркала |
| 20 | (BCM) Модуль керування кузовом |
| 21 рік | (ЛІЦІВНИК (BAT)) Комбінація приладів |
| 22 | (AUDIO-2) Аудіосистема |
| 23 | (ЗАПАСНИЙ) Запасний запобіжник |
| 24 | (АУДІО -1) Аудіосистема |
| 25 | (ЗАПАСНИЙ) Запасний запобіжник |
| 26 | Аудіосистема (BOSE) |
| 27 | (ЗАПАСНИЙ) Запасний запобіжник |
| 28 | (ЗАПАСНИЙ) Запасний запобіжник |
| 29 | (ЗАПАСНИЙ) Запасний запобіжник |
| 30 | (МОТОР ВЕНТИЛЯТОРА) Двигун вентилятора змінного струму |
| 31 | (ЗАПАСНИЙ) Запасний запобіжник |
| 32 | (ILL) Освітлення |
| 33 | (ПІДІГРІВ РУЛЬОВОГО КОЛЕСА) Підігрів керма |
| 35 | (BCM) Модуль керування кузовом |
| 36 | 4WD SOL |
| 37 | 4WD CONT |
| 38 | ВИБЕРІТЬ ПКБ |
| 39 | ЕЛЕКТРИЧНА Б (БАТ) |
| 40 | ШЛЮМ |
| 41 | Блок керування трансмісією (TCU) |
| 42 | (DOOR LOCK RR) Система електрозамикання задніх дверей |
| 43 | (DOOR LOCK FR) Система електрозамикання передніх дверей |
| 44 | (ПОВОРОТНИК) Поворотник |
| 45 | (RR FOG) Задні протитуманні фари |
| 46 | (КІМНАТНА ЛАМПА) Плафонне освітлення та внутрішнє освітлення |
| 47 | (СТОП-СИГНАЛ -2) Стоп-сигнали |
| 48 | (СТОП-СИГНАЛ -1) Стоп-сигнали |
За роботу прикурювача відповідають запобіжники під номером 4, номіналом 20 А.
На задній панелі пристрою є кілька реле.
Діаграма
Декодування
- R1 Запалювання 2
- R2 Електричний вентиляторний двигун
- R3 Обігрів заднього скла
- R4 Аксесуар 1
Моторний відсік
У лівій частині моторного відсіку розташовані три блоки запобіжників.
Блок запобіжників 1
Фотосхема
Опис
- IGN_REV_LAMP / AC_VALVE – (REV_LAMP – ліхтарі заднього ходу (від запалювання) / AC_VALVE – електромагнітний клапан кондиціонера)
- IGN_AT – Система керування автоматичною коробкою передач (живлення ЕБУ автоматичної коробки передач від замка запалювання)
- AGN_AIRBAG / ABS – Подушка безпеки та блок ABS (антиблокувальна система гальм)
- ПРИВОД – Різні приводи двигуна (дросельна заслінка, клапани регулювання турбіни тощо, залежно від конфігурації)
- IGN_ECM – Блок керування двигуном (ECM / ECU), живлення подається при ввімкненому запалюванні
- FR_WIPER – Передні склоочисники
- IGN_WASHER_MTR – Насос омивача лобового скла (живлення від системи запалювання)
- BAT_ABS – Постійне живлення блоку ABS (надходить безпосередньо від акумулятора)
- FUEL_PUMP – Паливний насос
Блок запобіжників 2
Фото, наприклад
Діаграма
Призначення
- HORN — реле звукового сигналу
- CVT CONT — безступінчасте керування трансмісією (CVT)
- ENG CONT — керування двигуном
- VVL / VVL2 / VVL3 / VVL4 — система регулювання підйому клапанів
- INJ2 / VINJ3 — форсунки впорскування палива
- F/PUMP CONT — керування паливним насосом
- F/PUMP — паливний насос
- (2–PKB) CONT — керування стоянковим гальмом
- F/L 40A RAD FAN1 / RAD FAN2 — вентилятори радіатора
- F/L 30A VDC SOL — соленоїд системи динамічного керування (VDC — Динамічне керування транспортним засобом)
- F/L 30A USM — модуль керування (можливо, модуль уніфікованої системи)
- F/L 40A POWER WND — електричні склопідйомники
- F/L 40A IG SW — замок запалювання
Блок запобіжників 3
На позитивному виводі акумуляторної батареї встановлено блок запобіжників високої потужності у вигляді плавких вставок.
