У цій статті ми розглядаємо друге покоління Acura CL (YA4), що випускалося з 2000 по 2003 рік. Тут ви знайдете діаграми запобіжників Acura CL 2000, 2001, 2002 і 2003, отримати інформацію про розташування панелей запобіжників всередині автомобіля, і дізнатися про призначення кожного запобіжника (розкладка запобіжника).
Компонування запобіжника Acura CL 2000-2003
Сигарна запальничка/запобіжник розетки в Acura CL це запобіжник №9 у правому блоці запобіжника пасажирського салону (з боку пасажира).

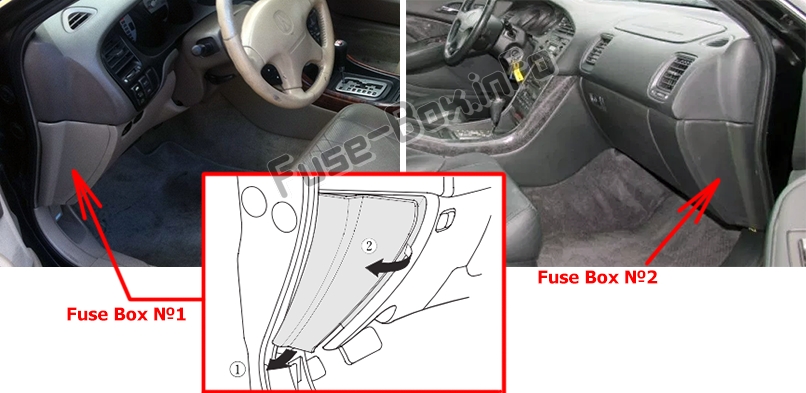

Розташування коробки запобіжників
Внутрішні запобіжники розташовані з кожного боку приладової панелі.
Щоб відкрити, потягніть нижню частину кришки, а потім вийміть її з бічних петель, потягнувши до себе.

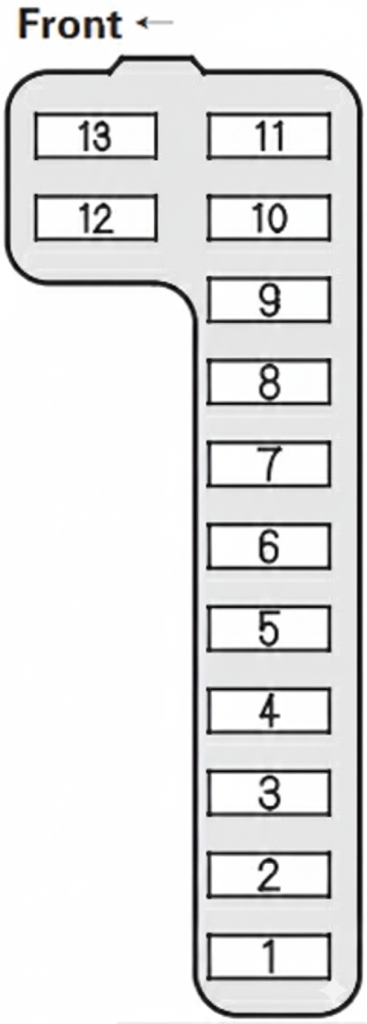

Схема коробки запобіжників (сторона водія)
Таблиця запобіжників (пасажирський салон, сторона водія)
Дана схема допоможе вам швидко ідентифікувати несправність електричних систем автомобіля.
| № | Сила струму (А) | Захищені ланцюги та компоненти |
| 1 | 15А | Паливний насос |
| 2 | 10А | Головна система SRS (подушки безпеки) |
| 3 | 7.5A | Управління нагрівачем, реле муфти кондиціонера, реле вентилятора |
| 4 | 7.5A | Дзеркала, підігрів сидінь, підігрів дзеркал |
| 5 | 7.5A | Денні ходові вогні (DRL) — для канадських моделей |
| 6 | 15А | ECU (блок керування двигуном/трансмісією), круїз-контроль, VSA |
| 7 | 7.5A | Бічні подушки безпеки (SRS) |
| 8 | 7.5A | Реле аксесуарів (ACC), Навігаційна система |
| 9 | 7.5A | Панель приладів, ліхтарі заднього ходу, пам’ять сидінь |
| 10 | 7.5A | Покажчики поворотів |
| 11 | 15А | Котушки запалювання (IG) |
| 12 | 30А | Склоочисники (двірники), омивач скла |
| 13 | 7.5A | Сигнал стартера |

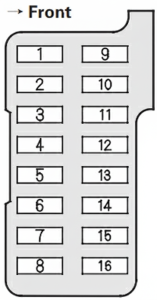

Схема коробки запобіжників (пасажирська сторона)
Призначення запобіжників в Пасажирському салоні (пасажирський борт)
| № | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 30А | 2001-2002: Місячний двигун |
| 1 | 20А | 2003: Ліве вікно живлення |
| 2 | 20А | Сидіння водія з електроприводом лежить, сидіння з пам’яттю |
| 3 | 20А | Сидіння з підігрівом |
| 4 | 20А | Розсув сидіння водія з електроприводом, сидіння з пам’яттю |
| 5 | 20А | Розсув сидіння з електроприводом для пасажирів |
| 6 | 20А | Силове сидіння пасажира лежить |
| 7 | 30А | 2001-2002: Не використовується 2003: Місячний двигун |
| 8 | 20А | Праве вікно живлення |
| 9 | 20А | Радіо, вихід |
| 10 | 10А | Навігаційна система, денні ходові вогні (на канадських моделях), OnStar |
| 11 | 7.5A | Внутрішнє освітлення, пам’ять сидінь, HomeLink |
| 12 | 20А | Силові дверні замки |
| 13 | 15А | Годинник, резервне копіювання, невелике освітлення |
| 14 | 7.5A | Перевірка двигуна ABS |
| 15 | 20А | 2001-2002: Ліве вікно живлення 2003: Не використовується |
| 16 | — | Не використовується |

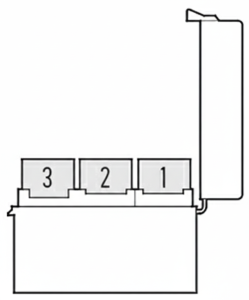

коробка запобіжників VSA (на типі S)

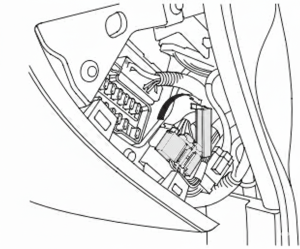

Коробка запобіжників VSA розташована під внутрішньою коробкою запобіжників з боку пасажира приладової панелі.
VSA
| № | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 20А | VSA F/S Реле |
| 2 | 20А | Дросельний двигун VSA |
| 3 | — | Не використовується |
Двигун Відсік

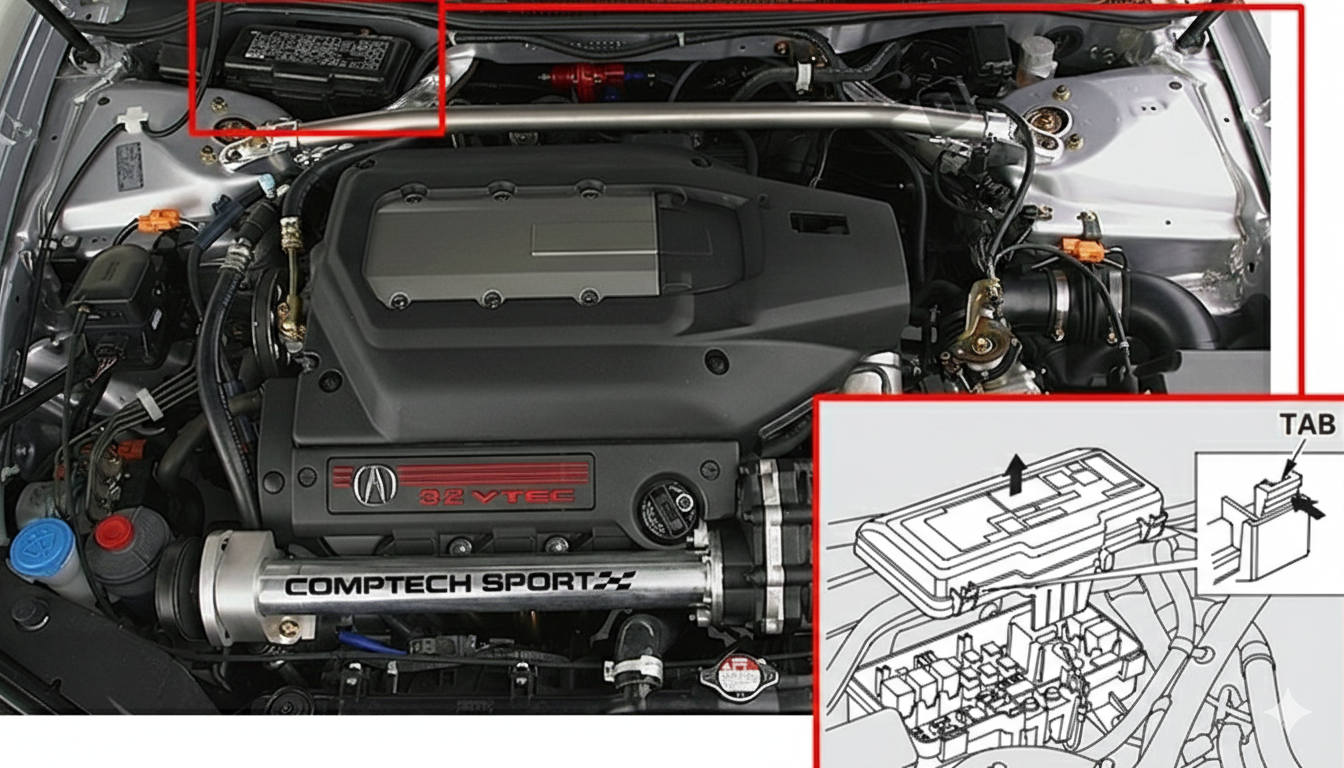

Розташування коробки запобіжників

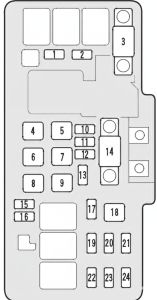

Схема коробки запобіжників
Призначення запобіжників в моторному відсіку
| № | Підсилювачі. | Схеми захищені |
|---|---|---|
| 1 | 20А (Преміум модель) 30А (Тип-С) |
Вентилятор конденсатора |
| 2 | 7.5A | MG Зчеплення |
| 3 | 60А | IG1 Головна |
| 4 | 40А | Заднє вікно Defogger |
| 5 | 40А | Нагрівач Мотор |
| 6 | 20А | Преміум модель: TCS |
| 6 | 40А | Тип-S (2001-2002): VSA Type-S з A/T (2003): VSA |
| 6 | — | Type-S з M/T (2003): не використовується |
| 7 | 40А | Силове сидіння |
| 8 | 40А | Двигун вікна живлення |
| 9 | 40А | Резервне копіювання, ACC |
| 10 | 15А | Запасний Запобіжник |
| 11 | 10А | Запасний Запобіжник |
| 12 | 7.5A | Запасний Запобіжник |
| 13 | 20А (Преміум модель) 20/30А (Тип-С) |
Вентилятор охолодження |
| 14 | 120А | Батарея |
| 15 | 30А | Запасний Запобіжник |
| 16 | 20А | Запасний Запобіжник |
| 17 | 15А | Небезпека |
| 18 | 30А | ABS Мотор |
| 19 | 15А | ACGS |
| 20 | 20А | Стоп |
| 21 | 20А | ABS F/S Реле |
| 22 | 20А | Права фара |
| 23 | — | Не використовується |
| 24 | 20А | Ліва фара |
