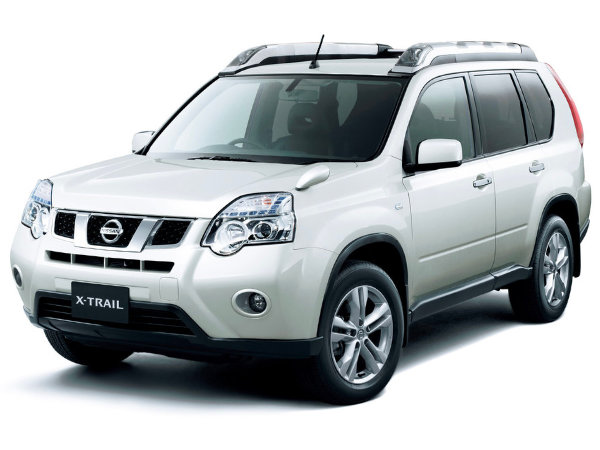

Nissan X Trail T31 – це компактний кросовер, який випускався у 2008, 2009, 2010, 2011, 2012 та 2013 роках. За цей час модель зазнала рестайлінгу. У цій статті ви знайдете інформацію про блоки запобіжників та реле Nissan X Trail T31, а також їх фотографії та схеми. Окремо виділимо запобіжник, що відповідає за прикурювач.
Зверніть увагу, що кількість запобіжників та реле, а також схеми коробки можуть відрізнятися від цього матеріалу та залежати від електрообладнання, року випуску та країни поставки автомобіля. Звірте струмове призначення елементів кола з вашим описом на зворотному боці захисної кришки коробки.
Генерація моделі не підходить?
Пасажирський салон
Він розташований у приладовій панелі за захисною кришкою, там само, де й у попередніх поколіннях.
Фото, наприклад
Тип 1
Діаграма
Позначення
| 1 | 10A Електричні дзеркала, аудіосистема |
| 2 | Розетки 10A |
| 3 | 15A Прикурювач |
| 4 | Не використовується |
| 5 | 15A Вентилятор кондиціонера |
| 6 | 15A Вентилятор кондиціонера |
| 7 | Система 10A без ключа доступу |
| 8 | 15A Додаткові фари |
| 9 | 10A Блок керування повним приводом |
| 10 | 10A Стоп-сигнали |
| 11 | 10A Освітлення салону |
| 12 | 10A Комбінація приладів |
| 13 | 10A Модуль керування кузовом (BCM) |
| 14 | 10A Аудіосистема |
| 15 | 10A Підігрів дзеркал |
| 16 | 20A Аудіосистема |
| 17 років | 10A Насос омивача скла |
| 18 років | 10A Комбінація приладів |
| 19 років | 10A Подушки безпеки |
| 20 | 10A Діагностичний роз’єм, блок керування двигуном, коректор фар |
Запобіжник №3, 15А, відповідає за прикурювач.
- R1 – Додаткове обладнання реле
- R2 – Реле вентилятора кондиціонера
- R3 – Реле додаткових фар
- R4 – Реле підігріву сидінь
- R5 – Реле додаткових фар
Тип 2
Діаграма
Завдання
| Ф1 | 10A Аудіосистема, електропривід зовнішніх дзеркал |
| Ф2 | 15A Передня розетка (прикурювач) |
| Ф3 | 15A Прикурювач |
| Ф4 | 10A Кондиціонер, електричний обігрівач салону |
| Ф5 | 15A Двигун обігрівача |
| Ф6 | 15A Двигун обігрівача |
| Ф7 | 10A Додаткове обладнання |
| Ф8 | Датчики CVT 15A (механічна коробка передач) |
| Ф9 | 15A Аудіосистема |
| Ф10 | 10A Стоп-сигнали |
| Ф11 | Резерв |
| Ф12 | 10A Блок керування електрообладнанням салону |
| Ф13 | 10А Електрообладнання |
| Ф14 | 15A Задня розетка (якщо встановлена) |
| Ф15 | 10A Підігрів дзеркал |
| Ф16 | 10A Блок керування електрообладнанням салону |
| Ф17 | 15А Електрообладнання |
| Ф18 | 20A Шестерня склоочисника Moto |
| Ф19 | 10A подушки безпеки SRC |
| Ф20 | 10A Підігрів сидінь |
| Р1 | Реле додаткового обладнання салону |
| Р2 | Реле вентилятора обігрівача |
Якщо прикурювач не працює, перевірте запобіжники на 15 А під номерами 2 та 3.
Моторний відсік
У другому поколінні Nissan X Trail T31 знизу, поруч з акумулятором, розташовані 2 блоки запобіжників. Щоб отримати до них доступ, потрібно зняти трубу повітропроводу.
Коробка А
Тип 1
Діаграма
Позначення
| 1 | ABS, ESP (50A з ESP, 40A без ESP) |
| 2 | 30А АБС, ESP |
| 3 | 30A Омивач фар |
| 4 | 60A Електричний підсилювач керма |
| 5 | Генератор звукових сигналів 10A |
| 6 | 10A Денні ходові вогні |
| 7 | 10A Насос охолодження турбокомпресора |
| 8 | 20A Підігрів сидінь |
| 9 | 10A Блок керування трансмісією |
| 10 | 30A Додатковий обігрівач |
| 11 | 30A Додатковий обігрівач |
| 12 | 15A Аудіосистема |
| 13 | 40A Вентилятор охолодження двигуна 2 |
| 14 | 40A Замок запалювання |
| 15 | 40A Вентилятор охолодження двигуна 1 |
| 16 | 50A Блок керування склопідйомниками, блок керування кузовом |
| Р1 | Реле гудка |
| Р2 | Реле вентилятора охолодження (висока швидкість) |
| Р3 | Реле денних ходових вогнів (Європа) Реле звукового сигналу |
| Р4 | Реле омивача фар (бензин) Реле обігрівача (дизель) |
| Р5 | Реле вентилятора охолодження (низька швидкість) |
| Р6 | Реле стоп-сигналів (бензин) Реле обігрівача (дизель) |
Тип 2
Призначення
| Ф1 | 20A Турбіна повітряного охолоджувача (турбодизель) |
| Ф2 | 10A Блок перемикача режимів роботи трансмісії (автомобілі з повним приводом) |
| Ф3 | Генератор 10А |
| Ф4 | 10A Звуковий сигнал |
| FL5 | 60/30A Електропідсилювач керма, насос омивача фар, система ABS |
| Ф6 | 40A Система ABS, система контролю стійкості |
| Ф7 | 30A Електричний обігрівач салону (для автомобіля з дизельним двигуном) |
| Ф8 | 30A Електричний обігрівач салону |
| Ф9 | 30A Електричний обігрівач салону |
| Ф10 | Резерв |
| ФЛ11 | 50/30 / 40A Вентилятор охолодження двигуна, система запалювання |
| Ф12 | 40A Блок керування електрообладнанням салону |
| Р3 | Реле гудка |
| Р4 | Реле вентилятора охолодження двигуна |
| Р5 | Реле насоса омивача фар |
Коробка Б
Тип 1
Діаграма
Позначення
| Еф41 | резерв |
| Еф42 | резерв |
| Еф43 | 10А H / LAMP HI RH – дальнє світло (права фара) |
| Еф44 | 10А H / LAMP HI LH – дальнє світло (ліва блок-фара) |
| Еф45 | 10А ЗАДНІЙ ЛІХТАР – габаритне освітлення |
| Еф46 | 10A ПІДСВІТЛЕННЯ – підсвічування |
| Еф47 | резерв |
| Еф48 | 20A FR WIPER – передній склоочисник |
| Еф49 | 10А H / LP LH – ближнє світло (ліва фара) |
| Еф50 | 10А H / LP RH – ближнє світло (права фара) |
| Еф51 | 10A A / C COMP – муфта компресора кондиціонера |
| Еф52 | резерв |
| Еф53 | ЗАПАСНИЙ ЗАПОБІЖНИК 30A – запасний запобіжник |
| Еф54 | резерв |
| Еф55 | 15А RR DEF – електричний обігрів бічних дзеркал та заднього скла |
| Еф56 | 15А RR DEF – електричний обігрів бічних дзеркал та заднього скла |
| Еф57 | 15A ПАЛИВНИЙ НАСОС – паливний насос |
| Еф58 | 10A A / TECU – датчик режиму роботи автоматичної коробки передач, реле стартера (обмотка) |
| Еф59 | 10A Блок керування ABS – Антиблокувальна система (ABS) |
| Еф60 | 10А ЛАМПА ЗАДНЬОГО ХОДУ – ліхтарі заднього ходу |
| Еф61 | 15A ETC – електронний блок керування двигуном (ECU) |
| Еф62 | 15A EGI – електронний блок керування двигуном (ECU), котушки запалювання |
| Еф63 | ДАТЧИК 20A 02 – діагностичний датчик концентрації кисню |
| Еф64 | 15A ІНЖЕКТОР – форсунки |
| Еф65 | 15А FR FOG LAMP – передні протитуманні фари |
Опис реле
| Ер7 | FRON FOG – Реле передніх протитуманних фар | |
| Ер8 | БЛИЖНЄ УВІМКНЕННЯ ФАР – реле ближнього світла | |
| Ер9 | ECM – реле електронного блоку керування двигуном (ECU) | |
| Ер10 | ОБІГРІВ ВІКОН – реле для обігріву заднього скла та зовнішніх дзеркал | |
| Ер11 | СТАРТ – реле стартера | |
| Ер12 | ВЕНТИЛЯТОР ОХОЛОДЖЕННЯ 3 – реле вентилятора охолодження 3 | |
| Ер13 | ВЕНТИЛЯТОР ОХОЛОДЖЕННЯ 2 – реле вентилятора охолодження 2 | |
| Ер14 | ВЕНТИЛЯТОР ОХОЛОДЖЕННЯ 1 – реле вентилятора охолодження 1 | |
| Ер15 | IGN – реле запалювання | |
Тип 2
Діаграма
Завдання
| Ф1 | 15A Підігрівач скла |
| Ф2 | 15A Підігрівач скла |
| Ф3 | 15A Протитуманні фари |
| Ф4 | 30A Склоочисник |
| Ф5 | 15A Лампа ближнього світла, права фара |
| Ф6 | 15A Лампа ближнього світла, ліва фара |
| Ф7 | 10A Лампа дальнього світла, права фара |
| Ф8 | 10A Лампа дальнього світла фари, ліва |
| Ф9 | Лампи габаритних вогнів 10A |
| Ф10 | Резерв |
| Ф11 | 15A Управління трансмісією |
| Ф12 | 20A Блок керування двигуном |
| Ф13 | Компресор кондиціонера 10A |
| Ф14 | 10A Ліхтарі заднього ходу |
| Ф15 | 10A Коробка передач |
| Ф16 | 10A Система керування двигуном |
| Ф17 | 15A Паливний насос |
| Ф18 | 10A Система живлення (паливні форсунки) |
| Ф19 | 10A Гідроелектронний блок ABS |
| Ф20 | Резерв |
| Р6 | Реле системи запалювання |
| Р8 | Реле обігрівача скла задніх дверей |
| Р16 | Реле низької швидкості вентилятора охолодження двигуна I |
| Р17 | Реле високої швидкості вентилятора охолодження двигуна II |
Акумуляторний блок
На позитивному виводі акумуляторної батареї є запобіжники у вигляді високопотужних плавких запобіжників.
- EfA – генератор змінного струму 250/140 А, схеми запобіжників EBfB та EBfC
- EfB – блок запобіжників у моторному відсіку на 100 А
- EfC – освітлення 100A, кондиціонування повітря
- EfD – реле запалювання 80/100A, ланцюг запобіжника в моторному відсіку
- EfE – блок запобіжників у моторному відсіку 80/100A
- EfN – блок керування свічками розжарювання 60A
Ця стаття призначена лише для ознайомлення. Ще раз нагадаємо, що поточне позначення вашого транспортного засобу розташоване на захисній кришці.
