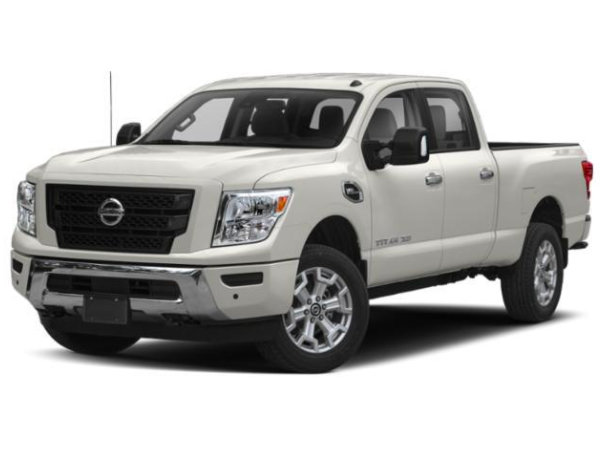

Nissan Titan 2 покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 роках з позначенням A61. За цей час модель отримала оновлення. У нашій публікації ви можете знайти опис запобіжників та реле Nissan Titan 2G зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників із запобіжниками та реле розташований внизу приладової панелі за бардачком.
Фото, наприклад
Звірте фактичний опис зі своїм на зворотному боці захисної кришки.
Діаграма
Завдання
| 1 | (МОТОР ВЕНТИЛЯТОРА) Двигун вентилятора змінного струму |
| 2 | (ЗАПАСНИЙ) Запасний запобіжник |
| 3 | ОПЦІЯ ДИЛЕРА (ACC) |
| 4 | РОЗЕТКА ЖИВЛЕННЯ 2 |
| 5 | РОЗЕТКА ЖИВЛЕННЯ 1 |
| 6 | ТЕПЛОВІ МІР |
| 7 | (RR DEF) Обігрів заднього скла |
| 8 | (RR DEF) Обігрів заднього скла |
| 9 | (ЕЛЕКТРОННІ ЧАСТИНИ (ACC)) Захищає кілька ланцюгів |
| 10 | (ОСВІТЛЕННЯ) Освітлення |
| 11 | (ВЕНТИЛЯТОР MTR) Двигун вентилятора змінного струму |
| 12 | (ПІДІГРІВ СИДІННЯ) Підігрів сидіння |
| 13 | ЕЛЕКТРИЧНІ ДЕТАЛІ (ЗАПАЛЮВАННЯ) |
| 14 | ЕЛЕКТРИЧНІ ДЕТАЛІ (ЗАПАЛЮВАННЯ) |
| 15 | (ПРИЛАДНИЙ ІНСТРУМЕНТ(ЗАПАЛЬНЕННЯ)) Комбінація приладів |
| 16 | (ПОДУШКА БЕЗПЕКИ) Подушка безпеки |
| 17 років | МИЙНИЙ НАСОС |
| 18 років | (КІМНАТНА ЛАМПА) Плафонне освітлення та внутрішнє освітлення |
| 19 років | (КОНТРОЛЬ АКПП) Контролер автоматичної коробки передач |
| 20 | (DOOR LOCK FR) Система електрозамикання передніх дверей |
| 21 рік | (DOOR LOCK RR) Система електрозамикання задніх дверей |
| 22 | ВИБІР ДИЛЕРА (BAT) |
| 23 | ЕЛЕКТРИЧНІ ДЕТАЛІ (BAT) |
| 24 | РОЗЕТКА ЖИВЛЕННЯ CNSL |
| 25 | (ЛАМПА ВАНТАЖУ) Плафон освітлення та внутрішнє освітлення |
| 26 | НАТИСНІТЬ КНОПКУ ПУСК ДВИГУНА |
| 27 | (СТОП-СИГНАЛ) Стоп-сигнали |
| 28 | ПЗ РОЗШИРЕНОЇ ОБСЯГИ ЗБЕРІГАННЯ |
| 29 | (ПІДСИЛЮВАЧ АУДІО) Аудіосистема |
| 30 | (ПІДСИЛЮВАЧ АУДІО) Аудіосистема |
| 31 | (ЛІЦІВНИК (BAT)) Комбінація приладів |
| 32 | ЕЛЕКТРИЧНІ ДЕТАЛІ (ВИРІЗАНІ КАЖУЧОЮ … |
| 33 | (АУДІО) Аудіосистема |
| 34 | СИГНАЛ BCM |
Запобіжники № 4 та 5 відповідають за прикурювач.
Моторний відсік
Під капотом, у моторному відсіку автомобіля, з лівого боку, поруч з акумулятором, розташовані 3 блоки із запобіжниками та реле.
Блок запобіжників 1
Виділення з блоку
Призначення
- (ПАЛИВНИЙ НАСОС) – Паливний насос
- (FR FOG) – Передні протитуманні фари
- (ESCL) – Блокування керма
- (ІНЖЕКТОР) – Паливні форсунки
- (H/L LO RH) – Ближнє світло правої фари
- (H/L LO LH) – Ближнє світло лівої фари
- (КОТУШКА ЗАПАЛЮВАННЯ) – Котушка запалювання
- (FR WIP) – Передні склоочисники
- (КЛАСНІСТЬ ЛІВА) – Лівий передній/бічний габаритний ліхтар
- (ПРАВИЙ ПРОСТОРУЧ …
- (H/L HI RH) – Дальнє світло правої фари
- (H/L HI LH) – Дальнє світло лівої фари
- (ЕБУ ABS) – Антиблокувальна гальмівна система
- (ЗЧЕПЛЕННЯ КОНДИЦІОНЕРА) – Магнітне зчеплення кондиціонера
- (RR DEF) – Обігрів заднього скла
- (РЕГУЛЯТОР ДРОСЕЛІ) – Електронне керування дросельною заслінкою
- (СЕКК) – Система кондиціонування повітря
- (ЕБУ автоматичної коробки передач) – контролер автоматичної коробки передач
- (ЛІХМАР ЗАДНЬОГО ХОДУ) – Ліхтарі заднього ходу
Блок запобіжників 2
Діаграма з Covery
Опис
| Запалювач запалювання F/L 40A | Живлення вимикача запалювання |
| Запалювання F/L 40A | Потужність системи запалювання |
| 15A ВЕНТИЛЯТОР ДВИГУНА | Вентилятор охолодження двигуна |
| 15A БУКСИРУВАННЯ ПОВОРОТУ | Поворотники причепа |
| 10A ПЕРЕДНЯ ЛАМПА ПРАВА | Права передня фара |
| НЕ ВИКОРИСТОВУВАЛИ | Не використовується |
| Електричне гальмо F/L 30A | Електронна гальмівна система |
| 15A ІНЖ 2 | Паливні форсунки (банк 2) |
| 30A INJ 1 | Паливні форсунки (банк 1) |
| 10A АЛЬТ. ТРАНЗ. | Генератор змінного струму (збуджувач) |
| 15A СИГНАЛ | Ріг |
| F/L 50A ADD | Додаткове джерело живлення |
| Ф/Л 30А — | Запасний / не маркований |
| F/L 50A VEL | Електронне навантаження автомобіля (основне живлення) |
| 15A ПАЛИВНИЙ НАСОС | Паливний насос |
| РЕЛЕ СИГНАЛУ | Реле гудка |
Релейний блок
Розташування
Діаграма
Позначення
| Р1 | Змінний клапан події та підйомний двигун |
| Р2 | Потужність причепа |
| Р3 | Соленоїд керування динамікою автомобіля |
| Р4 | Ліві поворотні ліхтарі причепа |
| Р5 | Автоматичний диференціал |
| Р6 | Паливні форсунки (банк 2), паливний насос |
| Р7 | Паливні форсунки (банк 1) |
| Р8 | Денні ходові вогні |
| Р9 | Управління трансмісією |
| Р10 | Праві поворотні ліхтарі причепа |
| Р12 | Стоп-сигнали; Розетка живлення (інвертор постійного/змінного струму) |
На позитивному виводі акумулятора встановлений блок запобіжників високої потужності.
