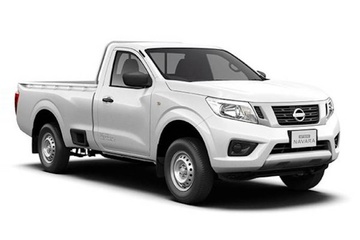

Nissan Navara 3 покоління випускався у 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках з позначенням D23. За цей час модель отримала фейсліфтинг. У нашій публікації ви можете знайти опис запобіжників та реле Nissan Navara 3G зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Зверніть увагу на запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від описаного тут і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Пасажирський салон
У салоні автомобіля блок запобіжників із запобіжниками та реле розташований внизу приладової панелі за бардачком.
Фото, наприклад
Звірте фактичний опис зі своїм на зворотному боці захисної кришки.
Діаграма
Завдання
| 1 | Модуль керування кузовом, система розподілу живлення |
| 2 | Аудіосистема BASE, аудіосистема з дисплеєм, навігаційна система, система допомоги водієві |
| 3 | Електронні деталі (BAT CUT) |
| 4 | Лічильник (BAT) |
| 5 | Підсилювач аудіо |
| 6 | Підсилювач аудіо |
| 7 | ПЗ розширеного сховища |
| 8 | Ліхтар заднього ходу, модуль керування кузовом, система керування гальмами, система блокування перемикання передач CVT, система керування двигуном, інтелектуальна система ключа, система розподілу живлення, стоп-сигнал, інтелектуальна система ключа, NVIS, система розподілу живлення |
| 9 | Натисніть кнопку запуску двигуна |
| 10 | Вантажна лампа |
| 11 | Підігрів керма (керма) |
| 12 | Електричні деталі (ЕДД) |
| 13 | Дилерські опції (BAT) |
| 14 | Модуль керування кузовом, система інтелектуального ключа, система електрозамків дверей, система електросклопідйомників, система безпеки автомобіля |
| 15 | Модуль керування кузовом, система інтелектуального ключа, система електрозамків дверей, система електросклопідйомників, система безпеки автомобіля |
| 16 | Система автоматичної коробки передач |
| 17 років | Кімнатна лампа |
| 18 років | Насос омивача |
| 19 років | Система керування подушками безпеки SRS |
| 20 | Лічильник (IGN) |
| 21 рік | Електронні компоненти (IGN PWR) |
| 22 | Електронні компоненти (IGN SIG) |
| 24 | Мотор вентилятора |
| 26 | Запасні аксесуари |
| 30 | Розетка живлення 1 |
| 31 | Розетка живлення 2 |
| 32 | Додаткові опції дилера (аккаунт) |
| 33 | Електронні деталі (аксесуари) |
| 34 | Мотор вентилятора |
Запобіжники № 30 та 31 відповідають за прикурювач.
Моторний відсік
Під капотом, у моторному відсіку автомобіля, з лівого боку, поруч з акумулятором, розташовані 3 блоки із запобіжниками та реле.
Блок запобіжників 1
Виділення з блоку
Призначення
- (ПАЛИВНИЙ НАСОС) – Паливний насос
- (FR FOG) – Передні протитуманні фари
- (ESCL) – Блокування керма
- (ІНЖЕКТОР) – Паливні форсунки
- (H/L LO RH) – Ближнє світло правої фари
- (H/L LO LH) – Ближнє світло лівої фари
- (КОТУШКА ЗАПАЛЮВАННЯ) – Котушка запалювання
- (FR WIP) – Передні склоочисники
- (КЛАСНІСТЬ ЛІВА) – Лівий передній/бічний габаритний ліхтар
- (ПРАВИЙ ПРОСТОРУЧИЙ ВОГНІВ) – Правий передній/бічний габаритний ліхтар
- (H/L HI RH) – Дальнє світло правої фари
- (H/L HI LH) – Дальнє світло лівої фари
- (ЕБУ ABS) – Антиблокувальна гальмівна система
- (ЗЧЕПЛЕННЯ КОНДИЦІОНЕРА) – Магнітне зчеплення кондиціонера
- (RR DEF) – Обігрів заднього скла
- (РЕГУЛЯТОР ДРОСЕЛІ) – Електронне керування дросельною заслінкою
- (СЕКК) – Система кондиціонування повітря
- (ЕБУ автоматичної коробки передач) – контролер автоматичної коробки передач
- (ЛІХМАР ЗАДНЬОГО ХОДУ) – Ліхтарі заднього ходу
Блок запобіжників 2
Діаграма
Діаграма
Опис
| 24 | ПОВОРОТА БУКСИРУВАННЯ ПРИЧЕПА |
| 25 | (DTRL) Денні ходові вогні |
| 27 | БУКСИРУВАННЯ ПРИЧЕПА |
| 28 | (ІНЖЕКТОР 2) Паливні форсунки |
| 29 | (БЛОКУВАННЯ ДИФІЛЕРА) Блокування диференціала |
| 30 | (РОЗГУБ) Рог |
| 31 | (ІНЖЕКТОР 1) Паливні форсунки |
| Г | (ІНВЕРТОР ПЕРЕДНЬОГО/ЛІВОГО ПОВІТРЯ) Передній лівий інвертор |
| Н | (П/Л ЕЛЕКТРИЧНЕ ГАЛЬМО) Контролер електричних гальм причепа |
| Я | F/L TF CONT (MTR) Роздавальна коробка керування (двигун) |
| Дж. | (IGN SW) Замок запалювання |
| К. | (Передній/Ніжній постійного струму) Динамічний контроль автомобіля |
| Л | (Передній/Ніжній ABS MTR) Антиблокувальна гальмівна система |
| М | (БУКСИРОВКА ПРИЧЕПА ПЕРЕДНІЙ/ЗАДНІЙ) Фари причепа |
| Пн. | (П/Н BCM) П/Н BCM |
| Р1 | (РЕЛЕ СИГНАЛУ) Гудок |
Релейний блок
Фото
Діаграма
Призначення
| 1 | (VTC CONT 2) Змінне керування фазою 2 |
| 2 | (VTC CONT 1) Змінне керування фазою 1 |
| 3 | (Інвертор) Розетка живлення (інвертор постійного/змінного струму) |
| 5 | (H/SEAT) Підігрів сидіння |
| Р1 | (DTRL) Денні ходові вогні |
| Р2 | (ЛІХМАР ЗАДНЬОГО ХОДУ) Ліхтар заднього ходу |
| Р3 | (Інвертор) Розетка живлення (інвертор постійного/змінного струму) |
| Р4 | (Інжектор) Паливні форсунки |
| Р5 | (VDC RLY STOP) Реле динамічного керування транспортним засобом Зупинка |
| Р6 | (ПОВОРОТ НА СТЕЖЦІ ЛІВОРУЧ) Поворот причепа ліворуч |
| Р7 | (ПОВОРОТ НА СТЕЖЦІ ПРАВОРУЧ) Поворот причепа праворуч |
| Р8 | (ADAS) Удосконалені системи допомоги водієві |
На позитивному виводі акумулятора встановлений блок запобіжників високої потужності.
