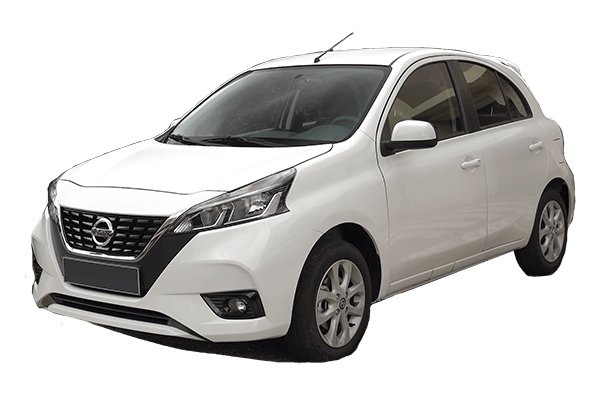

Nissan March 5-гопокоління вироблялося у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках з кодом моделі K14. Ми надамо опис запобіжників і реле в Nissan March 5G з схемами блоків запобіжників, їх розташуванням і прикладами фото. Давайте підкреслимо запобіжник запальнички.
Призначення запобіжників і реле може відрізнятися від описаного тут і залежить від року виробництва та рівня електрообладнання у вашому автомобілі.
Пасажирський відсік
В салоні блок запобіжників розташований під панеллю приладів, на стійкі, з лівої ноги водія.
Перевірте призначення елементів за вашою схемою на звороті захисних чохлів.
Діаграма
Призначення
| 5 | 15/20A (АУДІО) Аудіосистема |
| 8 | 10A (ПОДУШКА БЕЗПЕКИ) система подушок безпеки |
| 9 | 10A (ELEC PARTS (IGN)) Захищає схеми, пов’язані з запалюванням |
| 10 | 10A (ELEC PARTS (IGN RUN)) Електричні компоненти живляться, коли запалювання УВІМКНЕНЕ |
| 11 | 10A (ПОМПА ДЛЯ МИТТЯ) Помпа для миття лобового скла |
| 12 | 10A (ЛІЧИЛЬНИК (IGN)) Панель приладів (схема запалювання) |
| 13 | 10A (STRG SENS) Датчик кута керма |
| 14 | Модуль керування кузовом 5A (BCM) |
| 15 | 15A (ПОВОРОТНИЙ ЛІХТАР) Покажчики повороту |
| 16 | 20A (ЗАМОК ДВЕРЕЙ) Передня система замка дверей |
| 17 | 10A (ELEC PARTS (BAT-2)) Електричні компоненти на батарейках |
| 18 | 10A (КІМНАТНА ЛАМПА) Купольне світло / внутрішнє освітлення |
| 19 | 10A (ПРОТИТУМАННИЙ ФАР RR) Задні протитуманні фари |
| 20 | 20A (РОЗЕТКА) Розетка живлення / запальник |
| 21 | 5A (INMOBI ANT) Іммобілайзерна антена |
| 22 | 20A (ДВЕРНИЙ ЗАМОК) Задня система замка дверей |
| 23 | 10A (СТОП-ІНФАРА-1) Стоп-фари |
| 24 | 10A (ELEC PARTS (BAT-RUN)) Ланцюги, що живляться безпосередньо від акумулятора під час роботи двигуна |
| 25 | 15A (ЗАМОК ДВЕРЕЙ FR) Передня електросистема замка дверей |
| 26 | 15A (ДВЕРНИЙ ЗАМОК RR) Система електроприводу задніх дверей |
| 28 | 10A (ELEC PARTS (AUTO ACC)) Автоматичне живлення аксесуарів |
| 29 | 10A (СТОП-ФАРА-2) Стоп-фари |
| 30 | 10A (КОНДИЦІОНЕР) СИСТЕМА КОНДИЦІОНУВАННЯ ПОВІТРЯ |
| 31 | 10A (ABS/VDC CONT) ABS та система керування динамікою транспортного засобу |
| 33 | 10A (ПІДІГРІВ ДЗЕРКАЛА) Підігріти бокові дзеркала |
| 34 | 20A (RR DEF-2) Дефогер заднього вікна |
| 35 | 15A (МОТОР ВЕНТИЛЯТОРА-2) ДВИГУН HVAC-вентилятора |
| 37 | 15A (МОТОР ВЕНТИЛЯТОРА-1) ДВИГУН HVAC |
| 38 | 10A (МЕТР (BAT)) Приладова панель (живлення від батарейки) |
| 40 | (РОЗШИРЕНЕ ЗБЕРІГАННЯ SW) Розширений комутатор зберігання |
Моторний відсік
З лівого боку моторного відсіку розташовані три блоки запобіжників.
Щиток запобіжників 1
Діаграма з Covery
Діаграма
Призначення
| 1 | 50A (ABS / VDC МОТОР) Антиблокувальна гальмівна система; Соленоїд керування динамікою транспортного засобу |
| 2 | 30A (ABS/VDC SOL) антиблокувальна гальмівна система; Соленоїд керування динамікою транспортного засобу |
| 3 | 40A (ОБІГРІВАЧ PTC 2) Додатковий нагрівач |
| 5 | 50A (VTC CONT) Соленоїд з змінним часом керування / схема керування ECM |
| 6 | 40A (ЕЛЕКТРОСКЛОПІДЙОМНИКИ) Електросклопідйомники |
| 7 | 10A (РАДІАТОР 2) Вентилятор радіатора |
| 8 | 10A (VTC CONT) Соленоїд з регульованим керуванням / схема керування ECM |
| 9 | Валторна 15A (ВАЛТОРНА) |
| 10 | 30A (ОБІГРІВАЧ PTC) Додатковий обігрівач |
| 11 | Модуль уніфікованої системи 40A (USM) |
| 13 | Вимикач запалювання 40A (IGN SW) |
| 16 | 60A (РАДІАТОР 1) Вентилятор радіатора |
| 18 | 15A (ПІДІГРІВ СИДІННЯ) Обігрівач сидіння |
| 19 | 10A (VTC CONT) Соленоїд з регульованим керуванням / схема керування ECM |
| 20 | 30A (ОБІГРІВАЧ PTC) Додатковий обігрівач |
| R1 | Ретранслятор рогу |
| R2 | Ретранслятор PTC HTR |
| R3 | Ретранслятор PTC HTR |
| R4 | Стартова естафета |
| R5 | Ретранслятор PTC HTR |
Коробка запобіжників 2
Наприклад, фото
Опис
- IGN_REV_LAMP / AC_VALVE – (REV_LAMP – реверсивні лампи (від запалювання) / AC_VALVE – електромагнітний клапан кондиціонера)
- IGN_AT – Автоматична система керування трансмісією (живлення на автоматичний ЕБУ трансмісії через вимикач запалювання)
- AGN_AIRBAG / ABS – подушки безпеки та блок ABS (антиблокувальна гальмівна система)
- Актуатор – різні приводи двигуна (дросельна заслінка, клапани керування турбіною тощо, залежно від конфігурації)
- IGN_ECM – Блок керування двигуном (ECM / ECU), живлення подається, коли запалювання увімкнене
- FR_WIPER – передні двірники
- IGN_WASHER_MTR – Насос для миття лобового скла (живлення від запалювання)
- BAT_ABS – Постійне живлення блоку ABS (надходить безпосередньо від батареї)
- FUEL_PUMP – Паливний насос
Коробка запобіжників 3
На позитивній клемі акумулятора встановлюється високопотужний блок запобіжників у вигляді ланок запобіжників.
