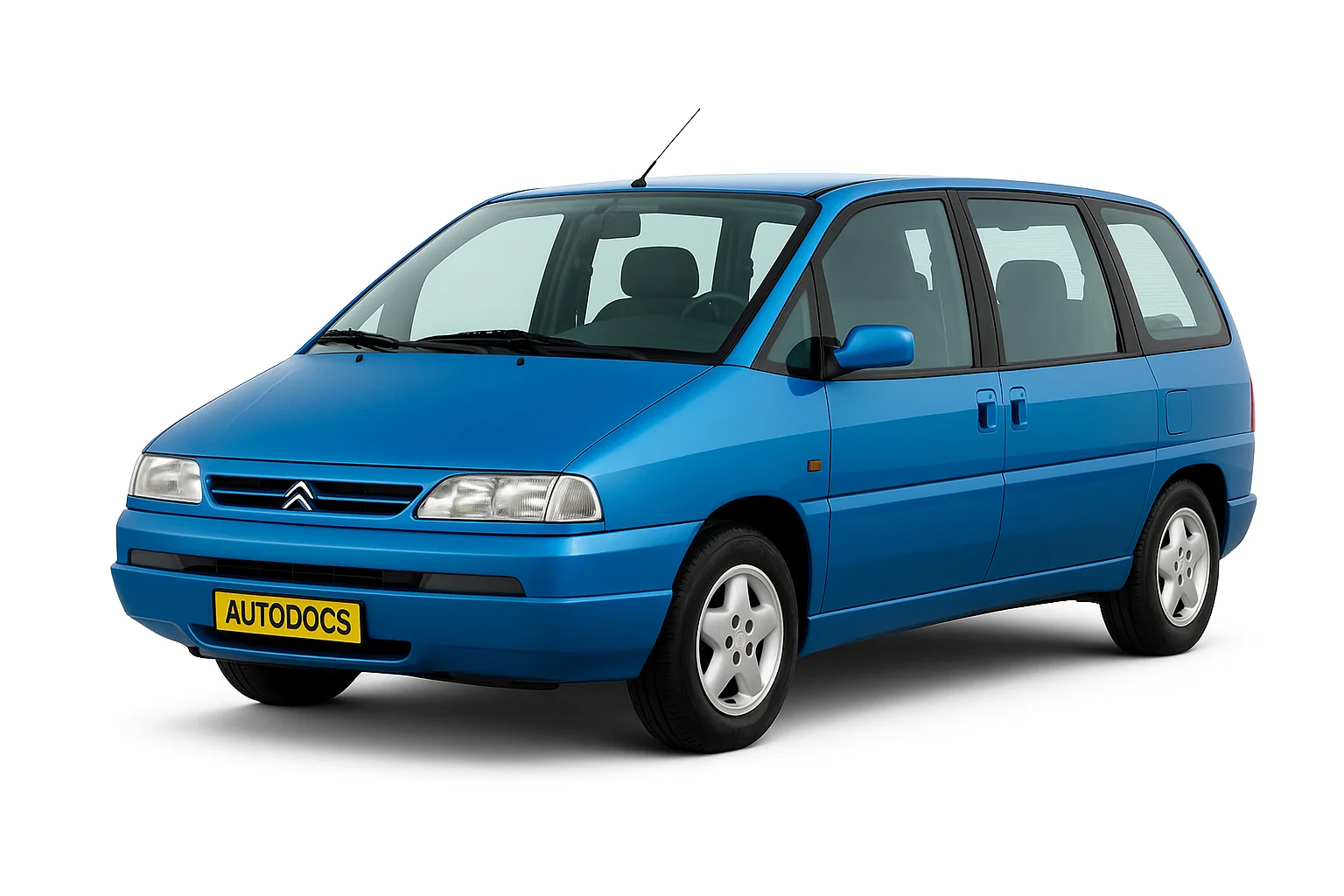

Запобіжник та реле Citroën Evasion (Synergie)

Citroen  Evasion  випускався в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 та 2002 роках. Також відомий як Citroen Synergie . Пропонуємо вам ознайомитися з описом блоків запобіжників та реле Citroen Evasion .

Кількість та опис ваших товарів можуть відрізнятися від представлених та залежать від конфігурації автомобіля, країни поставки та року випуску.

Моторний відсік

Сам блок запобіжників розташований поруч з акумулятором.

Фото, наприклад

Діаграма

Завдання

1. 20 A Житловий трейлер
2. 20 А Паливний насос
3. 10 A Ліва фара ближнього світла
4. 10 A Права фара ближнього світла
5. Діагностичний роз’єм 10 А
6. 10 A Імобілайзер двигуна
7. 10 A Ліва фара дальнього світла
8. 10 A Права фара дальнього світла
9. 25 A Група вентиляторів охолодження двигуна 1-120 Вт.
10. 30A Насос омивача фар, протитуманні фари
11. 20 A Додаткова система опалення
12. 5 A Таймер омивача фар
13. 15 A Кисневий датчик каталітичного нейтралізатора, підігрів лямбда-зонда
14. –
15. 40 A Кондиціонер, вентилятор салону
16. 30 – 50 A Вентилятор охолодження двигуна, група 1 – 180 Вт.

MF1 20A – Реле системи впорскування, MF2 30A – Реле системи впорскування, MF3 30A – Вентилятор салону, MF4 40A – Комп’ютер ABS.

Запобіжники, не позначені номерами, є запасними.

Реле

Позначення

• R 1030 – Інформація про працюючий двигун
• R 1502/1503/1504 – Реле для вентиляторів
• R 5400 – Реле омивача фар
• R 8016 – Реле впорскування
• R 2665 – Реле протитуманних фар

Пасажирський салон

Він розташований у гулі приладів, за захисною кришкою. Деякі релейні елементи можуть бути розташовані збоку та знизу (на рисунку 1 та 2).

Фото

Захищені компоненти

F1 10 A Автомагнітола (живлення) F2 5 A + живлення
після запалювання – Датчик швидкості – Центральний блок захисту – Контрольні
лампи панелі приладів F3 15 A Стоп-сигнал – Круїз-контроль
F4 10 A Правий задній ліхтар – Лівий передній габаритний ліхтар – Регулювання фар
F5 15 A Кондиціонер – Передні електричні склопідйомники – Вентилятор кондиціонера – Датчик тиску
F6 15 A Підігрів заднього скла та підігрів сидінь
F7 20 A Гудок
F8 ШУНТ –
F9 5 A Омивачі фар – Передній правий габаритний ліхтар – Підсвічування номерного знака – Лівий задній ліхтар
F10 30 A Регулювання сидіння переднього пасажира
F11 30 A Задні електричні склопідйомники
F12 10 A Комп’ютер ABS – Ліхтарі заднього ходу – Діагностичний роз’єм – Автоматична коробка передач
F13 30 A Регулювання сидіння водія
F14 5 A Центральний блок захисту (пам’ять)
F15 30 A Центральний блок захисту салону – Електричний центральний замок – Фари
F16 20 A Прикурювач – Постійний (+) від акумулятора
F16A 20 A Прикурювач + керування додаткових споживачів електроенергії
F17 15 A Блок керування температурою охолоджувальної рідини – Група вентиляторів охолодження двигуна
F18 10 A Протитуманна фара
F19 10 A Підсвічування панелі приладів – Автомагнітола – Габаритні вогні
F20 30 A Кондиціонер – Вентилятор кондиціонера
F21 20 A Підігрів сидінь
F22 20 A + Живлення для додаткових споживачів електроенергії – Не використовується
F23 ШУНТ F14 – F15 – F25 – F27
F24 30 A Омивач лобового скла – Передній склоочисник
F25 10 A Кондиціонер – Освітлення салону – Пам’ять автомагнітоли – Цифровий годинник
F26 15 A Ліхтарі Аварійна сигналізація
F27 30 A Підігрів заднього скла
F28 15 A Електричні склопідйомники – Контрольна
лампа низького заряду акумулятора F29 30 A Електричні склопідйомники
F30 15 A Освітлення салону – Поворотні лампи – Годинник – Зовнішні дзеркала з електрорегулюванням

Запобіжник №16, 20А, відповідає за прикурювач.
