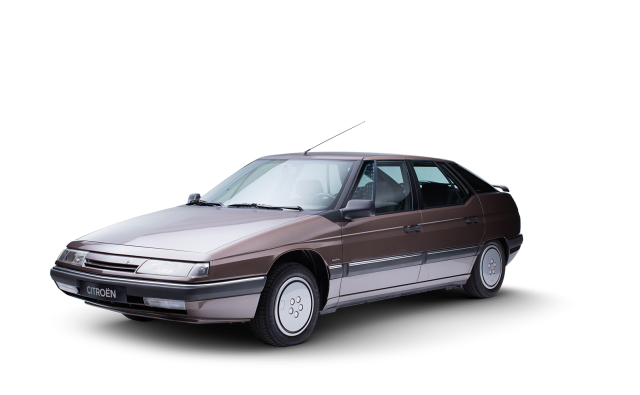

Запобіжник і реле Citroen Xm

Представляємо схеми розташування запобіжників у блоках Citroen XM. Citroen XM випускався у 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 та 2000 роках. У 1990 році його було названо найкращим європейським автомобілем року.

Ця модель має 2 блоки запобіжників.

Моторний відсік

У моторному відсіку цей блок запобіжників знаходиться недалеко від акумулятора.

Діаграма

Позначення

1. 15A – ЕБУ
2. 30А – АБС
3. 30A – Електричний вентилятор системи вентиляції
4. –
5. –
6. –
7. –
8. –
9. 10A – Права фара дальнього світла
10. –
11. 10A – Ліва фара дальнього світла
12. –
13. 10A – Ліва фара ближнього світла
14. –
15. 10A – Права фара ближнього світла

Пасажирський салон

Блок запобіжників розташований ліворуч під панеллю приладів.

Діаграма

Завдання

1. 10 А – АБС
2. 10 A – Сигнали зупинки
3. 10 A – Управління: підігрівом заднього скла, кондиціонером, підігрівом сидінь
4. 5A – Інформаційний дисплей
5. 30 А – Радіо, панель приладів, матричний датчик, датчик температури
6. 5 A – Задні протитуманні фари
7. 10 А – Гідравлічна підвіска
8. 5 А – Дисплей
9. 30 A – Управління: підігрівом заднього скла, передніми та задніми склоочисниками, кондиціонером, передніми та задніми електричними склопідйомниками, передніми та задніми склоочисниками, звуковими попереджувальними індикаторами
10. 5 A – Освітлення для: перемикачів керування, приладів, попільнички, передніх габаритних вогнів, аварійної сигналізації
11. 10 A – Освітлення: панель приладів, матриця дисплея, годинник
12. 5A – Інформаційний дисплей
13. 10 A – Сигнальні лампи, діагностичний роз’єм
14. 5 A – Реостат заднього ліхтаря (правий)
15. 30 А – ЗАПАСНИЙ ЗАПОБІЖНИК
16. 5 А – ЗАПАСНИЙ ЗАПОБІЖНИК
17. 30 А – Заднє сидіння
18. 5 A – Задній ліхтар (лівий)
19. 15 A – Ліхтар заднього ходу, панель приладів, діагностичний роз’єм, реле відключення компресора, таймер освітлення
20. 10 А – ЗАПАСНИЙ ЗАПОБІЖНИК
21. 15 A – Передні протитуманні фари
22. ШУНТ
23. Розташування переривчастого шунта живлення – вимкнено
24. 20 А – Підігрів переднього сидіння
25. 20 A – Отвір у даху
26. 30 A – Електричні задні склопідйомники
27. 15 A – Прилади, освітлення салону, світлодіодний аналого-цифровий перетворювач (АЦП), бортовий комп’ютер, дисплеї, годинники, радіо, сигналізація та аварійна сигналізація
28. 30 A – Передні електричні сидіння (праві)
29. 20 А – ЗАПАСНИЙ ЗАПОБІЖНИК
30. 30 A – Переднє електричне сидіння (ліве)
31. 10 A – Інтерфейс температури – впорскування
32. 30 A – Омивач фар, сигнал
33. 30 A – Підігрів заднього скла – Підігрів дзеркал заднього виду
34. 30 A – Центральний замок, блокування, гідравлічна підвіска
35. 30 A – Передні вікна та пристрій проти защемлення
36. 30 A – Передній та задній прикурювачі

Запобіжник № 36 відповідає за прикурювач
