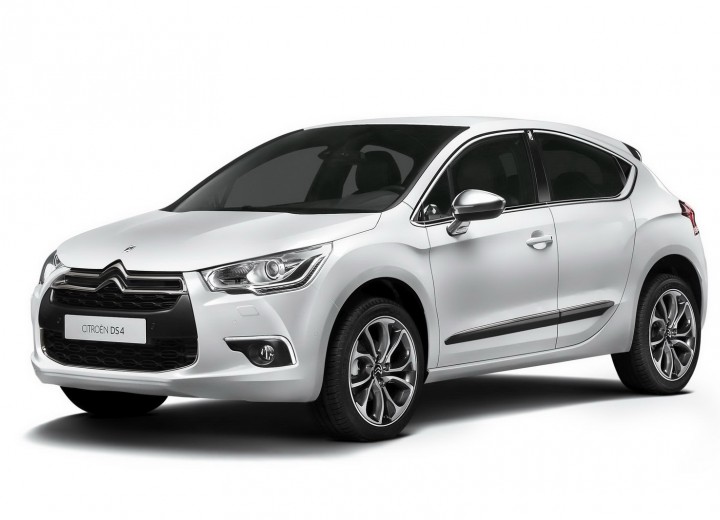

Ця модель належить до нового преміального бренду Citroen – DS. Ця серія була розроблена спільно з Citroen C4 та має одну платформу та схожі конструктивні елементи, включаючи електричні схеми. Випускався Citroen DS4 у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 роках та по теперішній час. Ми представимо схеми блоків запобіжників Citroen DS4 з позначенням елементів.

Блок запобіжників у салоні автомобіля

Коробки запобіжників розташовані під панеллю приладів (з лівого боку).

доступ до агрегату в салоні

Отриманий простір виглядатиме приблизно так.

фото агрегату в салоні Citroen C4

Повна блок-схема фото

фото блок-схема із запобіжниками

Завдання

  • Ф2 7.5А
  • F3 3A Протиугінний пристрій або кнопка ПУСК/СТОП.
  • Зчитувач дистанційних ключів F4 5A.
  • F5 3A Ключ дистанційного керування.
  • F6A-F6B 15A Автомобільне радіо
  • F7 15A Електронна допомога при запуску двигуна «без використання рук»
  • F8 3A Сирена сигналізації про вторгнення, процесор сигналізації.
  • F9 3A Блокування перемикачів на кермі.
  • F11 5A Калькулятор системи контролю стійкості
  • Ф12 15А
  • F13 10A Прикурювач.
  • Задній прикурювач хетчбека F14 10A.
  • F16 3A Індивідуальні задні ліхтарі, освітлення бардачка.
  • F17 3A Підсвічування сонцезахисного козирка, передні окремі ліхтарі.
  • F19 5A Панель приладів.
  • F21 10A Управління автомагнітолою та кондиціонером.
  • F22 5A Дисплеї, датчики паркування.
  • F23 5A Модуль запобіжників у моторному відсіку
  • F24 3A Датчик дощу та світла
  • F2515A Блок подушок безпеки та піротехнічних натягувачів
  • Ф26 15А
  • F27 3A Подвійний контактор педалі гальма
  • F28A-F28B 15A Автомагнітола, авторадіо (додатково).
  • Ф29 3А
  • Ф30 20А
  • F31 30A Центральний замок.
  • Блок живлення F32 10A для камери заднього виду в C4L Китай. (Вихід 16V NE 13pin)
  • Ф34 5А
  • Ф35 3А
  • F37 3A Склоочисник водійських дверей / керування дзеркалом заднього виду – електрохромне внутрішнє дзеркало заднього виду
  • Ф38 3А
  • Ф39 30А

Для прикурювача запобіжники 13 і 14 відповідають за 10 А.

Поруч має бути блок реле та запобіжників – BFH3.

Схема коробки

Блок BFH3

Декодування

F1 40A підігрів заднього скла
F2 7,5A електропідігрів дзеркал
F3 10A реле
F5 30A задні електричні склопідйомники
F6 30A передні електричні склопідйомники
F7 30A електричне регулювання сидіння водія
F8 30A люк у даху
R1 – відкриття зовнішніх дзеркал
R2 – складання дзеркала заднього виду
R3 – підігрів заднього скла / підігрів дзеркал

Блоки електроніки моторного відсіку

Головний блок запобіжників

Цей блок запобіжників у моторному відсіку розташований поруч з акумулятором.

блок у моторному відсіку

Фото, наприклад

Блок запобіжників

Діаграма

блок у моторному відсіку - схема

Кількість запобіжників залежить від обладнання та року випуску.

Позначення

  • F1 15A Комп’ютер керування двигуном – Блок захисту та розподілу живлення
  • F2 5A Блок керування групою електричних вентиляторів
  • F3 5A Комп’ютер керування двигуном
  • F5 15A Комп’ютер керування двигуном
  • F6 20A Комп’ютер керування двигуном – паливний насос з датчиком рівня палива
  • F7 10A Комп’ютер керування двигуном
  • F8 10A Комп’ютер керування двигуном
  • F10 5A Запобіжний контактор для круїз-контролю – комп’ютера автоматичної коробки передач
  • F11 15A Ліва фара – права фара – іонізатор
  • F14 25A Компресор кондиціонера
  • F15 5A Механізм насоса гідропідсилювача керма
  • F17 10A Електрохромне внутрішнє дзеркало заднього виду – плата керування склопідйомниками/зовнішніми дзеркалами, двері водія
  • F19 30A Низька/висока швидкість склоочисника лобового склоочисника
  • F20 15A Насос омивача лобового скла
  • F21 20A Насос омивача фар
  • F22 15A Гудок
  • F23 15A Права фара
  • F24 15A Ліва фара
  • F26 10A Компресор кондиціонера
  • F29 30A Стартер

Наступні запобіжники розташовані окремо в нижній частині пристрою:

F10 5A Група керування автоматичною коробкою передач
F11 5A Реле блокування перемикання передач
F12 15A Комп’ютер автоматичної коробки передач

Запобіжники акумулятора

Діаграма

Запобіжники акумулятора

Завдання

  1. Не використовується
  2. 30 A Трансмісія (механічна з електронним керуванням або автоматична коробка передач)
  3. Не використовується
  4. Не використовується
  5. 80 А Насос гідропідсилювача керма
  6. 70 А Опалювальний агрегат (дизельний двигун)
  7. Блок захисту та комутації 100 А
  8. Не використовується
  9. 30 A Електричний насосний вузол для електронно-керованої механічної коробки передач
  10. 30 А двигун Valvetronic
